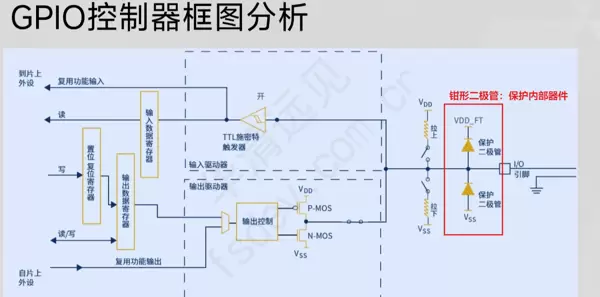

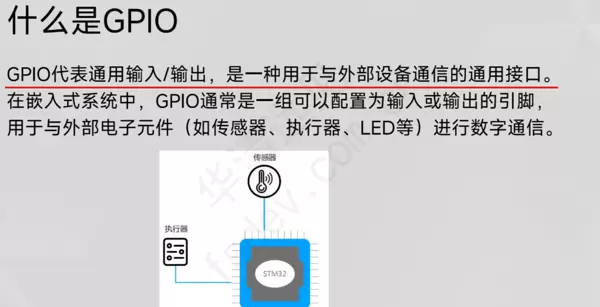

STM32F407 GPIO控制器概述
该控制器采用的是STM32F407IGH6芯片，具备176个引脚，其中可用于通用输入输出的GPIO引脚共计140个。这些引脚被划分为9组，分别为GPIOA至GPIOI。其中，前8组（GPIOA~GPIOH）每组包含16个引脚（编号pin0到pin15），而最后一组GPIOI则包含12个引脚（pin0到pin11）。

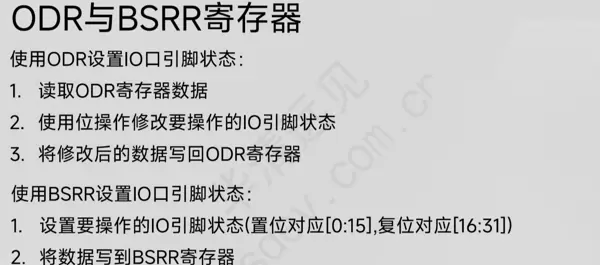

在操作过程中，当设置某引脚状态为GPIO_PIN_SET时，表示该引脚处于高电平输出状态。
GPIO工作模式详解

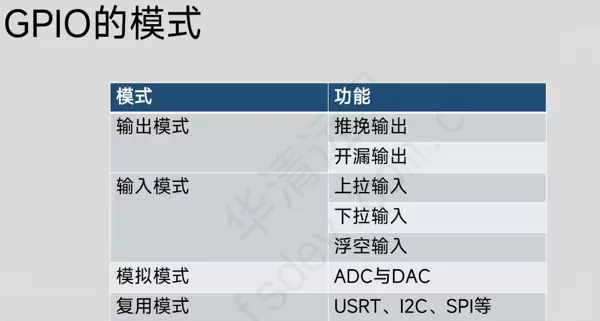

GPIO支持多种工作模式，包括输入、输出、模拟及复用功能等，以适应不同的外设连接和信号处理需求。
输入模式类型

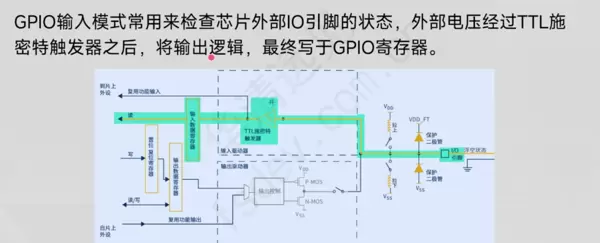

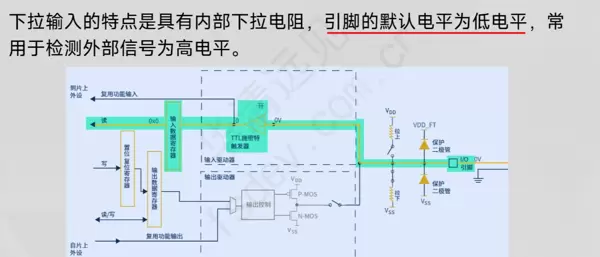

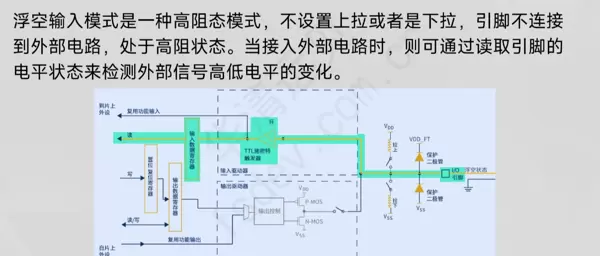

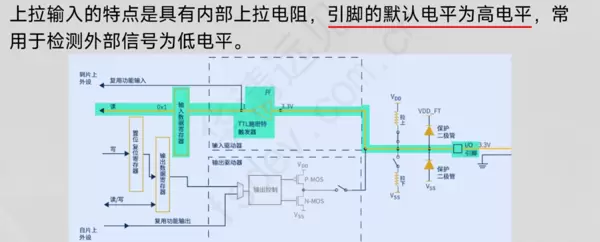

常见的输入配置包括浮空输入与上/下拉输入方式。浮空输入不启用内部上下拉电阻，适用于外部已提供明确电平信号的场景；而上/下拉输入则通过激活内部上拉或下拉电阻，确保引脚在无外部驱动时保持稳定电平。

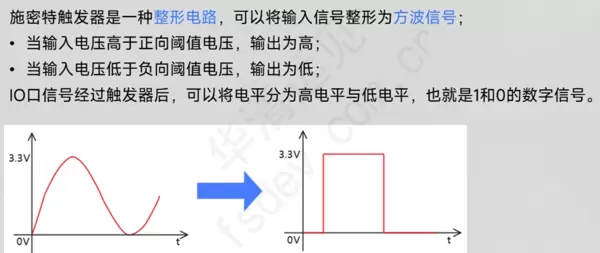

TTL施密特触发器用于对输入信号进行整形，增强抗干扰能力，使数字输入更可靠。

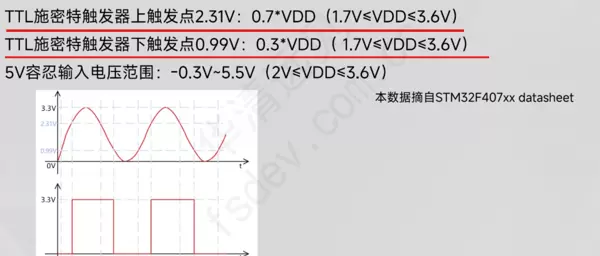

输入电压范围需符合芯片电气规范，保证正常识别高低电平逻辑值。

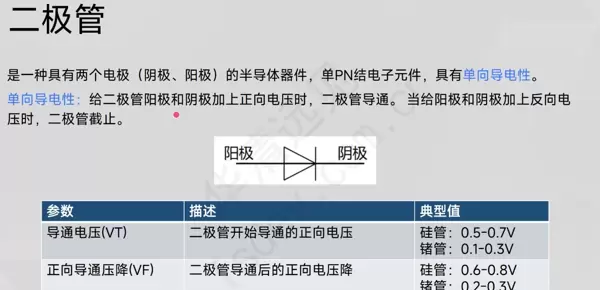

三极管与MOS管的基本特性

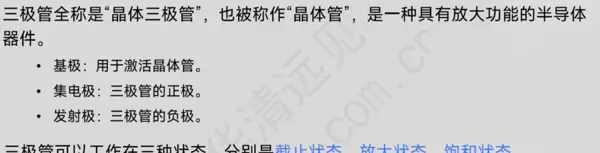

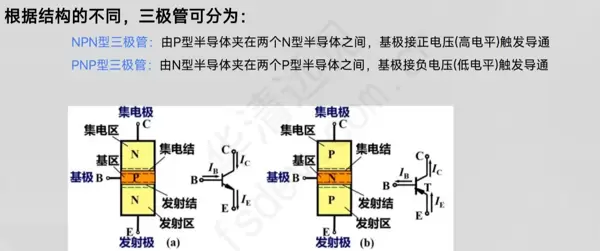

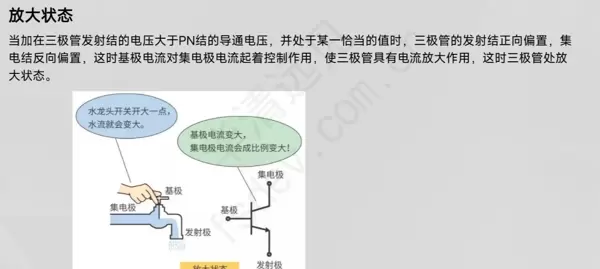

三极管属于电流控制型器件，其导通依赖于基极注入的电流大小。根据偏置条件不同，三极管可工作于截止、放大或饱和状态。

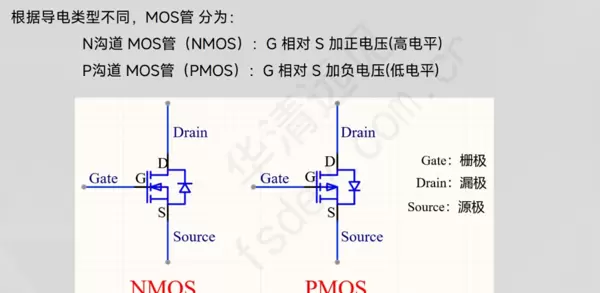

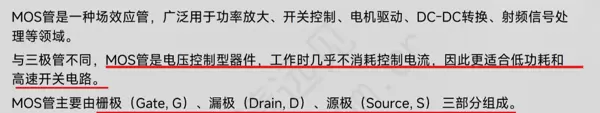

MOS管则是电压控制型器件，通过栅极电压调控源漏之间的导电通道，具有输入阻抗高、功耗低的优点。MOS管主要分为N沟道与P沟道两种类型。

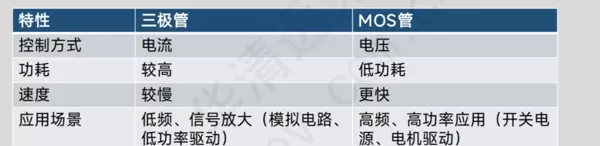

对比三极管与MOS管，前者驱动需要一定电流，后者仅需微小电压即可控制，因此在现代集成电路中应用更为广泛。
输出模式说明
推挽输出模式下，电路内部包含一个P-MOS和一个N-MOS管，两者交替导通。当寄存器设置为1时，控制逻辑会将其反相为0，从而使P-MOS导通，对外输出高电平。
开漏输出模式仅启用N-MOS管，需配合外部上拉电阻实现高电平输出。若在开漏模式下配置了下拉电阻，则无论输入如何，输出始终被拉低至0电平，导致此模式失效。
模拟与复用功能介绍

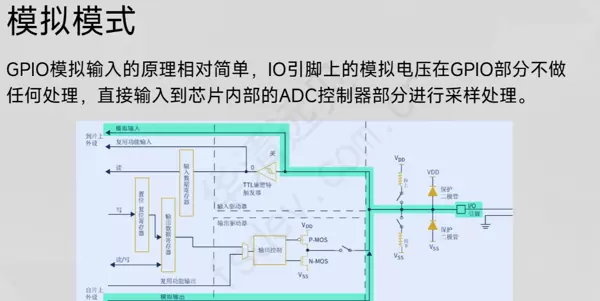

在模拟输入模式下，IO引脚接收的模拟电压不会经过数字输入结构处理，而是直接传输至芯片内部的ADC（模数转换器）模块进行采样转换。与此相对，DAC（数模转换器）则负责将数字信号转为模拟电压输出。

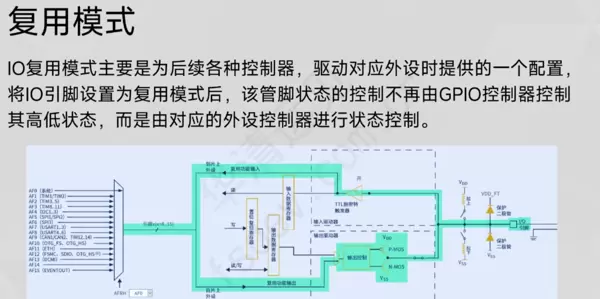

对于复用功能，每个GPIO引脚可通过AFRL（辅助功能低位寄存器）和AFRH（辅助功能高位寄存器）来选择具体的第二功能。其中AFRL用于配置引脚0到7的功能映射，AFRH则对应引脚8到15。
