在工程与科学研究中，Comsol 作为一种多功能仿真工具，能够对多种物理现象进行高精度的建模与分析。其强大的多物理场耦合能力，使其广泛应用于材料科学、声学、能源系统以及无损检测等多个领域。

锂枝晶生长与电池热管理模拟

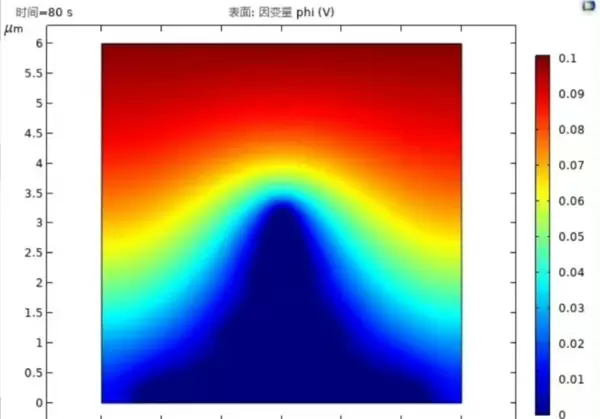

在锂电池的研究中，锂枝晶的形成是影响安全性和循环寿命的关键因素之一。借助 Comsol 可构建单枝晶定向生长模型，通过电化学与力学场耦合，模拟离子在电解质中的传输行为及沉积过程。例如，基于扩散通量方程：

% 简单示意离子传输方程部分代码（非完整 Comsol 代码）
D = 1e - 9; % 扩散系数
C = 1; % 离子浓度
nabla_C = gradient(C); % 浓度梯度
J = -D * nabla_C; % 扩散通量

可精确描述锂离子在电极界面的分布趋势，进而预测枝晶萌生与扩展路径。此类仿真有助于优化充放电策略，抑制枝晶穿透隔膜的风险。

同时，在锂离子电池热管理系统中，Comsol 能建立完整的电化学-热耦合模型，综合考虑风冷换热与相变换热机制。通过对不同冷却条件下电池内部温度场的仿真分析，如调节空气流速以评估散热效率：

% 风冷流速设置对散热影响示意
v_air = 0.1:0.1:1; % 空气流速范围
T_max = zeros(size(v_air));
for i = 1:length(v_air)
    % 在 Comsol 模型中设置空气流速 v_air(i)
    % 计算电池最高温度 T_max(i)
    T_max(i) = calculate_T_max(v_air(i));
end
plot(v_air, T_max);
xlabel('空气流速 (m/s)');
ylabel('电池最高温度 (°C)');

从而指导热设计优化，提升电池整体安全性与工作稳定性。

压电超声检测管道缺陷

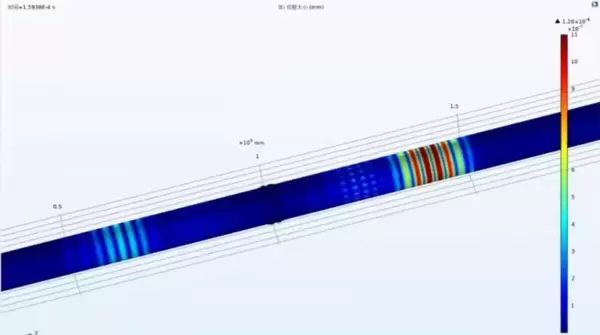

利用 Comsol 进行压电超声检测，已成为管道结构健康监测的重要手段。该方法采用两圈周向极化的压电换能器布置于管壁外围，施加特定频率的激励信号，并通过调控两组换能器之间的相位差，实现超声导波在管道中传播方向的选择性增强或削弱。

在仿真过程中，需建立包含压电材料、管道基体及周围介质的三维模型，设置适当的边界条件和激励源：

% 简单压电材料参数设置代码
d33 = 200e - 12; % 压电常数
epsilon_r = 1000; % 相对介电常数
rho_piezo = 7500; % 压电材料密度
% 设置激励信号
f = 1e6; % 激励频率
t = 0:1e - 8:1e - 3; % 时间向量
V = 10 * sin(2 * pi * f * t); % 电压激励信号

通过分析超声波在遇到缺陷时的反射、散射特征，可以精确定位裂纹或腐蚀区域的位置与尺寸，实现高效、可靠的单向检测功能。

板壳结构的振动与吸声性能仿真

对于平面板与曲面壳体等薄壁结构，其模态特性直接影响到整体的动态响应表现。使用 Comsol 的结构力学模块，可求解自由振动下的固有频率与振型，例如针对平板的振动控制方程：

% 平板振动方程示意
rho = 7800; % 材料密度
E = 2e11; % 弹性模量
nu = 0.3; % 泊松比
h = 0.01; % 板厚
D = E * h ^ 3 / (12 * (1 - nu ^ 2)); % 弯曲刚度
% 后续可基于此构建振动偏微分方程求解

通过模态分析结果，工程师可识别潜在共振风险点，并据此调整几何形状或支撑方式，提升结构稳定性。

微穿孔板的吸声特性研究

微穿孔板作为一类高效的无纤维吸声材料，其性能依赖于穿孔率、孔径大小及板厚等参数。在 Comsol 声学模块中，可通过压力声学接口模拟声波入射时的阻抗匹配情况，研究穿孔率变化对吸声系数的影响规律：

p

并结合仿真数据绘制吸声频谱曲线：

% 简单示意穿孔率对吸声系数影响的部分代码
p = 0.01:0.01:0.1; % 穿孔率范围
alpha = zeros(size(p)); % 初始化吸声系数数组
for i = 1:length(p)
    % 此处省略复杂的吸声系数计算过程，实际需结合 Comsol 声学物理场
    alpha(i) = calculate_alpha(p(i));
end
plot(p, alpha);
xlabel('穿孔率 p');
ylabel('吸声系数 alpha');

为实际工程中低频噪声控制提供设计依据。

局域共振型声学超材料的建模分析

这类人工结构材料通过引入质量-弹簧式的局域共振单元，可在特定频段内形成声学禁带，有效抑制弹性波传播。在 Comsol 中，可通过参数化扫描不同结构配置（如质量块尺寸、连接梁刚度）来探索其振动与吸声响应特性，进一步优化禁带宽度与位置，服务于高性能隔声器件的设计。

多物理场耦合仿真应用

Comsol 的核心优势在于支持多种物理场的协同仿真，涵盖流体力学、固体力学、传热学、电磁学及其相互耦合。

流固耦合：常见于航空航天与生物医学工程中，如飞行器翼面在气流作用下的形变问题。通过流体力学模块计算流场压力分布，再将其作为载荷输入至结构力学模块，实现双向耦合迭代：

% 流固耦合示意代码（非完整实现）
% 流体部分
rho_f = 1.225; % 流体密度
u_f = [1; 0; 0]; % 流体速度
p_f = 101325; % 流体压力
% 固体部分
rho_s = 2700; % 固体密度
E_s = 7e10; % 固体弹性模量
nu_s = 0.3; % 固体泊松比
% 通过边界条件实现两者耦合

可准确捕捉结构变形与流场反馈之间的动态平衡。

热流耦合、热流固耦合与电磁热耦合：在电子设备散热、动力电池温控等领域具有广泛应用。例如芯片工作过程中因电流产生焦耳热，需通过热传导、自然/强制对流等方式耗散。Comsol 可完整模拟电磁场→热源生成→热量传递全过程，辅助优化散热结构布局。

三维声子晶体禁带特性分析

声子晶体凭借周期性排列的异质结构，能够在特定频率范围内禁止弹性波传播，即形成“禁带”。在 Comsol 中构建三维周期单元模型，利用布洛赫周期性边界条件进行色散关系求解，可获得完整的能带结构图。

通过调整晶格常数等关键参数：

a

观察其对禁带起止频率的影响趋势：

% 示意晶格常数对禁带影响代码
a = 0.01:0.001:0.02; % 晶格常数范围
f_low = zeros(size(a));
f_high = zeros(size(a));
for i = 1:length(a)
    % 此处省略禁带频率计算过程，需在 Comsol 中构建模型求解
    [f_low(i), f_high(i)] = calculate_bandgap(a(i));
end
plot(a, f_low, '-b', a, f_high, '-r');
xlabel('晶格常数 a (m)');
ylabel('禁带频率 (Hz)');
legend('禁带低频', '禁带高频');

从而实现对弹性波传播特性的主动调控，适用于减振降噪、波导设计等前沿应用场景。

综上所述，Comsol 在多个高科技领域的仿真实践中展现出卓越的建模灵活性与计算准确性，为复杂系统的机理探索与工程优化提供了强有力的技术支撑。
