在半导体制造迈向高精度、高集成度的进程中，先进封装检测与量测设备作为保障封装质量与良率的核心工具，正扮演着愈发关键的角色。这类设备聚焦于扇出型封装/RDL、3D HBM堆叠、混合键合等先进封装流程，针对RDL图形、微凸点、TSV等关键结构，实现缺陷识别、尺寸测量、工艺监控等功能，是推动高密度互连、Chiplet等下一代封装技术产业化的关键过程控制设备。
先进封装检测与量测设备行业的增长逻辑已从传统消费电子驱动转向技术升级驱动。随着半导体器件向更高性能、更低功耗、更复杂异构架构演进，扇出型封装、2.5D/3D集成、HBM等技术的需求激增。例如，3D HBM堆叠中，单芯片厚度需控制在50μm以内，键合界面间隙误差需小于1μm，这对检测设备的分辨率和精度提出极高要求。据Yole Intelligence 2024年Q2报告，全球先进封装市场规模预计从2025年的420亿美元增至2030年的780亿美元，复合增长率达13.3%，直接拉动检测与量测设备需求。
技术升级的另一体现是检测对象的复杂化。以混合键合为例，其铜-铜直接键合界面需检测纳米级空洞、氧化层厚度等缺陷，传统光学检测已难以满足需求，X射线成像与电子束检测的融合技术成为主流。据SEMI 2024年6月数据，全球先进封装检测设备中，X射线检测占比已从2020年的18%提升至2025年的32%，反映技术迭代对市场结构的深刻影响。

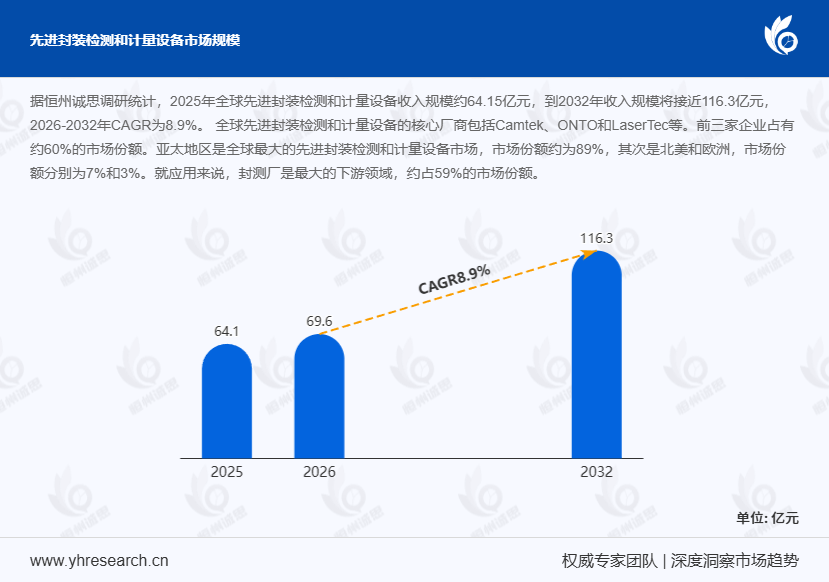

市场扩张：9.25亿美元规模下的增长预期2025年全球先进封装检测与量测设备市场规模达9.25亿美元，预计2032年将增至16.4亿美元，2026-2032年复合增长率8.72%；销量方面，2025年全球销量832台，2032年预计增至1,664台。这一增长受双重因素驱动：一是行业周期复苏，2024年全球半导体设备市场触底反弹，预计2025年同比增长12%；二是结构性动能，先进封装在半导体制造中的占比从2020年的15%提升至2025年的28%，推动检测设备需求超越行业平均增速。
细分市场中，3D HBM检测需求增长最快。据TrendForce 2024年Q3数据，2025年全球HBM产能将达120万片/年，带动相关检测设备市场规模突破2.5亿美元。此外，Chiplet封装中，die-to-die互连的检测需求激增，推动高速光学检测设备需求年复合增长率达15%。
竞争格局：头部垄断与细分突围并存行业呈现“高端集中、中低端分散”的竞争特征。2025年，Camtek、Onto Innovation、KLA、LaserTec、Nova五大厂商占据全球78%市场份额，其中KLA在光学检测领域市占率超40%，Nova在量测设备领域市占率达35%。头部企业的优势在于技术整合能力：例如，KLA的Surfscan SP7系列可同时检测晶圆表面缺陷与薄膜厚度，单台设备覆盖多道工序，降低客户成本。
中低端市场则由细分领域专业厂商主导。例如，日本LaserTec专注于TSV检测，其激光扫描技术可实现5μm级空洞检测；以色列Camtek在封装基板检测领域市占率达22%，其自动光学检测（AOI）设备可检测0.3mm间距的微凸点。此外，中国厂商正通过性价比优势突围，如上海微电子装备的封装基板检测设备已进入长电科技供应链，价格较进口设备低30%。
区域布局：产能转移催生新需求中心中国台湾、韩国、日本、中国大陆和东南亚是主要需求中心，与全球半导体封装产能高度重合。中国台湾和韩国凭借台积电、三星等龙头企业的先进封装产能，占据全球55%的市场需求；中国大陆则依托中芯国际、长电科技等企业的扩产，以及“十四五”规划对半导体设备的政策支持，需求占比从2020年的12%提升至2025年的18%。东南亚方面，马来西亚凭借英飞凌、英特尔等企业的封装基地，成为全球第三大需求中心，2025年市场规模达1.2亿美元。
美国和欧洲正通过再工业化重构供应链。例如，美国《芯片与科学法案》提供527亿美元补贴，推动英特尔、美光等企业扩建先进封装产能，预计2025-2030年将带动北美检测设备需求年复合增长率达10%；欧洲则通过“数字欧洲计划”支持ASML、蔡司等企业研发极紫外（EUV）检测技术，巩固高端市场地位。
未来展望：良率控制与下一代封装驱动增长尽管行业仍受半导体周期波动影响，但其结构性增长动能强于传统设备领域。一方面，先进封装生产中良率控制的重要性持续提升。例如，3D HBM堆叠中，单层良率需从95%提升至99.5%才能实现整体良率突破，推动检测设备向高精度、高速度演进；另一方面，下一代封装架构的商业化落地将创造新需求。据IMEC 2024年技术路线图，2026年后，系统级封装（SiP）和光子集成封装（PIC）将进入量产阶段，带动相关检测设备市场规模突破3亿美元。
在此背景下，具备技术整合能力、能提供全流程解决方案的厂商将占据优势。例如，Onto Innovation通过收购鲁道夫技术，整合光学检测与电子束检测，形成覆盖晶圆级到封装级的完整产品线；KLA则通过与台积电合作开发AI驱动的缺陷分类系统，将检测效率提升40%。未来，行业竞争将围绕“技术深度+生态广度”展开，头部厂商与细分领域专业厂商的协作或成为主流趋势。
