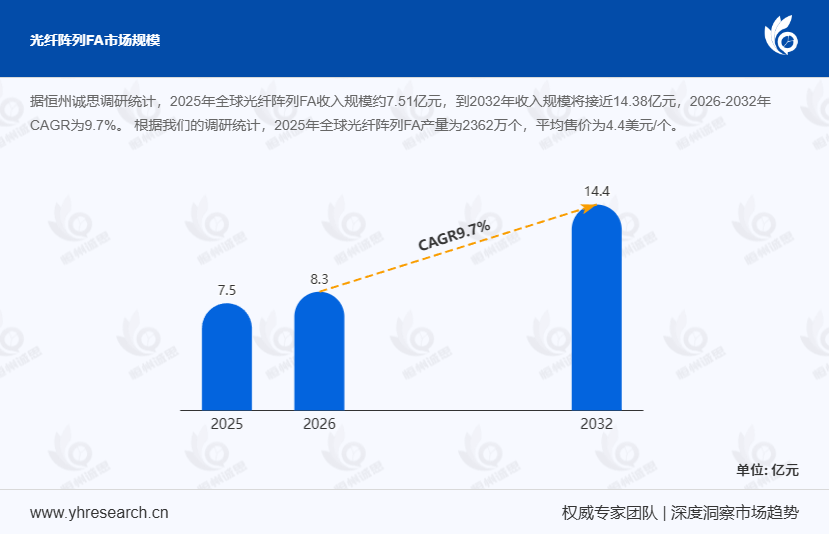

据恒州诚思最新调研数据显示，2025年全球光纤阵列FA（Fiber Array）市场规模将达7.51亿元，预计至2032年突破14.38亿元，2026-2032年复合增长率（CAGR）达9.7%。作为高速光模块、硅光芯片及CPO（共封装光学）的核心光路接口，光纤阵列FA凭借微米级精度、多通道并行耦合及低损耗特性，成为解决算力扩容下光互联瓶颈的关键器件。其技术迭代与区域市场分化正重塑全球光电产业链格局。
光纤阵列FA通过V型槽基片实现光纤的精密排布（典型间距250μm±0.5μm），结合环氧树脂胶固化工艺，确保多通道光信号传输的耦合损耗≤0.3dB、通道一致性差异≤0.1dB。其技术优势体现在三大维度：
- 精度控制：采用光刻工艺制造的V型槽，深度公差控制在±0.1μm以内，较传统机械加工精度提升5倍；
- 材料创新：德国Heraeus开发的低膨胀系数石英基片，使产品温漂系数降至0.01μm/℃，适配-40℃~85℃工业场景；
- 工艺迭代：日本Kohoku Kogyo引入的激光焊接技术，将封装应力导致的光纤偏移量从3μm压缩至0.5μm，显著提升长期可靠性。
技术难点仍存：硅光芯片集成场景下，光纤阵列FA需实现亚微米级对位精度（当前行业平均水平为±0.8μm），且需解决胶粘剂固化收缩导致的应力残留问题。某头部厂商通过采用UV光固化胶与真空封装工艺，将应力残留降低60%，但成本较传统方案高40%。
二、市场格局：亚太主导与北美高端的双向驱动全球市场呈现"亚太量产、北美研发、欧洲定制"的分化格局：
- 亚太地区：2025年市场份额达48%，中国凭借完整产业链（光纤-V型槽-封装）占据全球60%产量。本土厂商如天孚通信通过自动化产线将单线产能从50万只/年提升至200万只/年，成本较进口产品低35%；
- 北美地区：依托硅光技术优势主导CPO方案定义，2025年高端产品（耦合损耗≤0.2dB）占比超60%。核心厂商Corning通过与英伟达合作开发800G光模块专用FA，单价达8美元/个，毛利率超50%；
- 欧洲地区：聚焦电信长距传输与工业场景，产品合规性要求严苛。德国SCHOTT开发的防辐射FA已通过航天级认证，单价较普通产品高200%，但需求稳定。
新兴市场潜力释放：东南亚因数据中心建设加速，2025年FA需求量同比增长45%；印度通过"数字印度"计划推动光通信基建，预计2027年市场规模突破5000万元。
三、产业链重构：上游垄断与中游突围的博弈产业链呈现"上游集中、中游分化、下游多元"特征：
- 上游：V型槽基片被日本Tosoh、德国SCHOTT垄断（占比75%），光纤由美国康宁、中国长飞主导（占比60%）；
- 中游：海外厂商（如Sumitomo Electric）聚焦高端市场，研发投入占比超15%；中国厂商通过工艺迭代（如致尚科技开发的激光切割V型槽工艺）将中低端产品良率从85%提升至95%，成本压缩至2.5美元/个；
- 下游：AI算力需求驱动高速光模块升级，800G/1.6T模块用FA占比从2025年30%提升至2032年70%。某云服务商测试数据显示，采用低损耗FA可使光模块功耗降低15%，系统稳定性提升20%。
应用场景呈现三大延伸方向：
- CPO共封装：为解决硅光芯片与光纤的耦合难题，开发专用FA实现芯片级光互联，支持1.6T模块封装密度提升3倍；
- 光子集成系统：在硅光芯片集成场景中，开发多维度FA（X/Y/Z三向调节），使光路对准时间从30分钟缩短至5分钟；
- 量子通信：为量子密钥分发（QKD）系统开发超低损耗FA（损耗≤0.1dB），支持1000公里级传输。
行业面临三大挑战：
- 技术壁垒：高端FA需满足ITAR（国际武器贸易条例）等出口管制，国产厂商技术突破周期长达3-5年；
- 标准碎片化：全球缺乏统一测试标准，某头部厂商需为不同客户定制12种测试方案；
- 原材料价格波动：2024年石英基片价格同比上涨25%，直接推高FA成本10%。
未来机遇聚焦两大方向：
- 材料创新：采用碳化硅基片替代石英，可使热膨胀系数降低50%，适配更高功率场景；
- 工艺升级：通过纳米压印技术制造V型槽，将生产成本从0.8美元/个降至0.3美元/个。
数据补充：
- 离散制造（FA组装）与流程制造（V型槽生产）在智能制造转型中差异显著：前者自动化率仅70%，但数字化检测渗透率达90%；后者自动化率超95%，但柔性生产能力不足；
- 2024年中小企业在FA研发投入占比达18%，较2021年提升10个百分点，主要聚焦于低成本封装工艺；
- 典型案例：某中国厂商通过引入数字孪生技术，将FA产线调试周期从2周缩短至3天，模具成本降低50%。
