概述

VK1668B是一种带键盘扫描接口的数码管或点阵LED驱动控制 专用芯片，内部集成有3线串行接口、数据锁存器、LED 驱 动、键盘扫描等电路。SEG脚接LED阳极，GRID脚接LED阴 极，可支持13SEG×4GRID、12SEG×5GRID、11SEG×6GRID、 10SEG×7GRID的点阵LED显示面板，最大支持10×2按键。适 用于要求可靠、稳定和抗干扰能力强的产品。 Z136+70

特点：

• 工作电压 3.0-5.5V

• 内置 RC振荡器

• 10个SEG脚，4个GRID脚，3个可配置SEG/GRID复用脚

• SEG脚只能接LED阳极，GRID脚只能接LED阴极

• 10×2矩阵按键，支持多键同时按下 (按键显示复用需硬件电路配合)

• 3线串行接口

• 8级整体亮度可调

• 内置显示RAM为14×8位

• 内置上电复位电路

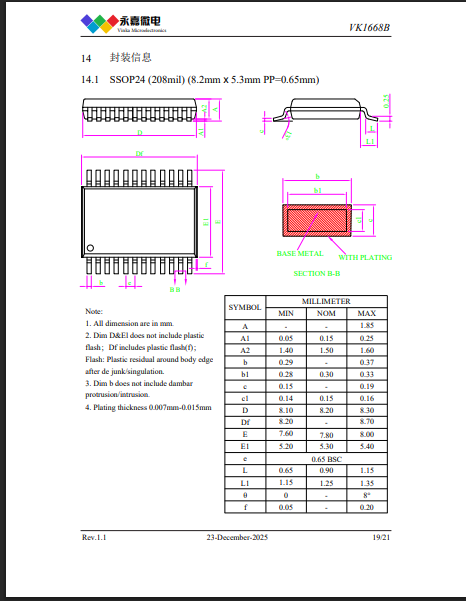

• 抗干扰能力强 • 封装 SSOP24(208mil)(8.2mm × 5.3mm PP=0.65mm)

内存映射的LED控制器及驱动器

VK1637    3.0～5.5V   驱动点阵：48    共阴驱动：6段8位   共阳驱动：8段6位        通讯接口：CLK/DIO

静态电流/待机电流：--/--            按键：8*2   封装：SOP20/DIP20

VK1616    3.0～5.5V   驱动点阵：28    共阴驱动：7段4位   共阳驱动：4段7位        通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：---   封装：SOP16/DIP16       抗干扰能力强

VK1618    3.0～5.5V   驱动点阵：35/36/35/32    共阴驱动：5段7位；6段6位；7段5位；8段4位

共阳驱动：7段5位；6段6位；5段7位；4段8位         通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：5*1   封装：SOP18/DIP18       抗干扰能力强

VK1620B   3.0～5.5V   驱动点阵：48/45/40      共阴驱动：8段6位；9段5位；10段4位

共阳驱动：6段8位；5段9位；4段10位                  通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：---   封装：SOP20             抗干扰能力强

VK1624    3.0～5.5V   驱动点阵：77/72/65/56   共阴驱动：11段7位；12段6位；13段5位；14段4位

共阳驱动：7段11位；6段12位；5段13位；4段14        通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：---   封装：SOP24/DIP24       抗干扰能力强

VK1S68C   3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位

共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：10*2  封装：SSOP24            抗干扰能力强

VK1Q68D   3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位

共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：10*2  封装：QFN24             抗干扰能力强

VK1668    3.0～5.5V   驱动点阵：70/66/60/52   共阴驱动：10段7位；11段6位；12段5位；13段4位

共阳驱动：7段10位；6段11位；5段12位；4段13位     通讯接口：CLK/STB/DIO

静态电流/待机电流：＜1mA/--         按键：10*2  封装：SOP24/SSOP24      抗干扰能力强

、LED屏驱动、数显驱动IC、LED芯片、LED驱动器、数码管显示驱动、LED显示驱动、LED数显驱动原厂、LED数显驱动芯片、LED驱动IC、点阵LED显示驱动、LED屏驱动IC、数显驱动芯片、数码管芯片、数码管驱动、数显屏驱动、数显IC、数显芯片、数显驱动、LED数显IC、数显驱动原厂、LED屏驱动芯片、LED数显驱动IC、LED数显驱动IC、LED驱动电路、数显LED屏驱动、LED数显屏驱动、LED显示屏驱动、
