caibirdcnb 发表于 2013-1-19 18:10:02 |显示全部楼层
坚持每天写1、2页,慢慢积累。虽然,某一天当我熟练掌握SAS,或许就是我不再需要使用SAS的时候。。。

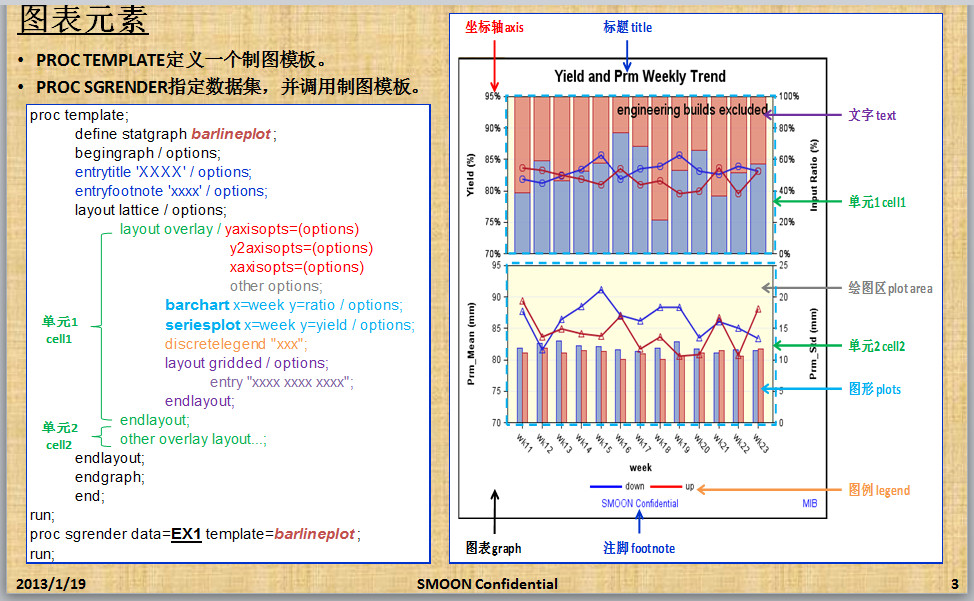

图表元素

图表元素


简单例子

简单例子
  1. proc template;
  2.         define statgraph scatterplot;
  3.         begingraph;
  4.         entrytitle "Weight and Age by Sex";
  5.         layout overlay;
  6.                 scatterplot x=age y=weight /
  7.                         group=sex name="abc";
  8.                         discretelegend "abc";
  9.         endlayout;
  10.         endgraph;
  11.         end;
  12. run;
  13.
  14. ods html;
  15. proc sgrender data=sashelp.class template=scatterplot;
  16. run;
复制代码

标题注脚

标题注脚
  1. proc template;
  2.         define statgraph scatterplot;
  3.         begingraph;
  4.         entrytitle "Weight and Age by Sex";
  5.         entrytitle halign=left "Weight and Age by Sex"
  6.                                 / border=true
  7.                                 opaque=true
  8.                                 backgroundcolor=lightgreen
  9.                                 textattrs=(color=blue
  10.                                                         family='Arial'
  11.                                                         size=14
  12.                                                         style=italic
  13.                                                         weight=bold);
  14.     entryfootnote halign=center 'SMOON Confidential'
  15.                               halign=right "MIB";
  16.
  17.         layout overlay;
  18.                 scatterplot x=age y=weight /
  19.                         group=sex name="abc";
  20.                         discretelegend "abc";
  21.         endlayout;
  22.         endgraph;
  23.         end;
  24. run;
  25.
  26. ods html;
  27. proc sgrender data=sashelp.class template=scatterplot;
  28. run;
复制代码




————————————————————————————————————————————————————————————

图表选项

图表选项


从图形可以看到,设置backgroundcolor=lightblue后,背景颜色变成淡蓝色了;设置border=true和borderattrs=(color=pink thickness=3)后,边框变成粉红色并且加粗了;设置designwidth=400px和designheight=400px后,图表大小改变并且变成正方形了;设置pad=(bottom=50 right=50)后,下边和右边空白区域变大了。
proc template;
        define statgraph scatterplot;
        begingraph / backgroundcolor=lightblue
                            border=true
                            borderattrs=(color=pink thickness=3)
                            designwidth=400px
                            designheight=400px
                            pad=(bottom=50 right=50);
        entrytitle "Weight and Age by Sex";
        layout overlay;
                scatterplot x=age y=weight /
                        group=sex name="weight";
                        discretelegend "weight";
        endlayout;
        endgraph;
        end;
run;
ods html;
proc sgrender data=sashelp.class template=scatterplot;
run;

————————————————————————————————————————————————————————————


对比上下2个图形,可以看到设置aspecratio=0.7后,绘图区域形状变了;设置cycleattrs=true后,图形颜色从2种颜色变成4种颜色。
proc template;
define statgraph seriesplot;
        begingraph / designwidth=360px designheight=260px;
        entrytitle "Tech Stock Trends";
        layout overlay / yaxisopts=(label='price')
                                aspectratio=0.7
                                cycleattrs=true;
                seriesplot x=date y=close / group=stock name="stocks"
                        lineattrs=(thickness=3);
                seriesplot x=date y=high / group=stock
                        lineattrs=(thickness=3);
                discretelegend "stocks";
        endlayout;
        endgraph;
        end;
run;
proc sgrender data=sashelp.stocks template=seriesplot;
  where date > "31dec1999"d and stock^='IBM';
run;

————————————————————————————————————————————————————————————


对比上下2个图形,可以看到设置opaque=true和backgroundcolor=lightyellow后,布局背景颜色变成淡黄色;设置border=true和borderattrs=(color=blue pattern=dash thickness=2)后,布局区域显示边框,并且边框属性为蓝色、破折线、加粗;设置pad=(top=50)后,布局上方和图表距离变大了;设置wallcolor=lightgray和walldisplay=(fill)后,绘图区域背景颜色变成淡灰色。
proc template;
define statgraph seriesplot;
        begingraph / designwidth=360px designheight=260px;
        entrytitle "Tech Stock Trends";
        layout overlay / yaxisopts=(label='price')
                                aspectratio=auto
                                backgroundcolor=lightyellow
                                border=true
                                borderattrs=(color=blue pattern=dash thickness=2)
                                cycleattrs=true
                                opaque=true
                                pad=(top=50)
                                wallcolor=lightgray
                                walldisplay=(fill);
                seriesplot x=date y=close / group=stock name="stocks"
                        lineattrs=(thickness=3);
                seriesplot x=date y=high / group=stock
                        lineattrs=(thickness=3);
                discretelegend "stocks";
        endlayout;
        endgraph;
        end;
run;
proc sgrender data=sashelp.stocks template=seriesplot;
  where date > "31dec1999"d and stock^='IBM';
run;

————————————————————————————————————————————————————————————



从图形对比左右Y轴,可以看到设置display=(label tickvalues) 后,轴线和标记不显示了;设置griddisplay=on 后,显示刻度线;设置label="population (%)"和labelattrs=(color=blue weight=bold) 后,标签属性变成蓝色加粗;设置xaxisopts=(display=none) 后,X轴不显示了。
proc template;
        define statgraph y2axis;
        begingraph / designwidth=360px designheight=360px;
        layout overlay / walldisplay=none
                                yaxisopts=(display=(label tickvalues)
                                                    griddisplay=on
                                                    label="population (%)"
                                                    labelattrs=(color=blue weight=bold)
                                                    name="Y")
                                xaxisopts=(display=none);
                histogram height / scale=count yaxis=y2 name="height";
                histogram height / scale=proportion yaxis=y;
                densityplot height / normal();
                discretelegend "height";
        endlayout;
        endgraph;
        end;
run;
proc sgrender data=sashelp.class template=y2axis;
run;
