前言

最近在研究CAN总线时，意外发现了TTCAN，感觉非常有趣。然而，网上的资料要么过于深奥，要么全是专业术语，让人难以理解。因此，我花了一些时间整理了一下相关内容，希望能与大家分享这个技术。本文不会深入探讨CAN协议帧的复杂细节（因为种类繁多，难以一一解释），而是重点讨论CAN和TTCAN的基本概念，希望能为大家提供一些帮助。

一、TTCAN是什么？与标准CAN有何不同？

首先，我们来了解一下标准CAN（Controller Area Network）。CAN总线可以类比为一个热闹的微信群，群里的每个设备（节点，例如汽车的刹车系统、发动机控制器）有事情时就会发出消息。消息的优先级决定了谁先被听到，这种方式称为事件触发。但当群内成员过多时，消息可能会拥堵，低优先级的消息可能需要等待甚至被忽略。对于像刹车这样的关键信号来说，延迟是不可接受的。

TTCAN（时间触发CAN）则是为了解决这一问题，它为CAN总线添加了一个“时间表”。就像微信群不再允许随意发言，而是按照预定的时间表轮流发言。例如，刹车信号在9:00发送，发动机信号在9:05发送，这样可以确保消息按时到达，不会因为总线繁忙而延迟。TTCAN特别适用于需要高度确定性的场景，如汽车刹车、转向、无人驾驶或工业自动化。

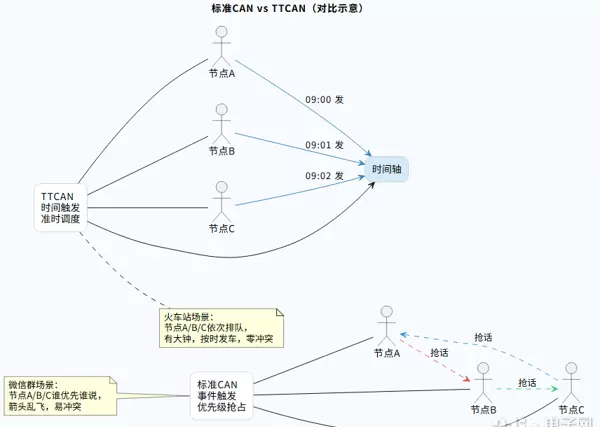

二、CAN与TTCAN的简单对比

• 触发方式：
  • CAN：有事就发，依靠优先级竞争总线使用权。
  • TTCAN：按照时间表发送，类似火车时刻表，精确到秒。
• 确定性：
  • CAN：高优先级消息稳定，低优先级消息可能需要等待较长时间。
  • TTCAN：每条消息都有自己的“专属时间”，避免了拥堵。
• 时间同步：
  • CAN：依赖位同步，节点没有统一的时间概念。
  • TTCAN：所有节点共享“全局时钟”，通过一个“时间主节点”进行校准。
• 应用场景：
  • CAN：适用于车窗、灯光等普通场景。
  • TTCAN：适用于刹车、无人驾驶等需要硬实时响应的场景。

三、TTCAN的工作原理

TTCAN的核心在于其“时间表”，即系统矩阵（System Matrix），类似于学校的课程表，规定了何时发送何种消息。以下是TTCAN的工作流程：

1. 全局时间：确保所有节点时间一致

TTCAN要求所有节点的时间保持一致，这就需要一个“时间主节点”（Time Master）定期发送参考消息（Reference Message），告知当前时间。参考消息包含时间戳，其他节点接收后调整自己的本地时钟。每个节点有一个时间计数器（16位或19位，取决于TTCAN的级别），按照网络时间单位（NTU）递增。NTU通常为1微秒（1 Mbit/s的CAN）。

例如，时间主节点像学校广播，每小时播报“现在是上午9点！”每个教室（节点）听到后调整自己的时钟，确保时间一致。

2. 系统矩阵：消息的调度表

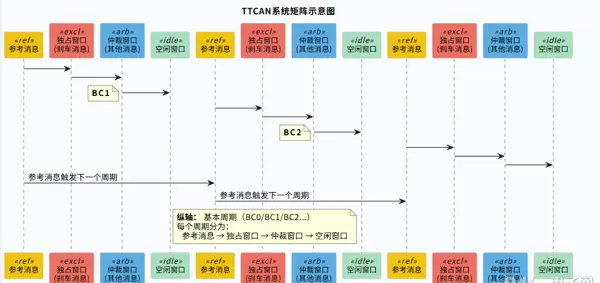

系统矩阵类似于课程表，规定了每个消息的发送时间。它包括以下几个部分：

• 基本周期（Basic Cycle）： 一个完整的时间表，例如一小时，包含多个时间窗口。周期结束后会循环。
• 时间窗口（Time Window）：
  • 独占窗口： 专属时间，仅允许特定消息发送，如同VIP包场。例如，刹车信号在9:00-9:01发送。
  • 仲裁窗口： 类似标准CAN，消息竞争总线使用权，优先级高的先发送。
  • 空闲窗口： 预留用于未来扩展或低优先级消息。
• 矩阵周期： 多个基本周期组成一个大循环，类似于一周的课程表。

3. 参考消息：同步的指挥棒

参考消息是TTCAN的“心脏”，由时间主节点发送，主要功能包括：

• 同步时间： 告知当前时间，校准时钟。
• 触发周期： 标志基本周期的开始，后续按照时间表发送消息。

参考消息包含特殊ID、时间戳（1字节或4字节，取决于级别）以及主节点优先级（最后3位）。例如，参考消息像火车站广播：“现在9:00，下一班车是刹车消息！”节点接收到后对齐时间，按照时间表发送消息。

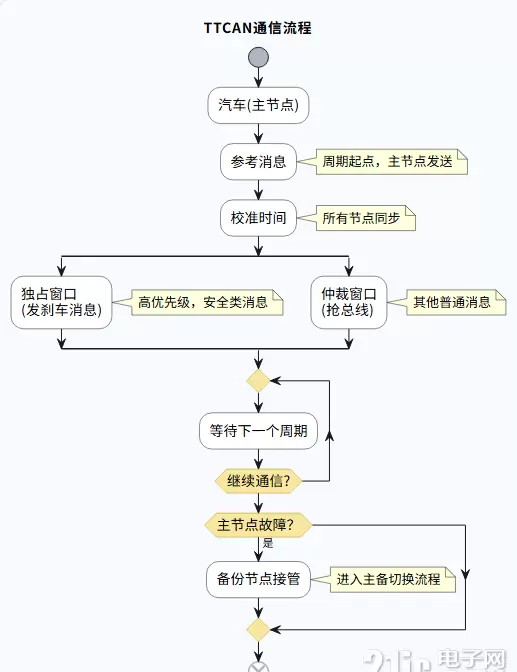

4. 通信流程：按表发车

TTCAN的通信过程类似于火车发车：

1. 时间主节点发送参考消息，宣布“新周期开始”。
2. 节点按照系统矩阵的时间窗口发送消息：
   • 独占窗口：只有指定消息可以发送，其他节点不得插队。
   • 仲裁窗口：类似标准CAN，消息竞争总线使用权。
3. 周期结束，主节点再次发送参考消息，进入下一个周期。
4. 主节点故障？备份主节点（Potential Time Master）接管。

5. TTCAN的两种级别

TTCAN分为两种级别：

• Level 1： 基础版，16位时间计数器，NTU=1微秒，适用于大多数场景。
• Level 2： 高级版，19位计数器，NTU更精细（小于1微秒），支持外部事件暂停周期，适用于超高精度场景。

例如，Level 1类似于普通手表，精确到秒；Level 2则像计时器，精确到毫秒。

四、TTCAN如何实现同步？为什么如此稳定？

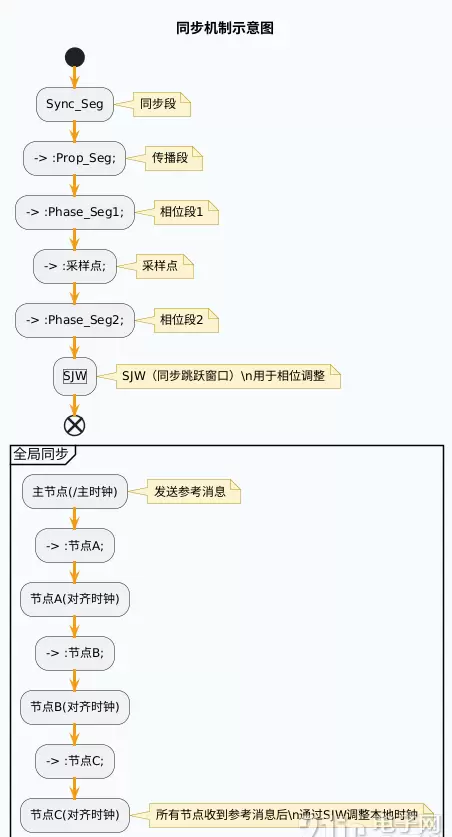

TTCAN的同步机制比标准CAN更为强大，因为它同时管理两个层次的同步：位级同步（确保每个位的发送准确）和全局时间同步（确保所有节点的时间一致）。下面详细解释这两个层次的同步机制：

位级同步（与CAN相同）

每个CAN位被划分为几个阶段：

• 同步段：1个时间单位（Tq），节点检测电平变化（例如从1到0），以对齐时间。
• 传播段：用于补偿总线延迟。
• 相位缓冲段1和2：调整采样点，防止时钟偏差。
• 采样点：读取总线电平的位置。

如果节点时钟出现偏差，通过重同步进行调整：提前跳变则延长缓冲段，滞后跳变则缩短缓冲段，使用同步跳变宽度（SJW）来控制范围。

举例来说，就像大家一起跳舞，当音乐响起时（电平跳变）踩准节拍，如果有人快或慢了就微调步伐。

全局时间同步（TTCAN特有）

• 时间主节点发送带有时间戳的参考消息。
• 节点接收到后，将本地时间计数器调整为主节点的时间。
• 如果时钟出现偏差，微调计数器速度以保持同步。
• 如果主节点故障，备用主节点接管并继续发送参考消息。

为何稳定？

• 高精度时钟：使用晶振（误差几十ppm），确保时间准确如同瑞士表。
• 容错机制：包括主节点切换、错误检测（CRC、位错误），防止系统崩溃。
• 差分信号：CAN使用CAN_H和CAN_L，具有抗干扰能力，边沿清晰，同步更准确。

APM32F407能支持TTCAN吗？

手头有一块APM32F407开发板，查阅资料后发现其CAN控制器支持标准CAN 2.0A/2.0B，最高传输速率为1 Mbit/s，有3个发送邮箱和2个接收FIFO，功能与STM32F407相似。但官方文档未提及TTCAN支持，估计硬件上没有直接支持TTCAN的全局时间同步功能。

然而，TTCAN Level 1可以通过软件模拟实现！例如：

• 使用APM32F407的CAN控制器实现位级同步（配置CAN_BTR寄存器，设置Tq、SJW等）。
• 使用定时器模拟时间计数器，记录全局时间。
• 编写代码解析参考消息，校准时间，安排时间窗口。

这需要相当多的工作，软件模拟的精度和稳定性可能不如专用TTCAN芯片（如Bosch的TTCAN_TC）。如果项目要求不高，标准CAN已经足够，可以暂时搁置TTCAN，毕竟配置时间表较为繁琐。

TTCAN的优缺点

优点：

• 准时：消息按时发送，刹车信号绝不迟到。
• 安全：时间同步加上错误检测，系统稳定。
• 兼容：标准CAN节点可以接收TTCAN消息，便于升级。
• 容错：主节点故障有备份，网络不会崩溃。

缺点：

• 复杂：需要设计时间表，配置窗口，开发难度大。
• 硬件要求：Level 1可以通过软件实现，Level 2可能需要专用芯片。
• 灵活性差：突发消息需挤入仲裁窗口，随机性较差。
• 带宽浪费：独占窗口可能空闲，效率不高。

举例来说，TTCAN像高铁，准时且安全但成本较高；标准CAN像公交车，便宜灵活但在高峰期可能会拥挤。

TTCAN适用于哪些场景？

TTCAN专门设计用于高实时性和高安全性的场景，例如：

• 汽车线控：刹车、转向、油门等，不允许有延迟。
• 无人驾驶：传感器和控制器需要精确同步。
• 工业自动化：生产线机器人按节拍工作。
• 电力系统：同步监控电网状态。

举例来说，在无人驾驶中，刹车信号必须在0.1秒内到达，TTCAN确保消息准时发送，安全第一。

常见问题解答

1. TTCAN需要什么硬件？Level 1可以使用普通CAN控制器（如APM32F407）加上软件实现，Level 2可能需要专用芯片，精度更高。
2. TTCAN和CAN能混用吗？可以！标准CAN节点可以接收TTCAN消息，但不能参与时间调度，适合逐步升级。
3. TTCAN同步有多准？Level 1可达1微秒，Level 2更精细，具体取决于晶振（误差几十ppm）。
4. TTCAN有什么局限？开发复杂，支持突发消息能力差，适合周期性任务。

扩展问题解答

1. TTCAN的时间表如何设计？根据消息的周期和优先级分配窗口。例如，刹车消息每10ms发送一次，占用独占窗口；次要消息挤入仲裁窗口。可以使用Excel列出时间表，计算每个窗口的NTU数，调试时确保总线负载不超过100%。
2. TTCAN的参考消息如何实现？时间主节点定期发送一个特殊ID的消息，包含时间戳。其他节点接收到后解析时间戳，调整本地计数器。可以使用CAN控制器的过滤器识别参考消息，节省CPU资源。

总结

TTCAN可以看作是CAN的“高铁版”，通过参考消息和系统矩阵确保消息准时发送，适用于刹车、无人驾驶等硬核场景。其核心特点包括：

• 全局时间：时间主节点发送参考消息，校准时钟。
• 系统矩阵：规定发车时间，独占窗口最稳定。
• 同步机制：位级同步和全局同步双重保障。
• 容错：主节点故障有备份，非常稳定。

APM32F407的CAN功能强大，适合标准CAN，若想尝试TTCAN则需要费心进行软件模拟。刚开始接触TTCAN的我仍在探索中，欢迎大家分享经验！

---
