发帖
雷达卡
COMSOL激光增材制造中的热-流-力多场耦合建模
在激光增材制造（LAM）的数值模拟中，构建一个高保真的三维仿真环境相当于在数字空间中“雕刻”金属材料。借助COMSOL Multiphysics 5.6平台，我们能够实现热场、流场与应力场的全面耦合，完整再现从粉末熔融到熔池形成再到冷却凝固的全过程。整个过程虽复杂，但只要理清物理机制，即使遇到求解器报错也能从容应对。
多物理场模型构建基础
本仿真采用三大核心物理场模块：固体传热、层流以及固体力学，并结合动网格技术以应对几何形变问题。由于熔池在激光作用下会发生剧烈流动和形态变化，固定网格难以维持计算稳定性，因此启用ALE（任意拉格朗日-欧拉）方法下的动网格设置至关重要。

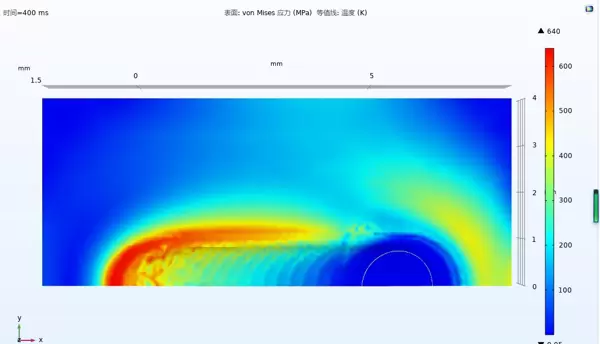

耦合逻辑链条如下：激光热源输入导致局部温度升高并引发相变 → 材料熔化后在表面张力与浮力驱动下产生流动 → 冷却过程中体积收缩引发残余应力与变形。其中关键一点是，所有热物性参数（如导热系数、比热容、密度等）必须定义为温度的函数，否则仿真结果将严重偏离实际物理行为，误差甚至可达十倍以上。
// 材料属性定义
MaterialProp.define(
"StainlessSteel",
thermal_conductivity = 0.15*T + 15, // 温度相关导热系数
surface_tension = 0.5 - 0.0003*(T-1600) // 表面张力温度系数
);熔池流动的关键驱动力：马兰戈尼效应

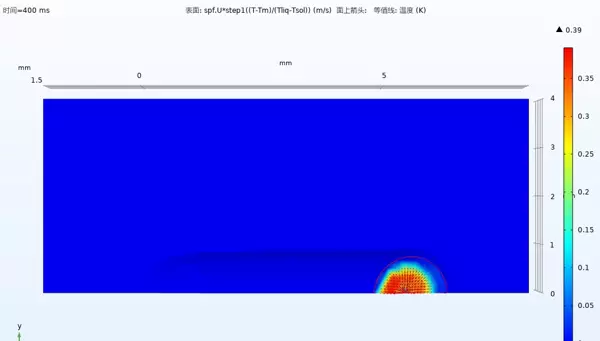

在高温梯度环境下，熔池表面的流动主要由表面张力梯度驱动，即所谓的马兰戈尼对流。该效应在仿真中通过施加切向边界力来体现，利用COMSOL中SurfaceTension接口下的MarangoniForce功能进行建模：
SurfaceForce.Marangoni = -d(surface_tension,T) * (gradT - dot(gradT,n)*n);该表达式的物理意义在于：温度梯度在界面切线方向的投影分量会引发流体自高温区向低温区的迁移运动。其中gradT表示温度梯度，n为表面法向单位向量。当激光束移动时，此力促使熔池表面形成环状对流结构，显著影响最终熔道的几何形貌与润湿特性。
相变过程的能量处理策略
金属从固态到液态的转变涉及大量潜热释放或吸收，若不妥善处理会导致能量不守恒，进而引起数值震荡或发散。为此，推荐使用平滑过渡函数来描述固液两相之间的转换区间：
heat_source = laser_power * exp(-2*r^2/spot_size^2)
+ L * d(f_liq,T)/dt * rho;其中f_liq代表液相分数，通常采用S型平滑函数实现连续过渡：
f_liq = 0.5*(1 + tanh((T-T_melt)/delta_T));建议将相变温度区间delta_T设定在约10K范围内，既能保证求解收敛性，又能保留足够的物理细节精度。同时，必须将相变潜热L作为源项显式添加至能量方程中，否则系统总能量无法闭合，仿真结果将失去可信度。
动网格稳定性的保障措施
面对剧烈熔池波动带来的大变形挑战，传统动网格方法容易因单元畸变而失效。为提升鲁棒性，可引入网格质量监控机制，当检测到低质量单元比例超标时自动触发网格重剖分操作：
Mesh.motion =
(dx^2 + dy^2 + dz^2) < 0.1*laser_speed^2;配合使用二阶形函数可有效提高变形适应能力，支持高达50%的局部几何形变。若出现网格扭曲警告，可尝试增加“几何非线性”设置中的迭代次数，实践表明该调整能显著改善收敛表现。
仿真结果的可信度验证方法
完成计算后不宜直接输出结论，需先对关键守恒量进行核查：
- 能量误差应小于1%（可在传热模块的日志文件中查找）
- 质量流失率控制在0.01%以内（参考层流模块的积分报告）
- 动量残差低于1×10（观察求解器收敛曲线）

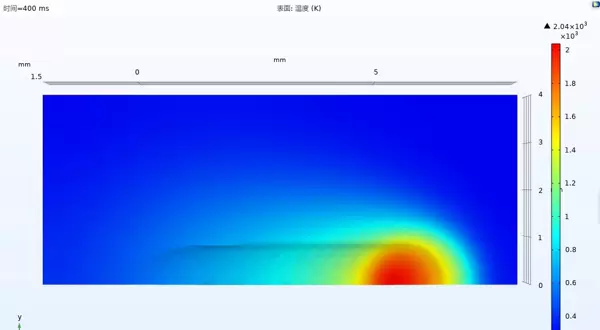

进一步验证可通过对比不同激光扫描速度下的熔池深度仿真值与实验测量值。若两者偏差控制在8%以内，则说明模型具备较好的预测能力。值得注意的是，优秀的仿真并非追求绝对精确，而是准确捕捉主导物理机制——毕竟真实实验本身也存在较大波动性，有时仿真误差反而比实测重复性更优。
京公网安备 11010802022788号
