在机器视觉、工业检测以及医疗影像等技术领域，图像采集卡扮演着连接前端成像设备与后端处理系统的关键角色。它不仅实现了原始图像信号与计算机系统的“格式互通”，更直接影响图像传输的速度、精度和稳定性，进而决定整个视觉系统的运行效率。本文将从技术原理出发，深入解析其核心分类、关键性能参数、典型应用场景及实际选型策略，帮助读者构建完整的知识框架与科学的选型逻辑。
一、工作原理：图像采集卡如何实现“信号→数据”的转换
图像采集卡的核心功能是将来自相机等图像源的原始信号高效、完整地转化为计算机可识别的数字图像数据。该过程主要包含四个阶段，不同信号类型对应的处理路径略有差异：
- 信号接收：采集卡通过特定接口接收两类图像信号——一类为模拟相机输出的CVBS、S-Video等模拟信号，表现为连续变化的电压波形；另一类为工业相机或高清摄像头输出的HDMI、Camera Link等数字信号，以离散的二进制数据流形式存在。此环节要求接口严格匹配，否则可能导致信号丢失或无法识别。
- 信号处理与格式转换：对于模拟信号，采集卡利用内置的高精度模数转换器（ADC）对电压信号进行采样与量化，将其转化为数字像素值，其采样率和转换精度直接关系到图像还原的真实度；而对于数字信号，则无需模数转换，由FPGA或ASIC等专用芯片接收原始数据流，并完成格式标准化（如RAW转RGB/YUV）及初步纠错，确保数据完整性。
- 硬件级预处理（高端型号支持）：配备FPGA芯片的工业级采集卡可在数据上传前执行实时硬件处理，包括降噪、ROI（感兴趣区域）裁剪、图像校正、色彩优化等功能。此类操作能显著减少传输至主机的数据量，降低CPU负载，特别适用于高帧率、高精度的自动化检测场景。
- 高速数据传输：经处理后的图像数据通过PCIe、GigE等总线接口快速写入计算机内存。为防止高帧率下出现丢帧，部分采集卡配置板载缓存用于临时存储突发数据，保障传输连续性。工业级产品延迟可控制在1ms以内，部分高性能型号甚至达到微秒级别。
二、主流分类：依据应用需求选择合适类型
图像采集卡可根据多种维度划分，其中以信号类型和接口类型最为关键，直接影响其适用场景。以下是主要分类及其特点：

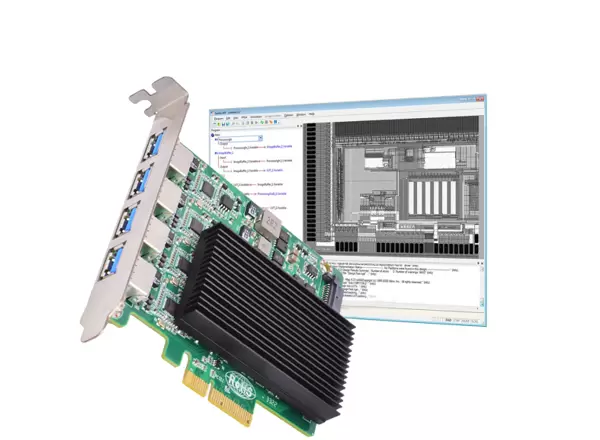

| 分类维度 | 具体类型 | 核心特点 | 典型应用场景 |
|---|---|---|---|
| 按信号类型 | 模拟采集卡 | 需内置ADC转换器，分辨率较低（≤720×576），成本低，但信号易受干扰失真 | 老旧模拟相机升级、入门级监控系统 |
| 数字采集卡 | 无需模数转换，支持4K/8K分辨率，色彩还原好，传输稳定，当前市场主流 | 工业检测、医疗成像、广电直播 | |
| 按接口类型 | PCIe 系列 | 支持x1/x4/x8/x16通道，PCIe5.0带宽达64GB/s，延迟＜1ms，支持硬件触发 | 工业自动化、半导体检测、多路4K图像采集 |
| USB 系列 | 即插即用，成本低，USB3.2 Gen2速率可达10GB/s，传输距离≤5米，抗干扰能力弱 | 家庭安防、办公文档扫描、轻量工业采集 | |
| Camera Link | 提供四种配置模式，最高传输速率6.8GB/s，同步误差＜0.1μs，具备极高同步精度 | 精密测量、半导体检测、高端工业视觉系统 | |
| GigE Vision | 基于以太网协议，速率1–10GB/s，最大传输距离可达100米，支持多相机组网扩展 | 生产线分布式采集、智能交通监控、远距离图像获取 | |
| CoaXPress | 单根同轴电缆可同时传输数据、电力与控制信号，灵活性强，适配新一代工业设备 | 高端工业检测、多设备协同作业场景 |
此外，还可根据使用环境划分为工业级、民用级和医疗级。工业级注重抗干扰能力和长期稳定性；医疗级强调图像精度与行业合规性（如符合DICOM标准）；而民用级则侧重性价比和易用性。
三、关键参数：识别影响性能的核心指标
在选型过程中，必须重点关注以下五大核心参数，避免因配置不匹配导致系统瓶颈：
- 传输带宽：决定能否支撑高分辨率与高帧率采集。计算公式为：单路图像带宽 = 分辨率 × 帧率 × 像素位深 ÷ 8。建议预留至少30%余量。例如，若需接入4路4K@30fps（10位深）相机，总带宽约为15.5GB/s，应选用PCIe4.0 x4（理论带宽32GB/s）或更高规格的采集卡。
- 分辨率与帧率：分辨率反映图像细节表现力，需与相机最大输出匹配（如1080P、4K、8K）；帧率体现采集速度，在工业检测中常需数百帧/秒，科研高速成像甚至需要数千至上万帧/秒，需根据实际场景合理选型，防止因帧率不足造成漏检。
- 同步与触发能力：在多相机协同应用（如整车外观检测）中尤为重要。工业级采集卡通常支持硬件触发与PTP精确时间协议，同步误差可控制在纳秒级。触发方式方面，硬件触发适合与产线设备联动（如工件到位自动拍照），软件触发则更适合简单单点采集任务。
- 像素位深：表示每个像素所占用的比特数，常见的有8bit、10bit、12bit甚至更高。位深越高，灰度层次越丰富，图像动态范围越大，尤其适用于对细节敏感的医疗影像或精密检测场景。
- 接口兼容性与扩展性：需确认采集卡是否支持目标相机的输出接口（如HDMI、Camera Link、CoaXPress等），并考虑未来系统扩容的可能性。部分采集卡支持多通道输入或多卡级联，适合复杂视觉系统部署。
图像的色彩精细度主要由位深决定，常见的有8bit、10bit、12bit等规格。在普通民用监控场景中，8bit已能满足基本需求；而在医疗成像、高精度印刷检测等对色彩还原要求极高的领域，则需采用10bit及以上位深，以确保颜色准确无误，防止因色差引发误判。
环境适应能力也是选型中的关键因素。工业应用需重点关注设备是否具备宽温工作范围（通常为-40℃~85℃）、抗振动性能（符合MIL-STD-810G标准）以及电磁兼容性（EMC）认证；而对于户外部署场景，则应优先考虑支持远距离信号传输的采集卡型号，有效抵御复杂环境对图像信号的干扰。
四、主流应用场景：多领域背后的“隐形支撑”
图像采集卡已广泛应用于工业制造、医疗诊断、广电直播、智能交通及科研高速成像等多个核心领域，不同行业对其性能侧重点各不相同：

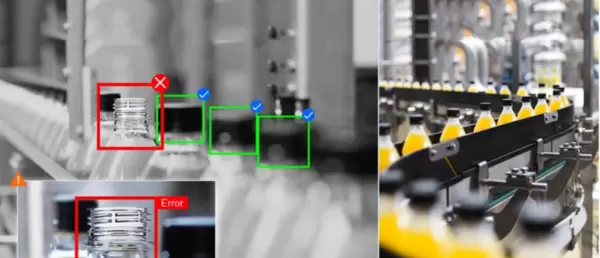

- 工业自动化与智能制造：主要用于PCB板缺陷识别、汽车零部件尺寸测量、机器人视觉引导等任务。建议选用PCIe或Camera Link接口的工业级采集卡，确保实现高帧率、低延迟和多相机同步。例如，在半导体检测过程中，同步误差低于0.1μs的采集卡可精准捕捉微米级瑕疵。
- 医疗与生命科学：适用于超声设备、内窥镜手术影像、显微镜下的细胞分析等场景。要求具备高分辨率、低噪声特性，并能实现精确的色彩还原。部分应用还需满足IEC 60601医疗安全标准，确保所采集图像可用于临床诊断。
- 广电与直播领域：常用于演播室多机位切换、大型活动实时直播、4K视频后期处理等环节。需支持SDI接口并具备帧同步功能，保障多路高清视频信号无缝衔接，避免出现画面卡顿或撕裂现象。
- 智能交通与安防监控：支撑车牌识别、交通流量统计、大型安防中心的多通道视频接入。推荐使用GigE Vision接口的采集卡，兼顾远距离传输能力和多通道并发采集需求，同时满足7×24小时持续运行的稳定性要求。
- 科研高速成像：服务于流体力学研究、生物运动轨迹分析等需要极高时间分辨率的实验场景。此类应用依赖超高帧率与大带宽，通常搭配Camera Link HS或CoaXPress接口的采集卡，能够记录每秒数千乃至数万帧的动态过程。
五、选型实操指南：规避常见误区的关键步骤
合理选型的核心在于“匹配应用场景+精准适配参数”，遵循以下五个步骤可显著降低决策风险：
- 确认接口兼容性：首先确保采集卡的输入接口与相机输出接口一致。例如，若相机使用Camera Link接口，则应选择对应类型的采集卡；广电设备普遍采用SDI接口，需匹配SDI采集卡。嵌入式系统可关注MIPI CSI-2接口，而民用场景则可选用HDMI或USB接口方案。
- 计算带宽与帧率需求：根据相机的分辨率、帧率和像素位深，通过公式估算所需传输带宽，并预留至少30%的余量，以防高负载下出现丢帧问题。举例来说，一路4K@60fps（10bit）视频流至少需要12Gbps带宽，建议选用PCIe 3.0 x4或更高规格的采集卡。
- 满足特定场景的附加要求：对于多相机协同作业，需核查采集卡的触发接口数量及同步精度；精密检测类应用宜选择内置FPGA预处理功能的产品；远距离或户外部署优先考虑GigE Vision或CoaXPress接口；涉及医疗、军工等特殊行业的项目，须提前确认产品是否通过相关行业认证。
- 验证软件与系统兼容性：确保采集卡支持目标操作系统（如Windows或Linux），并能与Halcon、OpenCV等主流图像处理平台良好协作。优先选择提供完整SDK开发包的品牌，便于后续系统集成和二次开发，减少开发周期与成本。
- 权衡成本与性能：避免过度配置或性能不足。对于办公扫描、民用监控等轻量级应用，USB系列采集卡即可胜任；但在工业环境中切勿用消费级产品替代工业级设备，否则可能因抗干扰能力弱、稳定性差而导致产线停机，带来更高的隐性维护成本。
