1. L2CAP概述
1.1 L2CAP定义
Logical Link Control and Adaptation Protocol，简称L2CAP（逻辑链路控制与适配协议），在蓝牙协议体系中起着承上启下的作用。它位于应用层与控制器层之间，充当主机与底层硬件之间的桥梁，使得上层应用无需直接处理控制器的数据传输细节。
可以将L2CAP类比为蓝牙通信中的“交通调度中心”或“数据包分拣员”，负责高效、有序地管理数据流的转发与处理。

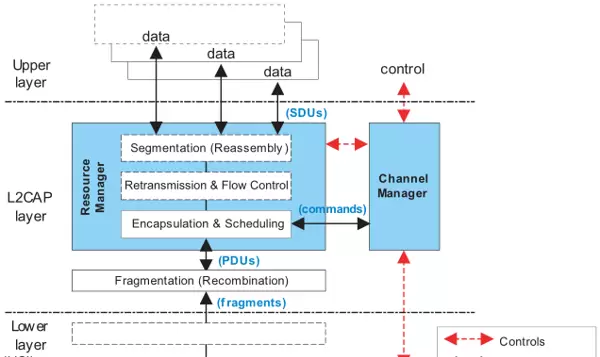

L2CAP主要由两个核心模块构成：资源管理器（Resource Manager）和通道管理器（Channel Manager）。其中，资源管理器集成了分段（Segmentation）、重组（Reassembly）、重传机制（Retransmission）、流量控制（Flow Control）、封装（Encapsulation）以及调度（Scheduling）等功能。在低功耗蓝牙（BLE）场景下，通常只会启用这些功能中的一种或多种组合形式。
1.2 L2CAP的主要功能和职责
L2CAP的核心价值在于屏蔽了底层基带协议的复杂性，向上层提供统一且灵活的数据传输服务。其关键功能包括以下几个方面：
协议多路复用
功能说明： L2CAP能够同时承载多个上层协议的数据流，例如RFCOMM、SDP、ATT等。通过使用唯一的信道标识符（CID）来区分不同协议的数据流，实现一条物理链路上的多协议共存。
比喻说明： 类似于一栋大楼的总机系统，当外部电话接入时，总机会根据分机号码（即CID）将通话转接到对应的部门（对应上层协议）。
数据分段与重组
功能说明： 上层协议可能生成较大的数据包（最大可达64KB），而底层无线传输单元通常较小（几十至几百字节）。为此，L2CAP在发送端将大数据包进行分段处理，在接收端则将接收到的小片段重新组装成原始完整数据包。
比喻说明： 就像邮寄一本厚书时需拆分成多个包裹寄出，收件人收到全部包裹后再按顺序装订还原。
服务质量管理
功能说明： L2CAP允许上层协议声明其对传输质量的需求，如延迟、带宽、可靠性等，并协同底层尽可能满足这些QoS要求。这一特性在经典蓝牙中更为突出。
组管理
功能说明： 支持向多个设备同时发送数据（组播模式），尽管该功能在当前BLE应用中使用频率较低。
L2CAP功能模块划分
- 资源管理器（Resource Manager）： 负责PDU的分段与重组，协调各L2CAP通道间的调度策略，确保底层资源被合理分配与利用。
- 通道管理器（Channel Manager）： 管理L2CAP通道的建立、维护与释放过程，通过信令消息控制通道状态。此连接指COC（Connection-Oriented Channel）类型的专用数据通道，用于大容量数据交互，并非普通意义上的BLE连接断开。
2. 蓝牙低功耗的L2CAP操作模式
在蓝牙低功耗（BLE）环境中，L2CAP支持两种主要操作模式：基础模式（Basic L2CAP Mode）和低功耗信令流量控制模式（LE Credit Based Flow Control Mode）。
2.1 基础模式
基础模式分为面向连接和无连接两种类型，但蓝牙低功耗仅采用面向连接的基础模式。该模式依据蓝牙版本及具体应用场景的不同而有所差异。
2.1.1 面向连接的信道（LE Credit Based Flow Control Mode）
这是专为蓝牙低功耗设计的关键通信机制。
工作原理： 通信双方在数据传输前必须先建立一个L2CAP信道。在信道建立过程中，双方会协商一系列参数，其中最关键的是信用值（Credit）。
信用流量控制流程如下：
- 接收方向发送方声明其初始处理能力：“我可以接收X个L2CAP数据包”——这就是初始信用值。
- 每发送一个数据包，发送方的可用信用值减1。
- 每当接收方成功处理一个数据包后，会主动发送“信用更新”信号，通知发送方可新增Y个发送额度。
- 发送方只有在信用值大于0的情况下才被允许继续发送数据。
优势： 此机制有效防止接收端缓冲区溢出，避免数据丢失，尤其适用于内存和处理能力受限的BLE设备。
典型应用： ATT协议（Attribute Protocol）运行在此类L2CAP信道之上，广泛用于GATT服务的数据交互，如读取心率、电池电量等信息。
2.1.2 无连接信道
该模式主要用于经典蓝牙系统中。
工作方式： 不需要预先建立固定连接，数据可直接广播发送，常用于发布公共信息或服务通告。
在基础模式下，面向连接的数据帧被称为B-Frame（Basic Frame），其对应的PDU格式结构如下所示：
3. L2CAP数据包结构（以BLE为例）
在BLE中，L2CAP层负责对上层协议数据进行封装与解封装。典型的L2CAP PDU包含以下字段：
- 长度字段（Length）： 指示后续负载数据的字节数。
- 信道标识符（CID）： 标识该数据属于哪个逻辑信道，用于多路复用。
- 有效载荷（Payload）： 实际传输的应用数据或控制信令。
该结构确保了不同协议数据能够在同一链路上独立传输并准确送达目标模块。
4. L2CAP在蓝牙协议栈中的位置
L2CAP位于蓝牙协议栈的中间层，上接各类应用层协议（如ATT、SM、L2CAP Signaling等），下连链路层（LL）或HCI层，起到协议适配与资源整合的作用。
在整个数据传输路径中，L2CAP不仅完成数据的分段重组，还承担着通道管理、流量控制和多路复用等关键任务，是实现高效、可靠通信的重要环节。
5. 实际应用举例
以智能手环与手机通信为例：
- 手环通过GATT服务向外广播心率数据。
- GATT依赖ATT协议进行属性读写操作。
- ATT协议运行在基于LE Credit Based Flow Control Mode的L2CAP信道之上。
- L2CAP负责将ATT命令分段并通过空中接口传输，接收端再进行重组处理。
- 整个过程由L2CAP自动管理信用值，确保数据稳定传输而不超载。
这种层级协作机制保障了低功耗环境下长时间稳定通信的可行性。
6. 总结
L2CAP作为蓝牙协议栈中的核心组件之一，提供了协议多路复用、数据分段重组、流量控制和通道管理等多项关键功能。无论是在经典蓝牙还是低功耗蓝牙中，它都扮演着不可或缺的角色。
特别是在BLE中，LE Credit Based Flow Control Mode以其高效的信用机制，成为支持高吞吐量、低延迟通信的基础。理解L2CAP的工作原理，有助于深入掌握蓝牙通信的本质，为开发高性能蓝牙应用提供理论支撑。
L2CAP术语
- CID（Channel Identifier）： 信道标识符，用于唯一标识一个L2CAP逻辑信道。
- PDU（Protocol Data Unit）： 协议数据单元，指L2CAP层实际传输的数据格式。
- B-Frame： 基础帧，基础模式下的标准数据帧格式。
- Credit（信用值）： 流量控制机制中的计数单位，表示接收方可接收的数据包数量。
- COC（Connection-Oriented Channel）： 面向连接的通道，用于点对点的大数据量传输。
一个典型的L2CAP数据包头部仅包含4个字节，结构简洁。其主要由两个字段构成：
| 字段 | 长度 | 说明 |
| Length | 2字节 | 表示有效载荷的字节长度（不包含L2CAP头部）。 |
| Channel ID | 2字节 | 用于标识该数据包所属的上层协议或应用通道。例如： |
：代表ATT协议0x0004
：对应L2CAP信令信道0x0005
：指向安全管理器（SM）0x0006
L2CAP在蓝牙通信中处于承上启下的关键位置，连接上层应用与底层传输机制。以下是其在不同蓝牙类型中的协议栈层级分布：
经典蓝牙协议栈结构：
- 应用层 (Applications)
- ↑
- RFCOMM / SDP / 其他高层协议
- ↑
- L2CAP
- ↑
- 基带 (Baseband) / 链路管理器 (LM)
- ↑
- 物理层 (PHY)
蓝牙低功耗（BLE）协议栈结构：
- 应用层 (Applications) / GATT
- ↑
- 属性协议 (ATT) / 安全管理器 (SM)
- ↑
- L2CAP
- ↑
- 链路层 (LL)
- ↑
- 物理层 (PHY)
在基础模式下运行时，L2CAP不启用重传或流量控制机制，采用固定通道进行数据传输。常见的固定通道包括：ATT使用0x0004、信令命令（Signaling Commands）使用0x0005、SMP则使用0x0006通道。在此模式下，不对SDU进行分段和重组处理，因此应用层所发送的数据长度受到MTU值的严格限制。
前四个字节构成了标准的L2CAP协议头部，后续部分为携带实际数据的信息载荷字段。其中，协议头中的长度字段指示了信息载荷的有效字节数，取值范围为0至65535字节，理论上最大可支持65535字节的有效载荷。然而，实际可用长度受限于MTU设置。例如当MTU=23时，最大载荷长度为23字节，此时整个PDU的总长度为23 + 4 = 27字节。
以下是一些典型的基础模式交互场景：

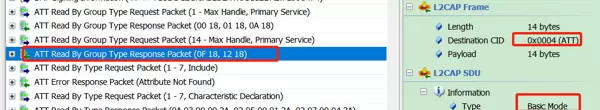

所有ATT层的操作，如服务发现、读写请求及通知等，均通过CID为0x0004的专用通道完成。

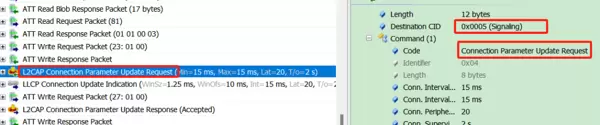

在BLE设备间进行连接参数更新这类操作时，通常利用CID为0x0005的信令通道实现。此外，诸如COC控制命令等其他信令也依赖此通道传输。
SMP（安全管理协议）相关的配对、密钥交换等安全数据交互，则统一经由CID为0x0006的通道进行。
低功耗信令流量控制模式

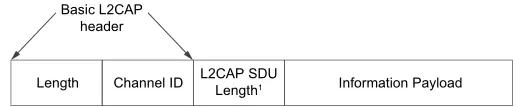

该模式引入了基于信用值（Credit）的流量控制机制，支持数据的分段与重组，并通过动态信道进行通信。在这种模式下，数据帧被称为LE-Frame（LE Information Frame），其PDU格式如下所示：
相较于基础模式，此模式新增了一个2字节的“L2CAP SDU Length”字段，用于记录完整SDU的总长度。该字段仅出现在第一个LE-Frame中，在后续的分段帧中不再重复出现。
每个LE-Frame的载荷长度不得超过MPS（Maximum PDU Size）限制，且MPS ≤ MTU。动态信道的建立始于主机发送“LE Credit Based Connection Request”信令，其中包含初始信用值；从机回应“LE Credit Based Connection Response”，信用值的有效范围为0到65535。
连接建立后，通信双方会交换各自的信用计数器状态。
每当任一端设备成功发出一个LE-Frame，其信用值即减1。这意味着初始信用值决定了可发送的最大帧数。例如，若初始Credit=100，则最多只能发送100个数据帧。一旦信用值归零，发送方将停止继续发送新PDU，否则可能导致连接中断。
当接收方处理完缓冲区中的一个或多个PDU后，会向发送方返还相应数量的信用额度，发送方据此增加本地计数器，从而恢复后续数据的发送。这种机制确保了数据传输的可靠性与有序性。

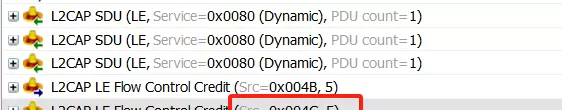

图示展示了接收方向发送方返回信用额度以增加其发送权限的过程。
实际应用场景示例
连接蓝牙耳机播放音乐：
- 手机上的音频应用程序生成的数据首先被RFCOMM协议封装。
- RFCOMM数据交由L2CAP处理。
- L2CAP根据CID标识这是RFCOMM数据，并可能对其进行分段，然后传递给底层进行无线发送。
- 耳机接收到数据后，L2CAP依据CID识别并重组数据，再递交给对应的RFCOMM协议模块，最终还原成音频信号输出。
读取BLE手环的心率数据：
- 手机作为中心设备，通过GATT协议发起对心率数据的请求。
- GATT的操作依赖于底层的ATT协议实现。
- ATT协议的数据单元通过L2CAP的面向连接信道进行传输。
- 借助信用机制实现流量控制，保障数据完整、有序地到达接收端。
- L2CAP在整个过程中确保心率信息可靠传递。
总结
| 特性 | 描述 |
| 全称 | 逻辑链路控制与适配协议 |
| 位置 | 位于蓝牙协议栈中，介于上层协议与底层链路之间 |
| 核心功能 |
1. 协议多路复用（通过CID） 2. 数据分段与重组 3. 服务质量管理 4. 组管理支持 |
| 关键概念 |
CID：信道标识符，用于区分不同上层协议的数据流 信用流控：BLE中实现可靠传输的核心流量控制机制 |
作为蓝牙数据传输的核心组件，它支撑着多种应用共享同一物理蓝牙连接的能力，确保了数据在传输过程中的高效性与稳定性。
可以这样理解：L2CAP的存在是蓝牙能够稳定并行处理多种不同类型通信任务的关键，例如音频流、控制指令以及设备搜索等功能。正是由于这一协议层的支持，蓝牙才具备了丰富的功能扩展性与多场景适用性。

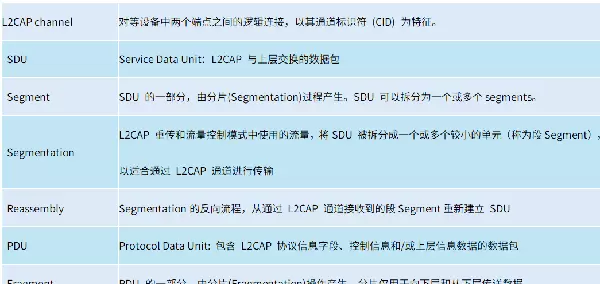

L2CAP相关术语说明
