一、三种VLAN网关部署模式
模式1：接入层网关（Gateway on Access）
在每台接入交换机上为所连接的VLAN配置SVI（Switch Virtual Interface），用户的数据网关即为接入交换机上的VLANIF接口IP地址。这种模式下，各接入设备承担三层转发任务。
模式2：汇聚层网关（Gateway on Aggregation）
接入交换机仅进行二层透传，通过Trunk链路上行；汇聚交换机负责终结VLAN，并在其上配置SVI作为对应VLAN的网关。跨子网通信在此层级完成路由处理。
模式3：核心层网关（Gateway on Core）
接入与汇聚层均为纯二层转发，所有VLAN的三层网关集中部署于核心层的三层设备或专用路由器上。全部跨VLAN流量需上送至核心进行路由决策。
注：SVI 指代如 interface Vlanif 10 并配置 ip address x.x.x.x 的虚拟接口。

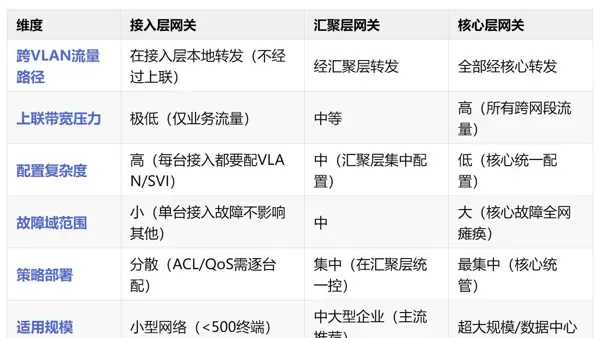

二、性能、管理、扩展性与安全维度对比分析
针对不同网络规模和业务需求，网关位置的选择直接影响整体架构的稳定性与运维效率。以下从多个关键维度展开深入剖析：
- 性能方面：若将网关置于接入层，虽可实现本地VLAN内快速响应，但跨VLAN流量可能频繁穿越多级设备，增加延迟；而集中式部署能统一调度，但对核心设备性能要求更高。
- 管理复杂度：分散式网关意味着更多节点需维护IP及策略配置，易出错；集中式则便于策略统一下发，适合大型网络统一管控。
- 扩展灵活性：当新增VLAN时，若网关位于汇聚或核心，只需在终结点创建SVI并确保路径放通即可，无需逐台修改接入层配置。
- 安全性控制：将网关部署于防火墙或汇聚层，有利于实施ACL、NAT、QoS等策略，实现流量审计与访问控制。
三、为何“汇聚层网关”成为企业网主流选择？
在实际企业网络设计中，汇聚层作为承上启下的关键节点，其作为VLAN网关具备多项显著优势：
优势1：性能与管理的平衡点
跨VLAN通信在汇聚层完成路由终结，避免大量东西向流量涌入核心，减轻主干压力。同时，可在汇聚层集中部署ACL、QoS、NAT等策略，提升策略执行一致性。
优势2：简化接入层结构
接入交换机仅需完成基本端口划分与VLAN透传，典型配置如下：
interface GigabitEthernet0/0/1 port link-type access port default vlan 10 ! interface GigabitEthernet0/0/24 port link-type trunk port trunk allow-pass vlan 10 20 100
无需启用任何三层功能，降低配置错误率，提升设备稳定性和可维护性。
优势3：灵活支持VLAN扩展
新增一个VLAN时，只需在汇聚交换机上创建对应的Vlanif接口，并确保接入层Trunk允许该VLAN通过，无需更改每台接入设备的三层设置，极大提升部署效率。
优势4：支持高可用机制（VRRP/HSRP）
两台汇聚交换机可通过VRRP实现网关冗余，保障业务连续性。示例配置如下：
# 汇聚SW1 interface Vlanif 10 ip address 192.168.10.2 255.255.255.0 vrrp vrid 1 virtual-ip 192.168.10.1 vrrp vrid 1 priority 120 # 汇聚SW2 interface Vlanif 10 ip address 192.168.10.3 255.255.255.0 vrrp vrid 1 virtual-ip 192.168.10.1
四、其他适用场景下的替代方案
场景1：小型办公环境（终端数 <50）
推荐采用接入层网关模式。
原因：网络层级简单，通常无独立汇聚设备，使用一台兼具接入与三层功能的交换机（如S5735-L）即可满足需求，节省成本且易于部署。
场景2：数据中心或云平台环境
建议采用核心层网关或分布式网关架构。
典型技术组合包括 VXLAN + EVPN，其中网关分布于Leaf节点，实现高效的东西向流量转发；也可采用集中式防火墙集群作为统一网关，适用于强隔离、多租户场景。
场景3：有严格安全合规要求的网络（如等保场景）
应将网关部署于防火墙上，构建如下架构：
Internet → 防火墙（作为三层网关）→ 核心 → 汇聚 → 接入
所有跨VLAN流量强制经过防火墙检测，满足日志审计、访问控制和安全策略落地的要求。
五、常见配置误区与规避建议
错误1：同一VLAN在接入与汇聚层均配置SVI
后果：出现双网关现象，引发ARP冲突，导致终端间歇性断网。
正确做法：每个VLAN只能存在一个活跃的三层网关接口。
错误2：汇聚层已配SVI，但接入层未放通相应VLAN
现象：客户端可获取IP地址（DHCP正常），但无法与其他子网通信。
原因：Trunk链路未允许该VLAN通过，数据帧被丢弃。
排查命令：
display port vlan | include 10 —— 查看指定VLAN是否已在端口放行。
错误3：核心与汇聚同时运行OSPF，但未合理过滤直连路由
风险：可能导致路由环路或LSA泛洪，影响网络收敛速度。
建议：汇聚层发布其直连子网，核心层应学习汇总后的路由条目，避免明细路由扩散。
六、典型企业网络架构推荐
[Internet] │ [防火墙] │ [核心交换机] ← 运行OSPF/BGP，承担高速转发职责 │ ┌─────────┴─────────┐ [汇聚SW1] [汇聚SW2] ← 配置VLANIF接口 + VRRP协议（真正的网关所在！） │ │ [接入SW] [接入SW] ← 工作于纯二层模式，Trunk方式上联 │ │ [PC/AP/Server] [PC/AP/Server]
★ 关键设计原则：
- 接入层作为“哑管道”，只负责接入与VLAN透传；
- 汇聚层作为“智能终结点”，承担路由、策略与冗余功能；
- 核心层扮演“高速公路”，专注高速转发与系统互联。
七、总结：按规模决策的一句话指南
根据终端数量与网络复杂度合理选择网关位置：
- 小规模网络（终端 <500）→ 可考虑将网关部署于接入层，简化结构；
- 中大型企业网 → 强烈推荐汇聚层网关，兼顾性能、管理与扩展性；
- 特殊安全或云环境 → 应结合防火墙网关或分布式架构实现精细化控制。
中大型企业网络中，网关通常部署在汇聚层，这种设计在性能与管理之间实现了最佳平衡。
而在数据中心或对安全性要求较高的场景下，网关则更适宜放置于核心层或通过专用的安全设备来实现，以保障整体网络的稳定与安全。
网关的位置选择直接影响了数据流量的走向、安全策略的实施精细程度以及后期运维的难易程度。
因此，在网络架构设计初期，若能多投入十分钟进行合理规划，未来可避免大量故障排查工作，节省上百小时的维护成本。
