LabVIEW在振动信号分析与加速度采集中的应用
在旋转机械的状态监测与故障诊断中，振动信号的采集与分析是关键手段之一。借助LabVIEW强大的图形化编程能力，能够高效实现加速度信号的获取及多种信号处理功能，广泛应用于转子、轴承、齿轮等部件的健康状态评估。
三种信号采集模式
系统支持三种主要的信号输入方式，满足不同实验与工程场景需求：
1. 真实采集模式（基于NI采集卡设备）
通过艾默生或NI公司的数据采集硬件，结合DAQmx驱动库，在LabVIEW中完成实时信号采集。典型流程包括任务创建、通道配置、采样参数设定、数据读取以及任务释放。
示例逻辑如下：初始化模拟输入任务，指定物理通道，设置采样率为1000Hz并启用连续采样模式；启动任务后循环读取缓冲数据；测试结束后停止并清除任务资源，确保系统稳定运行。
// 创建采集任务
DAQmx Create Task.vi "MyTask" taskHandle;
// 配置模拟输入通道
DAQmx Create AIVoltageChan.vi taskHandle "Dev1/ai0" "" DAQmx_Val_RSE -10.0 10.0 DAQmx_Val_Volts "";
// 设置采样时钟
DAQmx Timing.vi taskHandle "" 1000.0 DAQmx_Val_Rising DAQmx_Val_ContSamps 1000;
// 启动任务
DAQmx Start Task.vi taskHandle;
// 读取数据
DAQmx Read Analogue F64.vi taskHandle 1000 data buffer 1000000000 timeout read;
// 停止任务
DAQmx Stop Task.vi taskHandle;
// 清除任务
DAQmx Clear Task.vi taskHandle;2. 文件读取模式
适用于已有历史数据的离线分析。LabVIEW提供丰富的文件I/O函数，可轻松读取文本格式或其他标准数据文件（如TDMS、CSV）。以纯文本为例，每行存储一个加速度采样值。
操作流程为：打开目标文件，逐行读取数值并转换为数组形式，最后关闭文件句柄。所得数据可直接用于后续分析模块处理。
// 打开文件
Open File.vi "acceleration.txt" refnum "read";
// 读取文件内容
Read From File.vi refnum data;
// 关闭文件
Close File.vi refnum;3. 仿真信号生成模式
在缺乏真实传感器数据时，可通过内置波形生成工具构造测试信号。例如，使用正弦波函数模拟典型振动响应。
设定参数如幅值=1，频率=1000Hz，采样点数=1000，即可生成一段标准正弦加速度信号，用于算法验证和界面调试。
// 生成正弦波
Sine Waveform.vi 0.0 1.0 1000.0 0.0 1000 data;核心信号分析功能

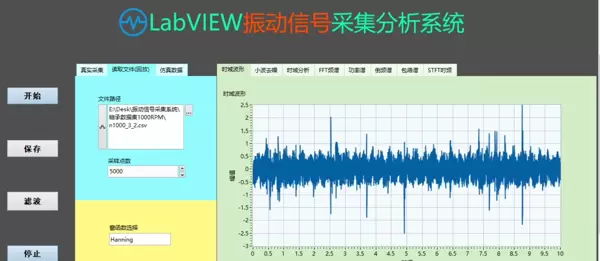

时域波形显示
利用波形图表控件将原始或处理后的信号可视化，直观呈现信号随时间的变化趋势。无论是实测数据还是仿真信号，均可实时刷新显示。

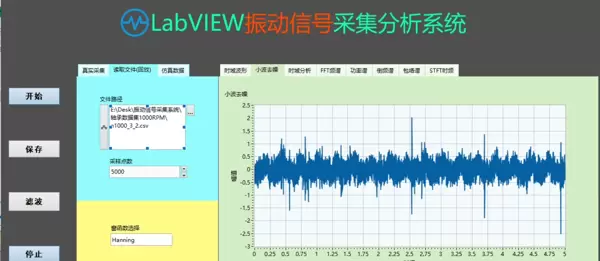

小波去噪处理
针对含噪声的振动信号，采用小波变换进行降噪。选择合适的基函数（如Daubechies系列）和分解层数（例如3层），对信号进行多尺度分解。
对各层细节系数施加软阈值或硬阈值处理，抑制高频噪声成分，再通过小波逆变换重构信号，获得更清晰的有效信息。
// 小波分解
Wavelet Decompose.vi data "db3" 3 cA3 cD3 cD2 cD1;
// 阈值处理
Thresholding.vi cD3 cD2 cD1;
// 小波重构
Wavelet Reconstruct.vi cA3 cD3 cD2 cD1 denoisedData;时域特征参数计算
提取常用统计指标，辅助判断信号整体特性：
- 均值：反映信号直流偏移，由数学函数直接求得。
- 均方根（RMS）：表征信号能量强度，常用于评估振动烈度。

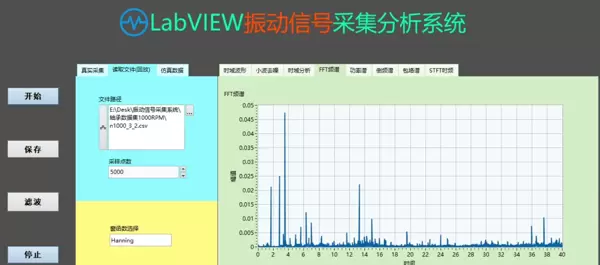

Mean.vi data meanValue;RMS.vi data rmsValue;FFT频谱分析
通过快速傅里叶变换将时域信号转换至频域，揭示其频率组成。LabVIEW提供专用FFT函数，输出结果可用于识别主导频率成分。
经FFT处理后的数据通常配合幅值谱绘制，便于发现周期性冲击或共振现象。
FFT.vi data spectrum;PSD功率谱密度
采用Welch方法估计功率谱密度，提升频谱估计的稳定性。设置窗口类型（如汉宁窗）、重叠率及分段数量，有效降低方差。
PSD图谱有助于比较不同工况下的能量分布，特别适用于长时间运行设备的趋势分析。

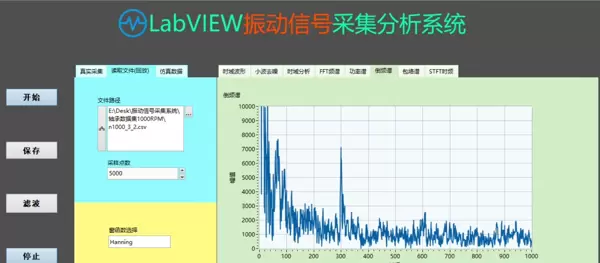

Power Spectral Density.vi data 1000 500 500 DAQmx_Val_Welch PSD;倒频谱分析
倒频谱（Cepstrum）通过对频谱取对数后再做一次FFT，突出信号中重复结构的特征。适用于检测调制类故障，如齿轮啮合异常。
实现步骤包括：先对信号进行FFT，取模值后取自然对数，再次执行FFT得到倒频谱结果。
Logarithm.vi data logData;

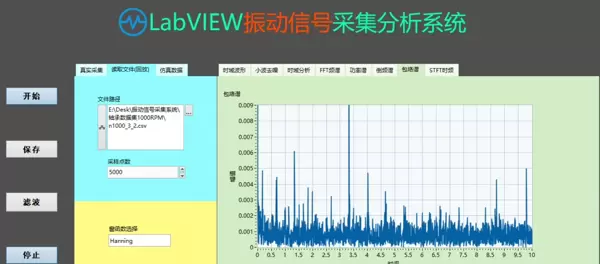

FFT.vi logData cepstrum;包络谱分析
针对早期微弱故障（如轴承点蚀），常规频谱难以识别，需采用包络解调技术。首先对信号进行希尔伯特变换，获得解析信号；然后取其幅值得到包络信号；最后对该包络做FFT，形成包络谱。
该方法能有效放大高频谐振区域内的故障特征频率，提高诊断灵敏度。
Hilbert Transform.vi data analyticSignal;
Magnitude.vi analyticSignal envelope;

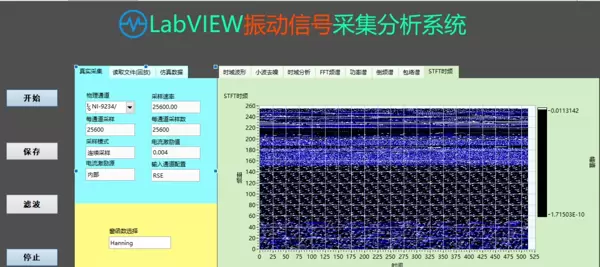

FFT.vi envelope envelopeSpectrum;STFT时频分析
短时傅里叶变换用于观察非平稳信号的频率演化过程。通过滑动窗函数分割信号，在每个时间段内独立进行FFT运算。
设置适当的窗口长度、重叠比例和采样频率，生成二维时频图，清晰展示频率成分随时间变化的情况。
Short - Time Fourier Transform.vi data windowSize overlap Fs stft;实际应用场景：旋转机械故障诊断
上述采集与分析功能综合运用于旋转设备的状态监控中。例如：
- 正常状态下，轴承振动信号平稳，FFT谱中无明显特征频率峰值；
- 当出现局部损伤时，时域波形会出现周期性冲击脉冲，对应频谱中故障特征频率及其倍频显著增强；
- 结合包络谱与倒频谱，可进一步确认故障部位与严重程度。
通过对转子、齿轮箱等关键部件的持续监测，利用LabVIEW构建的分析系统可及时预警潜在故障，避免突发停机与重大损失。
总结
LabVIEW为振动信号处理提供了高度集成的开发环境，涵盖从数据采集到高级分析的全流程支持。无论是实验室研究还是工业现场部署，都能灵活适配多种硬件平台与分析需求，极大提升了旋转机械故障诊断的效率与准确性。
