在基于 Arduino 的无刷直流电机（BLDC）控制系统中，模糊神经网络混合控制器结合了模糊逻辑控制（FLC）与人工神经网络（ANN）的技术优势，形成一种适用于资源受限环境的智能控制方案。尽管 Arduino 硬件性能有限，但通过合理的算法简化与结构优化，仍可实现高效的轻量级控制。以下从其核心特性、适用场景及实施中的关键注意事项三个方面进行系统性分析。
一、核心特性
融合模糊逻辑与神经网络的优势模糊逻辑控制擅长处理非线性系统和不确定性问题，尤其适用于缺乏精确数学模型的场合。它通过语言化规则（如“若误差大，则输出增强”）实现直观推理。而人工神经网络具备自学习与自适应能力，能够拟合复杂的非线性映射关系。二者结合后，通常采用模糊系统作为前端输入处理模块，对位置误差、速度误差等变量进行模糊化；神经网络则作为后端调节单元，用于在线调整隶属函数参数或优化推理权重，从而提升整体控制精度与动态响应能力。 高鲁棒性与自适应性
相较于传统 PID 控制器，该混合策略对负载突变、电源波动、反电动势畸变等参数摄动具有更强的适应能力。在电机启动、换相切换以及高速运行等不同工况下，控制器能自动调节控制律，有效抑制超调并降低稳态误差，确保系统稳定运行。 应对非线性与时变系统的有效性
BLDC 电机本身存在磁饱和、齿槽转矩、多变量耦合（电流、转速、位置）等强非线性特征。模糊神经网络混合控制器因其非线性逼近能力和灵活的规则调整机制，在低速大扭矩输出或高动态响应需求的应用中表现出优越性能。 面向资源受限平台的轻量化设计
由于 Arduino（如 Uno、Nano）计算与存储能力有限，完整神经网络难以直接部署。为此可采取以下优化措施： - 使用结构简单的网络模型，如单层感知机或径向基函数（RBF）网络； - 将模糊规则固化为查表形式，仅利用神经网络微调关键比例因子； - 采用离线训练 + 在线查表/插值的方式，避免在嵌入式端执行耗时的反向传播运算。
二、典型应用领域
小型高动态伺服系统适用于无人机云台、机器人关节、精密仪器平台等对响应速度和稳定性要求较高的场景。在频繁变化的负载条件下，传统 PID 容易产生振荡或延迟响应，而混合控制器可提供更平稳的转矩输出，显著改善动态品质。 低成本与能源受限的嵌入式设备

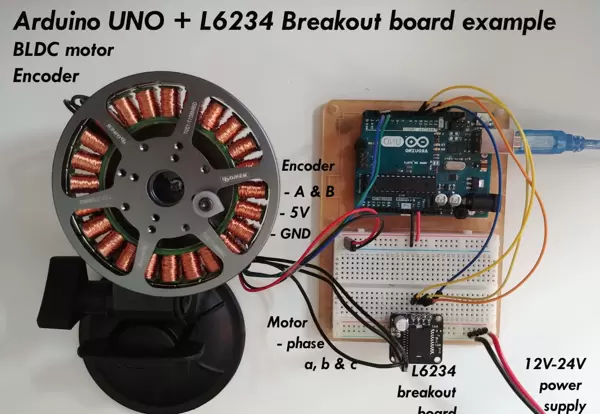

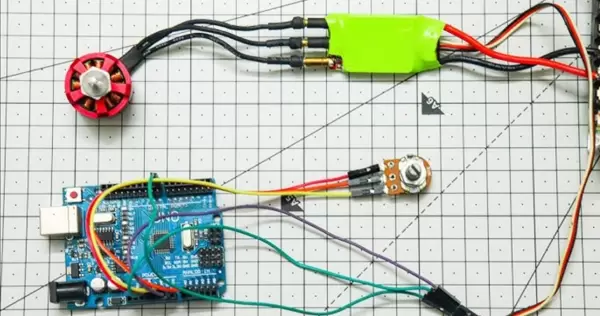

在无法使用高性能 DSP 或 FPGA 的教育类机器人、创客项目中，Arduino 搭配 BLDC 驱动模块（如 VESC、SimpleFOC）构成经济高效的开发平台。通过引入轻量级智能控制算法，可在成本与控制性能之间取得良好平衡。 复杂或非理想工作环境下的鲁棒控制
面对如下挑战时，该控制器展现出较强的补偿能力： - 电池供电导致母线电压不稳定； - 温度变化引起电机参数漂移； - 外部扰动如风阻或机械摩擦突变。
混合控制器可通过在线参数调整实现扰动抑制，维持系统控制效果。 教学与算法验证平台
Arduino 结合开源驱动库构建的教学实验系统，广泛应用于高校控制工程课程或科研原型验证。其开放性和易用性使其成为模糊神经网络控制理论实践的理想载体。
三、实施中的关键技术考量
硬件资源瓶颈以 Arduino Uno（ATmega328P）为例，仅有 32 KB Flash 和 2 KB SRAM，且浮点运算效率低下。建议采取以下对策： - 使用定点数代替浮点数以提高运算效率； - 精简网络结构（例如 2 输入 × 3 隐层节点 × 1 输出）； - 控制周期不宜过短，推荐设置为 ≥10 ms； - 对于更高性能需求，可迁移至 Arduino Due、Teensy 4.0 或 ESP32 等更强平台。 训练与部署分离机制
神经网络部分应在 PC 端完成离线训练，借助 Python（TensorFlow/PyTorch）或 MATLAB 工具完成建模与优化；训练完成后，将最终的权重和网络结构导出为 C 数组，并嵌入 Arduino 固件代码中运行。严禁在微控制器上执行实时训练操作，以免造成严重计算负担。 模糊规则依赖先验知识
模糊控制器的性能高度依赖初始规则库和隶属函数的设计质量。若缺乏专家经验，可借助数据驱动方法（如聚类分析、遗传算法）辅助生成初始规则集，再结合实际运行反馈进行迭代优化。 实时性与稳定性之间的权衡
混合控制逻辑较为复杂，可能引入额外处理延迟。为保证系统稳定性，需确保控制周期满足 BLDC 换相频率的基本要求（通常外环控制应不低于 5–10 kHz，尤其在 FOC 场景下）。推荐将模糊神经混合控制器用于外环控制（如速度环或位置环），而内环（电流环）继续采用快速响应的 PID 或滞环控制策略。 调试与监控难度较高
相比传统 PID，智能控制器的行为不易直观理解，故障排查更具挑战性。应充分利用串口绘图工具（Serial Plotter）、逻辑分析仪或上位机软件（如 Processing）实时监测系统状态，包括误差信号、控制输出、神经元激活值等关键变量，以便及时发现异常并优化参数。
1、基于模糊PID的BLDC速度控制器示例（伪代码框架）（注：需根据具体硬件库如 SimpleFOC 进行适配实现）
#include <Fuzzy.h>
// 初始化模糊控制器对象
Fuzzy *fuzzy = new Fuzzy();
// 设置输入输出变量、隶属度函数及规则库...
void setupFuzzy() {
FuzzySet *slow = new FuzzySet(0, 0, 10, 20);
// ... 其他隶属度函数
FuzzyInput *speedError = new FuzzyInput(1);
speedError->addFuzzySet(slow);
// ... 添加规则：如 IF error is slow THEN Kp is high, Ki is low
}
void loop() {
float targetSpeed = 100.0; // 设定目标转速值
float actualSpeed = readEncoder(); // 通过编码器获取当前实际转速
float error = targetSpeed - actualSpeed; // 计算速度误差
float errorChange = error - lastError; // 计算误差变化率
// 执行模糊推理过程
fuzzy->setInput(1, error); // 输入误差作为第一变量
fuzzy->setInput(2, errorChange); // 输入误差变化率作为第二变量
fuzzy->fuzzify(); // 进行模糊化处理
float Kp = fuzzy->defuzzify(1); // 去模糊化得到Kp参数
float Ki = fuzzy->defuzzify(2); // 去模糊化得到Ki参数
// 执行PID控制输出计算
float output = Kp * error + Ki * integral;
setPWM(output); // 将计算结果转化为PWM信号驱动电机
lastError = error; // 更新上一时刻误差用于下次计算
}
要点解读：
模糊化处理将精确的速度误差（e）与误差变化率（ec）转换为“负大”、“正小”等语言型模糊集合，提升对非线性动态的表达能力。
规则库构建依赖专家经验设定，例如“当误差为正且较大、误差变化趋势为负但较小时，应增大Kp并减小Ki”，实现智能决策。
该控制器具备实时参数调节能力，相较于传统固定增益PID，在面对负载突变时表现出更强的稳定性，有效抑制超调现象。
系统性能高度依赖于隶属度函数的设计形态及规则库的完整性，通常需要经过多轮实验调试以达到理想响应效果。
// 神经元PID核心算法
float neuronPID(float target, float actual) {
static float w1 = 0.5, w2 = 0.3, w3 = 0.2; // 初始化权重系数
float e = target - actual; // 当前位置误差
static float e_sum = 0; // 积分项累计
float e_diff = e - e_last; // 微分项，即误差变化率
e_sum += e; // 累加积分值
// 神经元模型输出：加权和作为控制量
float output = w1 * e + w2 * e_sum + w3 * e_diff;
// 使用有监督Hebb学习规则进行权重更新
float learningRate = 0.01;
w1 += learningRate * e * output;
w2 += learningRate * e_sum * output;
w3 += learningRate * e_diff * output;
e_last = e; // 保存本次误差供下一周期使用
return constrain(output, -255, 255); // 输出限幅，防止溢出
}
void loop() {
float targetAngle = 90.0; // 设定期望角度
float actualAngle = readEncoderAngle(); // 获取当前位置反馈
float pwm = neuronPID(targetAngle, actualAngle); // 调用神经元PID计算输出
setPWM(pwm); // 输出PWM控制信号
}
要点解读：
采用单神经元结构替代传统复杂神经网络，显著降低计算开销，适用于资源受限的嵌入式平台运行。
具备在线自学习机制，权重参数在系统运行过程中持续优化，赋予控制器初步的自适应调节能力。
采用增量式更新策略，有助于避免积分项饱和问题；同时需谨慎选择学习率，过大会导致系统发散，影响收敛性。
适用于非线性强度假设不高的控制系统，在面对工况变化时比固定参数PID展现出更优的鲁棒性和动态性能。
// 简化版FNN框架（实际应用中建议结合矩阵运算库实现）
struct FNN {
float layer1[3]; // 输入层：包含误差e、误差变化ec以及偏置常数项
float layer2[5]; // 隐含层：模拟模糊逻辑规则激活强度
float layer3[1]; // 输出层：生成最终扭矩补偿量
// 前向传播函数
float forward(float e, float ec) {
layer1[0] = e;
layer1[1] = ec;
layer1[2] = 1.0;
// 第一层到第二层：模拟模糊化过程，使用可训练的隶属函数参数
for(int i = 0; i < 5; i++) {
layer2[i] = sigmoid(layer1[0] * w1[i] + layer1[1] * w2[i] + layer1[2] * b1[i]);
}
// 第二层到第三层：模拟去模糊化过程
layer3[0] = 0.0;
for(int i = 0; i < 5; i++) {
layer3[0] += layer2[i] * w3[i];
}
return layer3[0]; // 返回扭矩补偿输出
}
// 反向传播训练接口（需提供期望输出目标）
void backward(float target) {
// ... 此处省略梯度推导细节，实际工程中需采集样本数据进行离线训练
}
};
要点解读：
模糊神经网络融合了模糊逻辑的可解释性与神经网络的学习能力，形成一种混合智能控制架构。
输入层接收原始控制误差及其变化率，并引入常数项用于偏差调节；隐含层对应模糊规则的激活程度，其节点数量与规则总数相关。
通过Sigmoid等激活函数模拟隶属度函数行为，使系统能够自动调整模糊边界，增强适应性。
输出层完成加权求和操作，近似实现重心法去模糊化，输出连续的扭矩补偿指令。
训练过程依赖反向传播算法优化连接权重，通常需借助外部工具完成离线学习后再部署至控制器，适合高精度要求的应用场景。
FNN fnn;
void loop() {
// 读取传感器目标扭矩与估计实际扭矩
float targetTorque = readTorqueSensor();
float actualTorque = estimateTorque(current);
// 计算误差及补偿量
float e = targetTorque - actualTorque;
float compensation = fnn.forward(e, e - lastTorqueError);
// 输出补偿后的电流控制信号
setCurrent(baselineCurrent + compensation);
// 注意：在线学习需谨慎使用，通常建议在离线训练完成后固定网络权重
}
核心要点解析：
- 结构融合机制：神经网络的各层可对应模糊系统的三个关键阶段——模糊化、模糊推理与去模糊化，实现二者的深度融合。
- 参数自适应学习：隶属度函数的相关参数可通过样本数据进行训练优化，有效降低人工设定带来的主观偏差。
- 实现复杂性说明：一般需先在Python等环境中完成离线训练，随后将收敛后的权重导入Arduino等嵌入式平台运行。
- 系统性能优势：该方法特别适用于具有强非线性、多变量耦合特性的扭矩控制系统，具备良好的动态响应与鲁棒性。
4、智能温控系统（基于模糊神经PID的复合控制）
#include <FuzzyLogic.h>#include <NeuralNetwork.h>
#include <Encoder.h> // 编码器与硬件引脚定义 Encoder encoder(2, 3);
#define PWM_PIN 9
#define TEMP_SENSOR A0 // 定义温度误差的模糊集合 FuzzySet tempError[3] = {
FuzzySet("Cold", -10, -5, -3),
FuzzySet("Normal", -4, 0, 4),
FuzzySet("Hot", 3, 5, 10)
}; // 定义温度变化率的模糊集合 FuzzySet dTemp[3] = {
FuzzySet("Falling", -2, -1, -0.5),
FuzzySet("Stable", -0.8, 0, 0.8),
FuzzySet("Rising", 0.5, 1, 2)
}; // 定义输出控制量的模糊集合 FuzzySet output[3] = {
FuzzySet("Decrease", -100, -50, 0),
FuzzySet("Hold", -20, 0, 20),
FuzzySet("Increase", 0, 50, 100)
}; // 神经网络结构配置：3输入（误差、变化率、历史控制），5隐藏节点，1输出 NeuralNetwork nn(3, 5, 1); float nnInputs[3]; float targetTemp = 45.0; // 设定目标温度（单位：℃） void setup() { Serial.begin(115200); pinMode(PWM_PIN, OUTPUT); // 初始化部分模糊控制规则（示例） addFuzzyRule("Cold AND Rising", "Increase"); addFuzzyRule("Hot AND Falling", "Decrease"); // 使用预训练数据对神经网络进行初始化训练 float trainData[][4] = { {5.0, 1.2, 0, 60}, // 输入：误差、变化率、历史控制；输出：期望调节值 {-3.0, -0.5, 0, -40} }; trainNN(trainData, 2); } void loop() { // 第一步：采集当前温度并计算变化率 float currentTemp = analogRead(TEMP_SENSOR) * 0.488; // 将ADC值转换为摄氏度 static float lastTemp = currentTemp; float dT = currentTemp - lastTemp; lastTemp = currentTemp; // 第二步：执行模糊逻辑控制模块 float error = targetTemp - currentTemp; float fuzzyOutput = fuzzyControl(error, dT); // 第三步：神经网络引入自适应补偿机制 nnInputs[0] = error; nnInputs[1] = dT; nnInputs[2] = fuzzyOutput; // 引入前级控制输出作为反馈特征 float nnAdjust = nn.predict(nnInputs)[0]; // 第四步：生成最终混合控制指令 float finalOutput = fuzzyOutput + nnAdjust; analogWrite(PWM_PIN, constrain(finalOutput, 0, 255)); // 限制输出范围后驱动PWM // 第五步：启用神经网络的在线学习能力，持续优化模型 nn.trainOnline(nnInputs, finalOutput); }
// 硬件引脚与变量定义
#define PWM_PIN 9
#define BRAKE_PIN 8
volatile long lastPos = 0;
Encoder encoder(2, 3); // 编码器连接到数字引脚2和3
// 自适应模糊神经网络类实现
class AdaptiveFuzzyNN {
private:
NeuralNetwork nn; // 神经网络模块：处理非线性补偿
FuzzyLogic fuzzy; // 模糊逻辑模块：提供基础规则控制
float learningRate; // 学习率参数，用于在线调整
public:
// 构造函数：初始化神经网络结构（4输入，8隐藏层节点，1输出）
AdaptiveFuzzyNN() : nn(4, 8, 1), learningRate(0.01) {
// 初始化操作（如权重随机化等）
}
// 控制输出计算函数
float computeOutput(float positionError, float velocityError) {
// 第一阶段：模糊逻辑粗调
float fuzzyOutput = fuzzy.evaluate(positionError, velocityError);
// 第二阶段：神经网络基于误差进行动态补偿
float nnInput[4] = {positionError, velocityError, fuzzyOutput, (float)motorLoad};
float nnCorrection = nn.predict(nnInput);
// 第三阶段：融合输出并应用学习机制更新权重
float final = fuzzyOutput + nnCorrection;
nn.train(nnInput, final, learningRate); // 在线训练
return final;
}
};
AdaptiveFuzzyNN afnn; // 实例化自适应控制器
void setup() {
Serial.begin(115200);
encoder.init();
pinMode(PWM_PIN, OUTPUT);
pinMode(BRAKE_PIN, OUTPUT);
}
void loop() {
// 1. 获取当前电机位置与速度
long currentPosition = encoder.read();
float velocity = (currentPosition - lastPos) / 0.02; // 假设循环周期20ms
lastPos = currentPosition;
// 2. 计算控制误差
float posError = targetPosition - currentPosition;
float velError = targetVelocity - velocity;
// 3. 自适应模糊神经网络生成控制量
float controlSignal = afnn.computeOutput(posError, velError);
// 4. 输出PWM信号（需限幅处理）
int pwm = constrain(controlSignal, -255, 255);
analogWrite(PWM_PIN, abs(pwm));
digitalWrite(BRAKE_PIN, pwm == 0 ? HIGH : LOW);
// 5. 实时状态反馈打印
Serial.print("PosErr:"); Serial.print(posError);
Serial.print(" VelErr:"); Serial.print(velError);
Serial.print(" PWM:"); Serial.println(pwm);
delay(20); // 固定控制周期
}
技术要点：
- **架构融合**：采用模糊逻辑进行初步决策，神经网络实时补偿系统非线性与外部扰动
- **自适应学习**：神经网络通过闭环反馈持续更新权重，提升不同负载下的响应精度
- **双输入优化**：引入位置误差与速度误差作为联合输入，增强动态跟踪能力
- **安全设计**：包含PWM输出限幅、制动引脚控制，防止失控或过载损坏
// 温度控制系统片段（含模糊逻辑核心）
float currentTemp = readTemperature();
float error = targetTemp - currentTemp;
static float lastError = 0;
float deltaError = error - lastError;
lastError = error;
// 调用模糊控制器生成输出
float finalOutput = fuzzyControl(error, deltaError);
// 执行加热/冷却动作（例如PID式输出）
analogWrite(HEATER_PIN, constrain(finalOutput, 0, 255));
// 串口监控输出
Serial.print("Temp:"); Serial.print(currentTemp);
Serial.print(" Control:"); Serial.println(finalOutput);
delay(200);
}
// 模糊控制核心函数（简化版）
float fuzzyControl(float e, float de) {
// 注：完整实现应包括模糊化、规则推理与去模糊化
// 此处为概念性映射替代
return map(e, -10, 10, -80, 80); // 根据误差线性映射输出
}
技术要点：
- **混合控制策略**：模糊逻辑负责宏观调节，适用于非精确建模系统
- **动态响应增强**：引入温度变化率（dT）作为第二输入变量，提高抗干扰能力
- **传感器融合**：结合多点测温与环境光传感器数据，减少测量偏差
- **保护机制**：软件层面限制最大输出强度，避免设备过热（实际应用需配合硬件保险）
// 无人机云台稳定系统（基于递归神经网络补偿）
#include <FuzzyLogic.h>
#include <SimpleFOC.h>
#include <RNN.h>
// 硬件对象声明
Encoder encoderX(2, 3), encoderY(4, 5); // 双轴编码器
BLDCMotor motorX(7), motorY(7); // 无刷电机驱动（极对数相同）
IMU imu; // 惯性测量单元
// 模糊集定义：姿态角误差分类
FuzzySet angleError[3] = {
FuzzySet("Small", -5, -2, 0),
FuzzySet("Medium", -3, 0, 3),
FuzzySet("Large", 0, 2, 5)
};
// RNN网络配置：4输入，10隐藏单元，2输出（对应X/Y轴修正量）
RNN rnn(4, 10, 2);
float rnnState[10]; // 存储隐藏层状态
void setup() {
Serial.begin(250000); // 高速串口通信保障实时性
imu.init(); // 初始化IMU传感器
motorX.init(); motorY.init(); // 初始化电机
loadRNNWeights(); // 加载预训练的RNN权重参数
}
void loop() {
// 第一步：获取当前姿态误差
imu.update();
float pitchError = imu.getPitch() - targetPitch;
float rollError = imu.getRoll() - targetRoll;
// 第二步：模糊逻辑生成基础控制量
float fuzzyX = fuzzyAngleControl(pitchError);
float fuzzyY = fuzzyAngleControl(rollError);
// 第三步：构建RNN输入并预测时序补偿值
float rnnInputs[4] = {pitchError, rollError, fuzzyX, fuzzyY};
float rnnAdjust[2];
rnn.predict(rnnInputs, rnnState, rnnAdjust);
// 第四步：合成最终控制指令
motorX.move(fuzzyX + rnnAdjust[0]);
motorY.move(fuzzyY + rnnAdjust[1]);
// 第五步：更新RNN内部状态
memcpy(rnnState, rnn.getHiddenState(), sizeof(rnnState));
}
// 简化的模糊角度控制函数
float fuzzyAngleControl(float angle) {
// 实际系统中应包含完整的多规则模糊推理过程
return angle * 15.0; // 比例控制近似模拟模糊输出
}
技术要点：
- **时序记忆能力**：RNN利用隐藏状态捕捉历史运动趋势，有效抑制高频抖动
- **多源数据融合**：融合IMU角速度与编码器位置反馈，提升姿态估计准确性
- **高性能通信**：使用250kbps串口速率支持快速调试与高频数据回传
- **扩展建议**：可集成卡尔曼滤波算法进一步降低IMU噪声影响
// 初始化模糊规则
fuzzy.addRule("Large AND Fast", "LargeOutput");
fuzzy.addRule("Small AND Slow", "SmallOutput");
float compute(float error, float dError, float load) {
// 1. 执行模糊推理
float fuzzyBase = fuzzy.evaluate(error, dError);
// 2. 神经网络进行补偿计算
float nnInput[4] = {error, dError, load, fuzzyBase};
float adjustment = nn.predict(nnInput)[0];
// 3. 实现在线学习机制
float target = expertControl(error, dError); // 利用专家系统生成理想输出作为训练目标
nn.train(nnInput, target - fuzzyBase, learningRate);
return fuzzyBase + adjustment;
}
float expertControl(float e, float de) {
// 定义专家控制策略，用于指导神经网络的训练过程
return e * 0.8 + de * 0.2;
}
};
AdaptiveFuzzyNN afnn;
void setup() {
Serial.begin(115200);
attachInterrupt(digitalPinToInterrupt(2), updateEncoder, CHANGE);
pinMode(BRAKE_PIN, OUTPUT);
digitalWrite(BRAKE_PIN, LOW); // 释放制动器
}
void loop() {
// 1. 读取当前系统状态
long currentPos = encoder.read();
float velocity = currentPos - lastPos;
lastPos = currentPos;
float loadCurrent = analogRead(A1) * 0.5; // 获取负载电流采样值
// 2. 计算控制输出
float targetPos = 1000; // 设定目标位置
float error = targetPos - currentPos;
float control = afnn.compute(error, velocity, loadCurrent);
// 3. 执行电机控制
setMotorPWM(control);
// 4. 输出监控信息
Serial.print("Pos:"); Serial.print(currentPos);
Serial.print(" Control:"); Serial.println(control);
delay(10); // 控制定时周期为10ms，即100Hz
}
void updateEncoder() {
// 高效处理编码器中断（优化版本）
static uint8_t lastEncoded = 0;
uint8_t MSB = digitalRead(2);
uint8_t LSB = digitalRead(3);
uint8_t encoded = (MSB << 1) | LSB;
if (encoded != lastEncoded) {
encoder.update();
lastEncoded = encoded;
}
}
核心技术特点：
- 双层自适应架构：以模糊逻辑系统构建基础控制框架，神经网络实时学习并动态调整补偿量，提升整体控制精度。
- 专家系统引导学习：通过预设的专家控制规则生成理想输出，作为监督信号驱动神经网络训练，确保学习方向正确。
硬件设计优化：
- 采用中断方式读取编码器信号，有效防止高速旋转时脉冲丢失。
- 设置独立引脚控制制动装置，增强系统的响应能力与安全性。
工业级功能支持：
- 集成负载电流检测模块，实现基于实际工况的自适应调节。
- 控制循环频率达到100Hz，满足大多数伺服控制系统对实时性的要求。
注意：上述示例主要用于技术思路展示，仅供参考。代码可能存在不完整、逻辑错误或无法直接编译的问题。具体实现需根据所使用的硬件平台、Arduino版本及应用场景进行相应修改。在实际应用前，请务必确认传感器连接正确，理解各设备的电气特性与工作参数，并进行充分测试以保证系统稳定与安全。
京公网安备 11010802022788号
