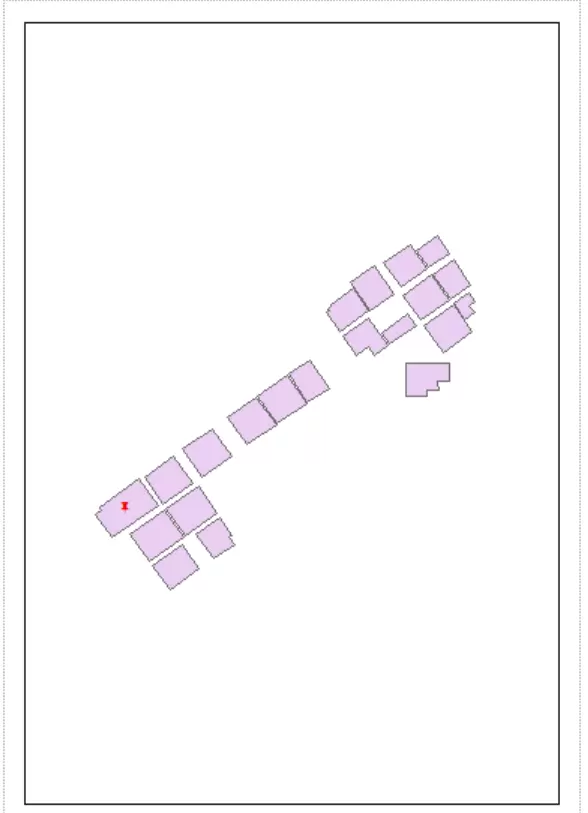

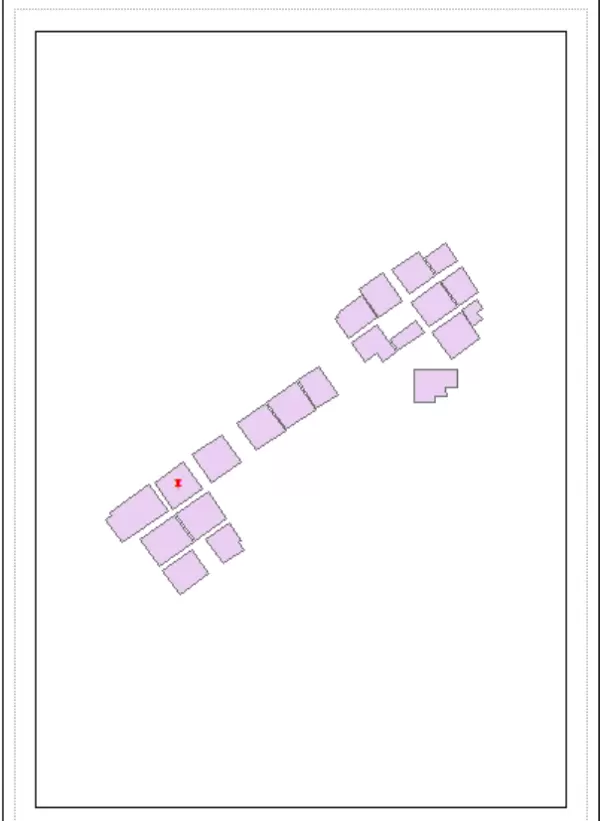

今天在处理地图制图时遇到了一个具体需求：如何通过数据驱动实现批量出图，并达到如下图所示的效果：
首先，需要准备一个面状要素图层作为基础数据。接着，使用ArcGIS工具箱中的“要素转点”工具，将该面图层的几何中心提取出来，生成对应的点图层。在此过程中，需确保原始面图层和生成的点图层都包含唯一的标识字段，例如“ID”，以便后续进行关联匹配。

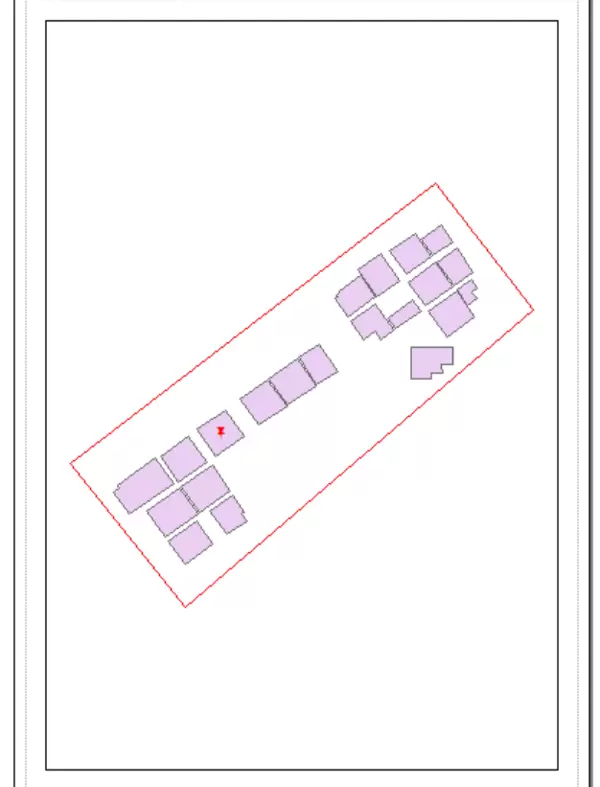

为了实现逐个面要素独立出图的目标，接下来需要手动创建一个新的面图层，并绘制一个覆盖所有原始面要素的范围框。这个范围框的边界应尽量与原始面图层的整体外轮廓保持一致，如下图所示：
随后，利用“空间连接（Spatial Join）”工具，将原始面图层的属性信息关联到这个新建的范围框上。在设置连接参数时，必须选择“JOIN_ONE_TO_MANY”模式，即一对多连接方式，以确保每一个原始面要素都会在输出结果中生成一条对应的记录。
完成空间连接后，新生成的范围框图层将包含原始所有面要素的属性信息，每条记录对应一个ID。此时，便可启用“数据驱动页面（Data Driven Pages）”功能进行批量出图设置。
配置方法如下：选择该新的范围框图层作为驱动图层，“名称字段”和“排序字段”均指定为“ID”字段。为了保证地图显示整洁，建议将该范围框图层的符号系统设置为无填充颜色、无边框颜色，使其在最终输出中不可见。
最后，打开“中心点”图层的属性面板，进入“定义查询”中的“页面定义查询”选项，勾选“启用”。将“页面名称字段”设置为“ID”，并勾选“匹配”选项，确保每个页面仅显示与当前ID对应的要素内容。
至此，数据驱动页面配置完成，可实现按每个面要素独立生成地图图像的目标。
首先，需要准备一个面状要素图层作为基础数据。接着，使用ArcGIS工具箱中的“要素转点”工具，将该面图层的几何中心提取出来，生成对应的点图层。在此过程中，需确保原始面图层和生成的点图层都包含唯一的标识字段，例如“ID”，以便后续进行关联匹配。
为了实现逐个面要素独立出图的目标，接下来需要手动创建一个新的面图层，并绘制一个覆盖所有原始面要素的范围框。这个范围框的边界应尽量与原始面图层的整体外轮廓保持一致，如下图所示：
随后，利用“空间连接（Spatial Join）”工具，将原始面图层的属性信息关联到这个新建的范围框上。在设置连接参数时，必须选择“JOIN_ONE_TO_MANY”模式，即一对多连接方式，以确保每一个原始面要素都会在输出结果中生成一条对应的记录。
完成空间连接后，新生成的范围框图层将包含原始所有面要素的属性信息，每条记录对应一个ID。此时，便可启用“数据驱动页面（Data Driven Pages）”功能进行批量出图设置。
配置方法如下：选择该新的范围框图层作为驱动图层，“名称字段”和“排序字段”均指定为“ID”字段。为了保证地图显示整洁，建议将该范围框图层的符号系统设置为无填充颜色、无边框颜色，使其在最终输出中不可见。
最后，打开“中心点”图层的属性面板，进入“定义查询”中的“页面定义查询”选项，勾选“启用”。将“页面名称字段”设置为“ID”，并勾选“匹配”选项，确保每个页面仅显示与当前ID对应的要素内容。
至此，数据驱动页面配置完成，可实现按每个面要素独立生成地图图像的目标。
