一、编码设计
FPGA或数字电路的顶层模块设计主要涵盖两大功能模块：
- LED灯控制：通过实例化4个独立的子模块，分别实现对4个LED灯亮灭模式的精准控制；
- 3-8译码器实例化：硬件接口已预留（当前未启用）。
1. 模块参数定义
采用参数化设计方法，定义了一个名为CLK_DIV的常量（其值为99999999），用于向子模块传递“分频系数”。由于系统时钟频率较高（例如50MHz），直接驱动LED会导致闪烁过快，人眼无法识别，因此需通过分频降低输出频率以实现可见效果。
说明：参数类似于“全局配置项”，在实例化子模块时可灵活调整。例如，在仿真阶段可将其设为较小数值以加快验证速度。
module top#
(
parameter RATE = 32'd99_999_999 //分频时钟计数参数
)parameterRATE2. 端口定义
模块包含以下端口信号：
- 输入信号：
clk（时钟）、rst_n（复位，低电平有效）； - 输出信号：
led（控制LED状态）； led为4位总线结构，每位对应一个独立的LED灯（其中led[0]连接第一个LED，依次类推）。
(
input I_sysclk, // 系统时钟（比如50MHz）
input I_rstn, // 全局复位（低电平有效）
output [3:0] O_led // 4个LED输出
);inputoutputO_led[3:0]O_led[0]3. LED控制部分（核心逻辑）
通过实例化四个相同的led_ctrl子模块来分别驱动四个LED灯。每个子模块接收不同的参数配置，从而实现多样化的显示效果（如快闪、慢闪、呼吸灯等）。
实例化语法如下所示：
子模块名 #(参数传递) 实例名 (端口连接)其中，mode和dir是子模块的关键控制信号：
mode决定LED的工作模式（如闪烁或常亮）；dir设定亮灭变化的方向。
初学者理解提示：每一个led_ctrl相当于一个独立的“LED控制器”，顶层模块为其提供时钟与复位信号，并通过设置不同的参数（如分频系数）使其表现出差异化行为。
run_ledrun_ledO_led[0]~O_led[3]run_led #(.RATE(RATE)) led0 (
.I_sysclk(I_sysclk),
.I_rstn(I_rstn),
.mode(1'b0), //模式选择0
.switch(1'b0), //开关选择0
.led_out(O_led[0])
);
run_led #(.RATE(RATE)) led1 (
...
.mode(1'b0),
.switch(1'b1), //开关选择1
.led_out(O_led[1])
);
run_led #(.RATE(RATE)) led2 (
...
.mode(1'b1), //模式选择1
.switch(1'b0),
.led_out(O_led[2])
);
run_led #(.RATE(RATE)) led3 (
...
.mode(1'b1),
.switch(1'b1),
.led_out(O_led[3])
);modeswitchmode/switch4. 3-8译码器部分（预留扩展功能）
该部分声明了寄存器类型变量decode_in和线网类型信号decode_out，完成了3-8译码器的基本连接结构。
功能说明：该译码器接收3位二进制输入（如3'b001），输出对应的8位独热码（例如仅decode_out[1]为高，其余为低）。
目前该模块并未实际使用——因为输入信号decode_in未被赋值（默认保持为0），故整个译码器处于闲置状态。此设计属于前瞻性布局，便于后续功能拓展（例如利用LED状态动态控制译码器输入）。
// 定义译码器的输入输出寄存器/线网
reg TOP_A0;
reg TOP_A1;
reg TOP_A2;
wire TOP_Y0;
wire TOP_Y1;
...
wire TOP_Y7;
// 例化3-8译码器
decoder_3_8 decoder(
.A0(TOP_A0),
.A1(TOP_A1),
.A2(TOP_A2),
.Y0(TOP_Y0),
...
.Y7(TOP_Y7)
);regwireA2A1A0000Y0=1TOP_A0~TOP_A2设计思路总结
- 模块化拆分：将LED控制与译码器功能分离为独立子模块，顶层仅负责互联，体现数字电路“分层设计”理念——先构建整体架构，再填充具体逻辑；
- 参数化复用：借助
parameter CLK_DIV = 99999999机制，使子模块具备可配置性，既满足实际硬件运行需求（大分频比），又支持仿真调试（小分频比）； - 功能预留设计：虽已例化3-8译码器但暂不激活，为未来功能升级预留硬件通路（如扩展更多LED或外设控制）。
源代码：
// 顶层模块
//module top
//(
// input I_sysclk, // 系统时钟信号
// input I_rstn, // 全局复位
// output [3:0] O_led //LED灯输出
//);
module top#
(
parameter RATE = 32'd99_999_999 //分频时钟计数，初始时钟过快，人眼观察会导致LED常亮
)
(
input I_sysclk, // 系统时钟信号
input I_rstn, // 全局复位
output [3:0] O_led //LED灯输出
);
//1.控制led灯
/////////////////////////////////////LED控制部分begin/////////////////////////////////////////////////////////////
run_led #
(
.RATE(RATE) //设置一个较小的时钟计数参数，可以大大缩小我们仿真需要的时间
)
led0 (
.I_sysclk(I_sysclk),
.I_rstn(I_rstn),
.mode(1'b0),
.switch(1'b0),
.led_out(O_led[0])
);
run_led #(
.RATE(RATE) //设置一个较小的时钟计数参数，可以大大缩小我们仿真需要的时间
)
led1 (
.I_sysclk(I_sysclk),
.I_rstn(I_rstn),
.mode(1'b0),
.switch(1'b1),
.led_out(O_led[1])
);
run_led #(
.RATE(RATE) //设置一个较小的时钟计数参数，可以大大缩小我们仿真需要的时间
)
led2 (
.I_sysclk(I_sysclk),
.I_rstn(I_rstn),
.mode(1'b1),
.switch(1'b0),
.led_out(O_led[2])
);
run_led #(
.RATE(RATE) //设置一个较小的时钟计数参数，可以大大缩小我们仿真需要的时间
)
led3(
.I_sysclk(I_sysclk),
.I_rstn(I_rstn),
.mode(1'b1),
.switch(1'b1),
.led_out(O_led[3])
);
/////////////////////////////////////LED控制部分end/////////////////////////////////////////////////////////////
//2.38译码器组合逻辑电路
//
reg TOP_A0;
reg TOP_A1;
reg TOP_A2;
wire TOP_Y0;
wire TOP_Y1;
wire TOP_Y2;
wire TOP_Y3;
wire TOP_Y4;
wire TOP_Y5;
wire TOP_Y6;
wire TOP_Y7;
decoder_3_8 decoder(
.A0(TOP_A0),
.A1(TOP_A1),
.A2(TOP_A2),
.Y0(TOP_Y0),
.Y1(TOP_Y1),
.Y2(TOP_Y2),
.Y3(TOP_Y3),
.Y4(TOP_Y4),
.Y5(TOP_Y5),
.Y6(TOP_Y6),
.Y7(TOP_Y7)
);
endmodule二、程序框架分析

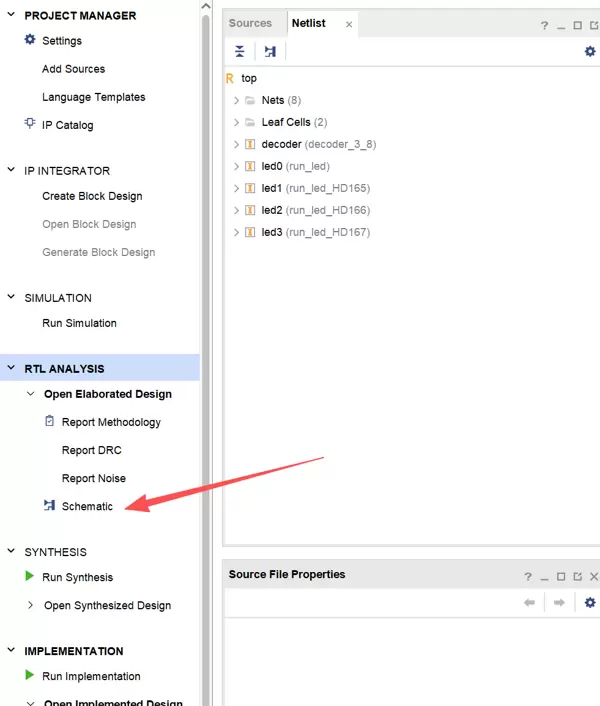

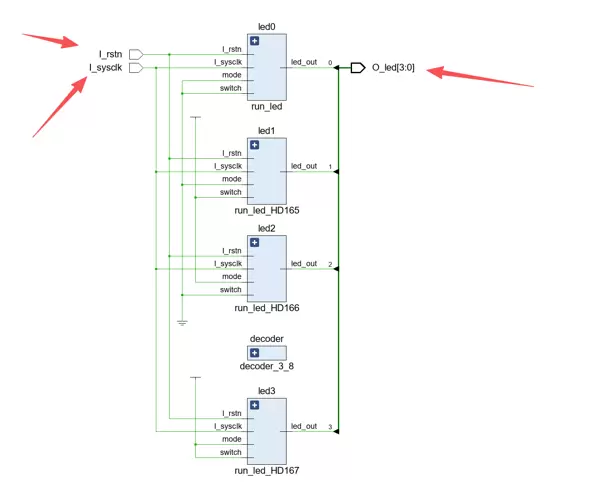

分析FPGA程序不应沿用传统软件编程的思维模式，而应基于电路原理图的分析方式，重点关注信号的连接关系与传输路径。也就是说，FPGA代码的解读方式应当等同于阅读电路图。
分析要点如下：
- 输入信号包括复位信号和外部晶振提供的时钟信号（频率为100MHz）；
- 内部集成了4个独立的LED控制电路，各自驱动一个LED灯；
- 3-8译码器电路未与其他模块建立连接，因此当前无实际作用。
三、仿真结果

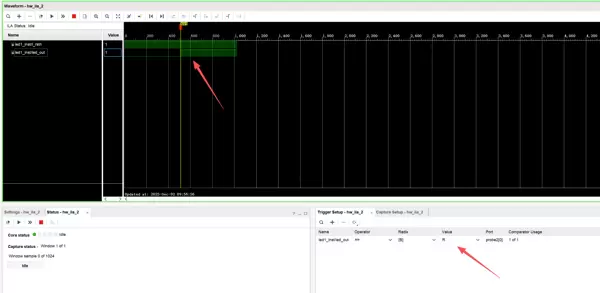

仿真波形显示结果符合预期设计目标。
四、总结

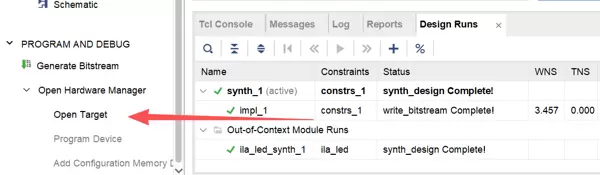

通过本次实践，成功完成了首个FPGA程序的编写与板级验证，深入剖析了程序的整体架构，同时熟悉了基本开发流程。尽管示例较为基础，尚未编写Testbench进行RTL级仿真，也未涉及XDC等硬件约束文件的创建——这些环节在完整的FPGA工程中至关重要。
完成第一个项目意味着正式迈入FPGA领域的大门，同时也掌握了开发工具的基本操作流程。若能持续采用此类实践方法积累经验，长期坚持，必将逐步掌握FPGA核心技术。
