在ArcGIS中实现图形要素内缩操作的技术解析
1. 内缩操作的基本概念与目标
在空间分析和地图制图过程中，图形要素的内缩（Inward Offset）是一种常见的几何处理方式，主要用于生成内部缓冲区、缩小区域范围或支持拓扑关系分析。其核心目的在于：在尽量保留原始形状特征的基础上，将面或线等要素按照设定的距离向内部收缩。
2. 利用缓冲区工具实现负向偏移
在ArcGIS平台中，最常用且高效的内缩方法是使用“缓冲区（Buffer）”工具，并通过设置负值距离来实现向内收缩的效果。例如，若需将某个多边形要素向内缩减100米，则可在该工具的参数设置中将“Distance”字段填写为-100米。
此方法主要适用于面要素的直接处理。而对于线要素，则不能直接进行负缓冲操作，通常需要先将其转换为闭合的面要素（如借助Feature To Polygon工具），再执行负距离缓冲。
arcpy.Buffer_analysis("input_polygon", "output_polygon", "-100 Meters")3. 面要素与线要素的处理差异
| 要素类型 | 推荐处理方式 | 注意事项 |
|---|---|---|
| 面要素 | 直接应用Buffer工具并设置负距离 | 避免设置过大的内缩距离，以防产生空几何 |
| 线要素 | 先转换为面要素，再进行缓冲处理 | 确保线条已闭合或具备正确的拓扑结构，以提高转换成功率 |
4. 内缩过程中的常见几何异常
执行内缩操作时，容易出现以下几类几何问题：
- 多部件要素分裂：原本单一的要素可能被拆分为多个独立部分；
- 空几何生成：当内缩距离超过要素尺寸时，可能导致几何体完全消失；
- 拓扑错误：如出现重叠区域、缝隙或非闭合边界，影响后续分析精度。
这些问题会干扰后续的空间叠加、统计分析及可视化表达，因此必须在操作前采取预防措施。
5. 数据预处理：保障几何完整性
为了提升内缩操作的成功率与结果质量，建议在执行缓冲之前，使用“修复几何（Repair Geometry）”工具对原始数据进行检查与修正。该流程可有效识别并修复诸如自相交、环方向错误或空节点等问题。
arcpy.RepairGeometry_management("input_features")通过预先清理数据，能够显著减少因几何缺陷导致的异常输出，确保最终结果的稳定性和可用性。
6. 内缩操作的标准工作流
以下是完整的内缩处理流程示意图，涵盖从输入到输出的关键步骤：
graph TD A[原始数据] --> B{是否为线要素?} B -- 是 --> C[转换为面要素] B -- 否 --> D[直接缓冲] C --> D D --> E[设置负缓冲距离] E --> F[执行修复几何] F --> G[输出内缩结果]具体操作步骤

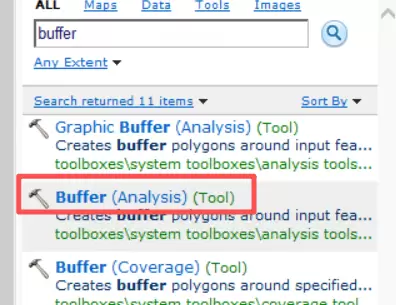

- 启动缓冲区（Buffer）工具模块；

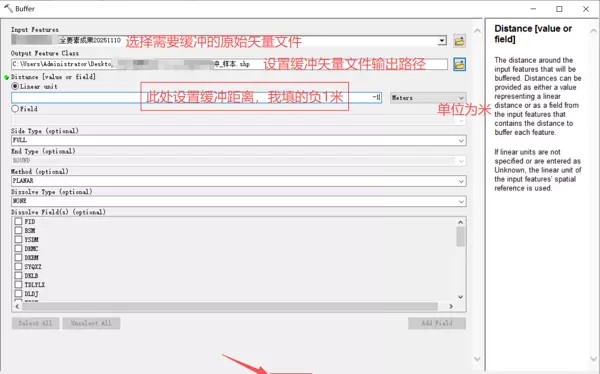

- 配置相关参数，包括选择输入要素、指定输出路径以及设定负缓冲距离；

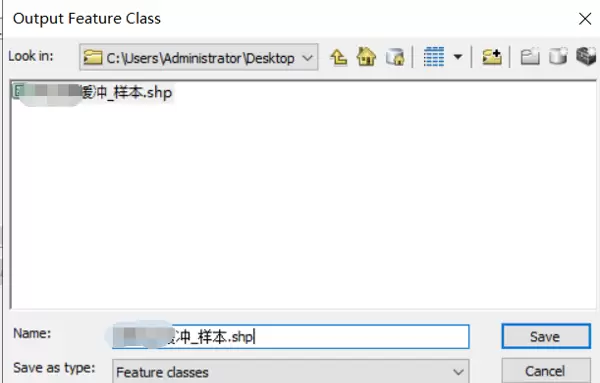

- 完成参数设置后，确认输出路径无误； 下面是设置缓冲矢量输出路径
- 所有选项确认无误后，点击“OK”按钮开始执行处理任务。
