实验目标

• 掌握路由器的基本功能及其配置方法，深入理解网络互联机制与路由工作原理；
• 熟悉路由表的结构，能够正确配置静态路由；
• 学习动态路由协议的配置流程，重点掌握RIP-2协议的运行机制；
• 了解链路状态型路由协议（如OSPF）的工作过程；
• 理解PPP和PPPoE协议的应用场景，并能在路由器上完成相关配置。

实验任务

1. 完成路由器的基础参数设置；
2. 实施各类路由协议的配置，包括静态路由、RIP及OSPF；
3. 进行PPP协议的相关配置；
4. 实现PPPoE拨号连接的部署。

实验所需环境（软硬件条件）

硬件设备：

• AR2200E型号路由器 × 2台；
• PC终端计算机 × 3台；
• 标准网线（直通或交叉类型） × 3根；
• 专用AS接口转换线缆 × 1根。

软件工具：

• SecureCRT 等远程终端仿真程序。

一、操作流程

1. 依据实验要求，为各路由器的接口分配并设置对应的IP地址参数；
2. 对PC1与PC2配置指定的IP信息，并根据指导执行不同端口间的PING连通性测试；
3. 按照新的网络规划调整路由器接口及PC设备的IP地址，再次进行PING检测；
4. 重复以上步骤，确保所有配置项均被验证通过，完成全部实验内容。

二、实验数据记录

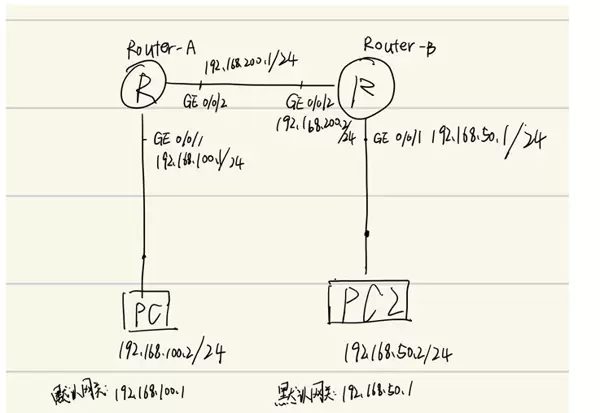

★ 绘制实验网络拓扑结构图，清晰标注每个设备接口的IP地址。（可拍照或截图上传）

1. 路由器接口基础配置结果

测试步骤	端口	IP 地址	连通性
1	Router-A g0/0/1	192.168.100.1	通
2	Router-A g0/0/2	192.168.200.1	通
3	Router-B g0/0/1	192.168.50.1	不通
4	Router-B g0/0/2	192.168.200.2	不通
5	PC2	192.168.50.2	不通

2. 静态路由协议配置情况

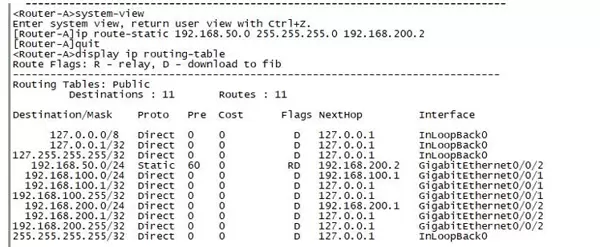

（1）执行 display ip routing-table 命令查看Router-A的当前路由表信息（需截图保存）；

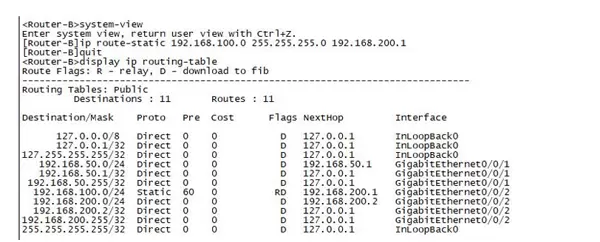

（2）同样方式查看Router-B的路由表内容（截图）；

（4）静态路由配置完成后进行连通性测试的结果如下：

测试步骤	端口	IP 地址	连通性
1	Router-A g0/0/1	192.168.100.1	通
2	Router-A G0/0/2	192.168.200.1	通
3	Router-B G0/0/1	192.168.50.1	通
4	Router-B g0/0/2	192.168.200.2	通
5	PC2	192.168.50.2	通

3. RIP 动态路由协议配置

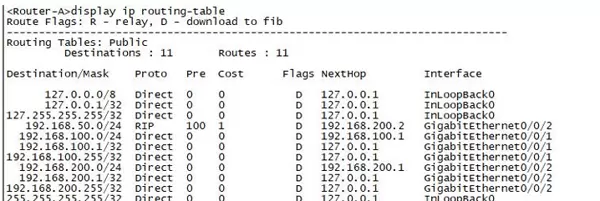

（1）使用命令行工具查看Router-A的路由表状态（抓图留存）；

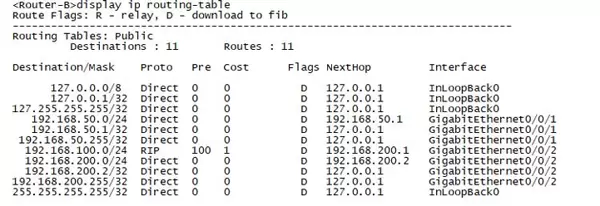

（2）检查Router-B的路由表条目（截图）；

（3）完成RIP协议配置后的网络连通性测试结果：

测试步骤	端口	IP 地址	连通性
1	Router-A g0/0/1	192.168.100.1	通
2	Router-A G0/0/2	192.168.200.1	通
3	Router-B G0/0/1	192.168.50.1	通
4	Router-B g0/0/2	192.168.200.2	通
5	PC2	192.168.50.2	通

4. OSPF 路由协议配置

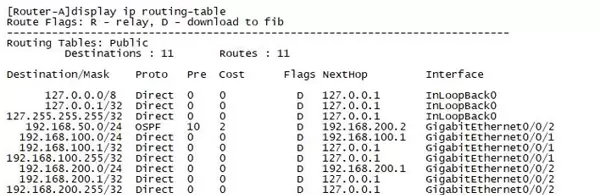

（1）运行 display ip routing-table 查看Router-A的路由表详情（截图）；

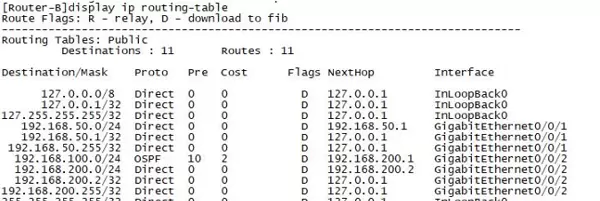

（2）获取Router-B的路由表快照（截图）；

（3）完成OSPF配置后进行连通性验证的结果：

测试步骤	端口	IP 地址	连通性
1	Router-A g0/0/1	192.168.100.1	通
2	Router-A G0/0/2	192.168.200.1	通
3	Router-B G0/0/1	192.168.50.1	通
4	Router-B g0/0/2	192.168.200.2	通
5	PC2	192.168.50.2	通

6. PPPoE 配置（基于CHAP认证，选做项目）

（1）查看PPPoE服务器端的会话状态及相关配置（截图）；

（2）查看PPPoE客户端的连接状态和配置信息（截图）；

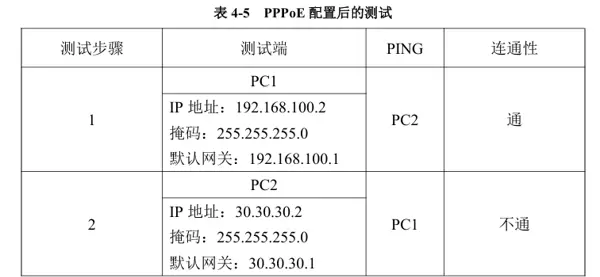

（3）最终的网络连通性测试结果展示：

三、问题分析与讨论

（1）为何必须在所有路由器都完成路由配置后才能实现通信？
答：数据包在网络之间的转发依赖于每台路由器中的路由表。若某一路由器缺少通往目标网络的有效路由条目，则无法将报文正确转发至下一跳。只有当整个路径上的所有设备均具备完整且准确的路由信息时，端到端通信才得以建立。

（2）静态路由有哪些优点？适用于哪些场景？
答：主要优势包括：
- 高效性：无需运行复杂的路由协议，减少CPU占用与带宽消耗；
- 稳定性：路由路径固定，不会因网络波动引发路由震荡；
- 安全性：由管理员手动设定，不易受到外部攻击或非法更改。
适用场合：
- 小型局域网环境，拓扑结构简单；
- 存在固定传输路径的需求，如主备链路切换；
- 对安全性和可控性要求较高的专有网络或隔离子网。

（3）OSPF 与 RIP 协议之间存在哪些关键差异？
答：两者的核心区别体现在以下几个方面：
- 算法类型：OSPF采用链路状态算法（LSA），而RIP基于距离矢量算法（DV）；
- 收敛速度：OSPF收敛迅速，RIP由于周期性更新导致收敛较慢；
- 跳数限制：OSPF无最大跳数限制，适合大型网络；RIP最多支持15跳，超过即视为不可达；
- 更新机制：OSPF仅在网络拓扑发生变化时发送增量更新，节省资源；RIP则定时广播整个路由表；
- 配置复杂度：OSPF配置相对复杂但扩展性强，适用于大规模网络；RIP配置简便，更适合小型网络部署。

（4）在PPPoE实验中，为什么PC2无法PING通PC1？
答：该现象通常源于PPPoE会话未成功建立，或认证失败导致虚拟拨号接口未能获取有效IP地址。此外，也可能由于NAT配置缺失、ACL规则拦截、路由表中缺少对应公网/私网路由等原因造成通信中断。需要逐项排查拨号状态、接口IP、路由条目及防火墙策略等配置是否正确。

由于PC2使用的IP地址为公网IP，而PC1的IP地址属于私网IP，私网IP是专用于内部局域网络的地址，不具备在公网中直接路由的能力。因此，公网上的设备无法通过路由直接寻址到私网中的设备。

在这种情况下，PC2虽然位于公网，但由于网络结构的限制，无法与使用私网IP的PC1建立直接通信。这也导致了PC2无法成功Ping通PC1。
