Simulink 多储能电池组（4组）SOC均衡控制仿真模型解析
在新能源储能系统的实际开发过程中，多电池组之间的SOC（荷电状态）不一致问题，常常类似于车辆四个轮胎气压不同——不仅降低系统整体效率，还可能埋下安全风险。本文将深入剖析一个基于Simulink搭建的四电池组SOC均衡控制仿真模型，直观展示其工作原理与设计逻辑。
该仿真模型集成了4个初始SOC不同的电池单元、双向DC/DC变换器以及由Stateflow实现的智能均衡控制策略。整个系统结构清晰，便于用户自定义设置初始SOC值、充放电电流等关键参数，具备良好的可扩展性与教学价值。
系统架构与核心控制机制
从整体结构来看，四个电池模块并行运行，各自连接一个双向DC/DC转换器，如同列车中每节车厢配备独立变速装置。而Stateflow控制模块则扮演“中央调度员”的角色，持续监测各电池的SOC状态，并根据差异动态调整能量流动方向。
控制逻辑采用周期性判断机制，每隔0.1秒执行一次评估。当检测到最大SOC差值超过预设阈值（如5%）时，立即启动均衡流程。其核心策略具有自适应特性：若整体平均SOC低于50%，优先对SOC最低的电池进行充电；反之，则引导SOC最高的电池主动放电。这种基于工况动态切换的策略，显著优于固定阈值控制方式，提升了系统的响应精度与稳定性。
function [mode, target] = SOC_Balancer(soc1, soc2, soc3, soc4)
soc_array = [soc1 soc2 soc3 soc4];
avg_soc = mean(soc_array);
if max(soc_array) - min(soc_array) > 5 % 5%阈值
[max_soc, max_idx] = max(soc_array);
[min_soc, min_idx] = min(soc_array);
if avg_soc < 50 % 整体需要充电
mode = 'Charge';
target = min_idx; % 给最饿的电池开小灶
else
mode = 'Discharge';
target = max_idx; % 让吃撑的电池多干活
end
else
mode = 'Idle'; // 大家电量差不多，集体躺平
end
end双向DC/DC变换器的设计实现
作为能量传输的关键部件，双向DC/DC模块采用了三闭环控制结构：
- 外环：SOC均衡环，负责生成目标电流指令
- 中环：电压环，通过PI控制器调节输出电压
- 内环：电流环，利用PWM信号实现精确电流跟踪

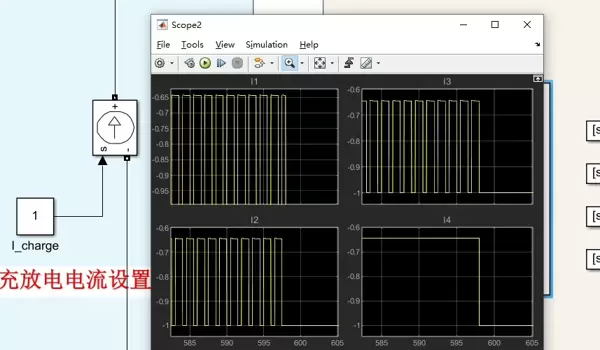

该分层控制架构确保了系统在不同负载和SOC条件下均能稳定运行。此外，模型提供了图形化参数配置界面，支持通过滑动条实时修改各电池的初始SOC（例如设定为70%、65%、80%、60%），极大方便了调试与验证过程。
在一次测试中，曾将第三个电池的初始SOC设为90%，控制系统迅速识别其为“高SOC重点对象”，并重新分配其余电池的能量流向与电流比例，反应灵敏，逻辑严密，犹如教师发现学生间学习进度失衡后及时干预。
仿真结果分析与优化细节

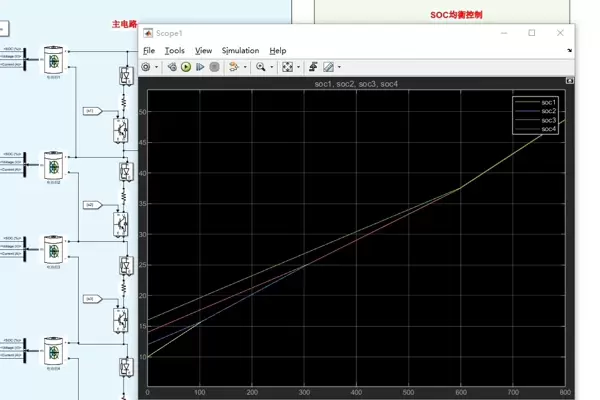

观察仿真波形图可见，在前30秒内，四组电池的SOC曲线呈发散趋势，各自变化路径明显不同。一旦均衡机制被触发，各曲线逐步向平均SOC值靠拢，最终趋于一致。值得注意的是，当3号电池SOC下降至约75%时，控制策略自动转入小电流微调模式，避免过度补偿导致反向偏离，体现了良好的闭环调节能力。
实用技巧与工程建议
为了提升控制系统的鲁棒性，在Stateflow中引入了truth_table机制，穷举了所有16种可能的SOC大小排列组合，彻底消除控制盲区。这相当于为调度员配备了一本完整的应急预案手册，无论电池状态如何波动，系统都能找到对应的处理方案。
对于初学者而言，需特别注意电池内阻参数的设置。不应直接照搬数据手册中的标称值，因其在实际运行中会随温度、老化程度等因素发生显著变化。推荐在模型中加入查表（Look-up Table）模块，结合实测数据动态修正内阻值，使仿真结果更贴近真实工况。唯有实现虚实融合，才能真正锤炼出可靠的系统设计能力。
