研究背景
本文发表于期刊《Engineering》，2025年10月刊，作者来自华中科技大学与清华大学。该研究被SCI、EI收录，影响因子达11.6，属工程技术领域Q1区高水平论文（DOI: 10.1016/j.eng.2025.04.003）。
文章聚焦计算机数控（CNC）系统的智能故障诊断问题，提出将大语言模型（LLM）与领域知识图谱（KG）深度融合的创新方法，旨在突破传统诊断技术在知识组织、动态适应和数据融合方面的瓶颈。
研究挑战与目标
传统故障诊断主要依赖专家系统，但存在三大局限：
- 知识组织效率低，难以快速检索与关联；
- 静态知识结构无法适应复杂多变的工程环境；
- 缺乏对实时传感器数据与专家经验的有效集成。
而纯大语言模型虽具备强大语义理解能力，却在垂直工业场景中易产生“幻觉”，且缺乏深层领域逻辑支撑，难以满足高可靠性要求。
为此，本研究的目标是构建一个融合LLM与知识图谱的智能诊断框架，实现精准、可解释、持续进化的CNC故障诊断系统。

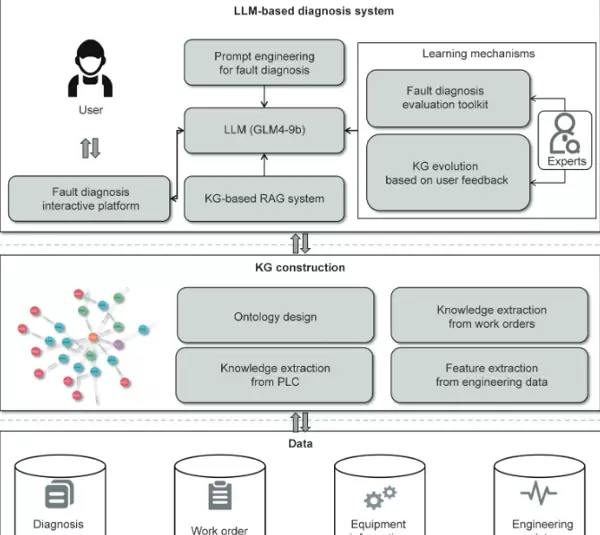

系统整体架构
系统采用三层设计：
- 数据层（Data Foundation）：整合PLC代码、维修工单、设备文档及实时传感器数据等多源异构信息；
- 图谱构建层（KG Construction）：结合“自顶向下”的本体建模与“自底向上”的深度学习驱动的知识抽取；
- 应用层（Diagnosis & Learning）：包含基于子图划分的检索增强生成（KG-RAG）机制，以及“人在回路”支持下的知识动态更新模块。
关键技术方法
一、多源异构知识图谱构建
为建立结构化、可推理的知识底座，研究构建了覆盖CNC全生命周期的领域知识图谱。

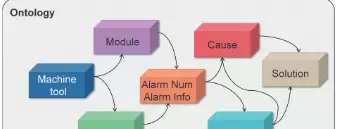

1. 本体设计
采用“自顶向下”与“自底向上”相结合的策略：
- 自顶向下：依据专家系统与已有数据模式定义核心概念体系；
- 自底向上：利用信息抽取技术从非结构化文本中挖掘潜在知识单元。
共定义7类核心实体：设备、模块、参数、报警号、现象、原因、解决方案。
并设定关键关系类型，如“报警号→现象”、“原因→解决方案”，形成逻辑闭环。
2. 多源数据抽取与融合
结构化数据 — PLC梯形图处理
- 将梯形图转化为可解析的文本描述；
- 分析开关状态及其串并联逻辑关系；
- 进行逻辑映射，将故障划分为“操作动作”与“故障发生条件”，作为图谱节点；
- 建立报警数据与解决方案之间的确定性关联路径。
非结构化文本 — 历史维修工单解析
- 借助大语言模型强大的语义理解能力；
- 通过提示工程（Prompt Engineering）设计专用模板，引导模型提取“故障现象”、“故障原因”、“解决方案”三元组；
- 提取结果经清洗与专家审核后，转化为标准三元组存入图谱。
时序信号 — 工程传感器数据特征提取

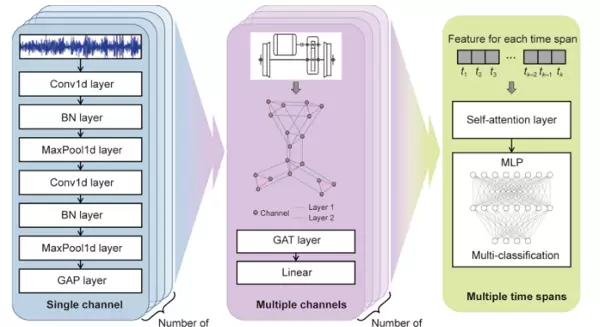

使用故障前10秒的“黑匣子”数据（如振动、电流、温度等），通过三阶段深度学习模型处理：
- 单通道特征提取：采用Conv1d CNN网络提取各传感器独立特征；
- 多通道融合：利用图注意力网络（GAT）捕捉不同传感器间的空间依赖关系；
- 指令域联合分析：引入自注意力机制（Self-attention），结合机器运行指令，分析时间维度上的异常模式。
最终提取的特征作为属性绑定至“设备模块”实体，用于后续实时诊断推理。
高质量案例注入 — 标准诊断案例库
- 引入约500个由华中数控提供的典型故障案例，涵盖机械、电气、软件三大类；
- 案例直接解析为图谱节点，构成高质量初始知识集。

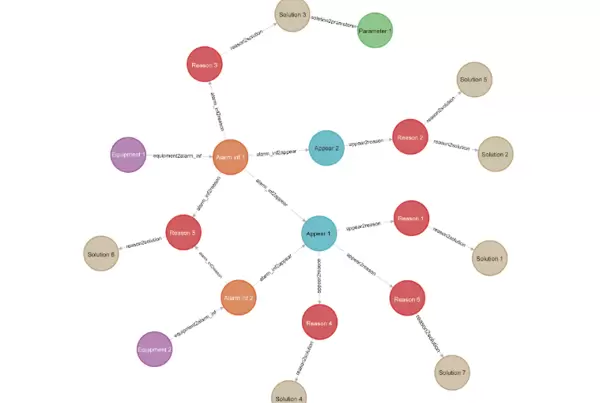

3. 图谱存储与规模
- 选用Neo4j图数据库进行知识存储与高效查询；
- 最终图谱包含1549个实体节点和1334条关系边。
二、基于知识图谱的RAG推理机制
为抑制大模型幻觉、提升诊断准确性，研究提出一种新型KG-RAG框架。
子图检索与动态划分
不同于传统RAG基于文本片段匹配，本文方法聚焦于逻辑关联子图的检索。
- 实体识别与定位：用户输入故障描述或报警码后，首先由LLM识别关键实体；
- 子图提取：以识别出的实体为锚点，在Neo4j中向外扩展，提取与其相关的所有可能原因、解决路径及相关参数，形成局部子图。
多轮交互式诊断游走
在生成的子图中可能存在多条故障传播路径，系统通过以下方式实现精准排查：
- 路径导航：可视化展示潜在故障链路；
- 交互式排查：结合工程师反馈，逐步排除无关路径，聚焦最可能根因；
- 人在回路更新：诊断过程中的新发现可反哺图谱，实现知识闭环进化。
提示词工程
角色提示 (Role Prompts)
将大语言模型（LLM）设定为CNC故障诊断助手，明确其专业领域、语言风格和响应规范，确保输出符合工业诊断场景的专业要求。
任务提示 (Task Prompts)
强制LLM仅依据从知识图谱中检索到的路径进行回答，禁止脱离图谱内容生成信息，从而有效抑制模型“幻觉”现象，提升诊断可靠性。
实时数据辅助决策机制
特征映射
系统通过传感器实时采集机床运行数据，并利用深度学习模型对这些数据进行处理，提取关键状态特征（如电流、振动RMS值等），用于后续推理判断。
路径剪枝
提取的实时特征会被映射到知识图谱中的相应节点。例如，若某条故障路径成立的前提是“电流正常”，但实际监测显示“电流过高”，则该路径将被自动切断（即剪枝），无需用户参与即可排除错误诊断方向。
三、动态学习机制
旨在解决传统专家系统知识库静态固化、难以适应新故障模式的问题，实现系统的持续进化。

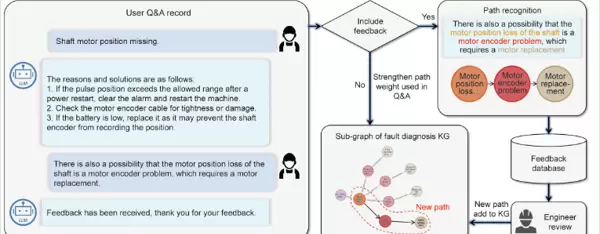

人在回路（Human-in-the-loop）反馈闭环
路径权重调整
当用户认可某次诊断结果或未提出异议时，系统会自动提升对应诊断路径的权重。在未来的推理过程中，高权重路径将被优先匹配与推荐，提升诊断效率与准确性。
新知识捕获
在人机交互过程中，若用户提供新的故障现象或解决方案，LLM将从中提取潜在的新诊断路径，并暂存于反馈库中，等待进一步处理。
双重审核机制
首先由大模型对新增路径进行初步语义合理性过滤；随后工程师定期审查反馈库存储的内容，确认无误后将其合并至主知识图谱，保障知识更新的质量与安全性。
实验设计与结果
一、实验设计
数据集
- 通用能力测试：采用MMLU和AI2-ARC标准数据集评估模型基础理解与推理能力。
- 垂域能力测试：构建专用CNCLU数据集，包含200道CNC领域专业问答题，用于评估模型在数控机床故障诊断中的表现。
基座模型对比
对比了多个主流开源模型的表现，包括ChatGLM3-6b、GLM4-9b以及Qwen系列，重点考察其在专业任务中的准确率与响应速度。
量化分析
比较GPTQ与GGUF两种量化方式对模型性能的影响，在精度损失与推理效率之间寻找最优平衡点。
选型结论
最终选定Qwen2.5-7b-Instruct（GGUF量化版本），因其在诊断准确率、推理延迟和显存占用方面综合表现最佳，适合部署于工业边缘设备。
二、实验结果

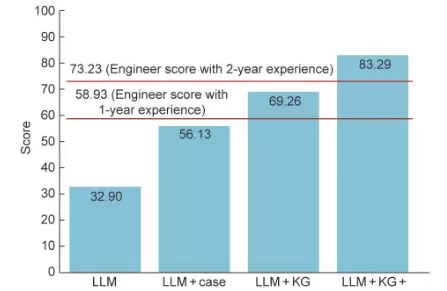

实验结果一：诊断性能对比（Results - Performance）
通过评分体系对比不同架构下的诊断能力：
- 纯LLM：32.90分，表现较差，存在大量幻觉输出。
- LLM + 案例库：56.13分，有所提升，但仍受限于非结构化检索精度。
- LLM + KG：69.26分，已接近一年经验工程师水平。
- LLM + KG + 学习机制：83.29分，显著优于两年经验工程师的73.23分。

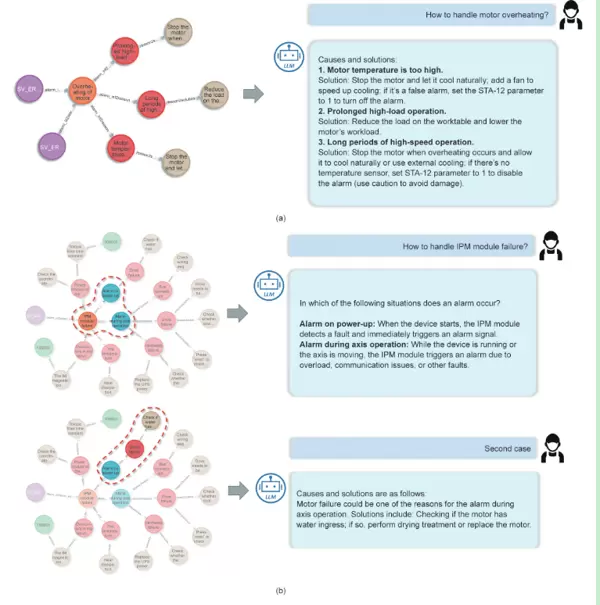

实验结果二：多轮对话与实时性验证（Results - Case Study）
交互实测：系统通过多轮提问（如“报警是否在启动瞬间触发？”）逐步缩小故障范围，有效排除干扰项。
实时数据融合：结合传感器数据（如振动RMS异常）进行联合判断，突破纯文本推理局限，增强定位精度。
研究结论
- 所提出的集成系统在CNC故障诊断任务中显著优于传统方法及初级工程师，具备实际应用价值。
- 知识图谱有效遏制了大模型在垂直领域的“幻觉”问题：
- 结构化约束：通过整合设备、报警、现象、原因等多源信息构建知识图谱，结合基于子图的RAG推理机制，将LLM的生成范围严格限定在可信知识边界内。
- 多源融合价值：实现了非结构化文本（维修工单）、半结构化逻辑（PLC程序）与数值型工程数据（传感器信号）的统一建模，支持更深层次的复合推理。
- “人在回路”的学习机制推动知识动态演进：
- 解决静态瓶颈：传统专家系统知识更新困难，而本研究提出的双回路机制（路径权重调整 + 新知捕获）使系统具备自我优化能力。
- 长期价值：系统可在使用过程中不断吸收新故障案例，适应工艺变化与新型故障，缓解工业现场知识滞后问题。
- 模型选型与落地可行性得到验证：
- 基座模型选择：经多轮测试，Qwen2.5-7b-Instruct（GGUF量化版）在准确性、推理速度与资源消耗间达到最优平衡，适用于工业现场部署。
- 量化优势：尽管量化带来轻微精度下降，但大幅提升了推理速度，满足高实时性诊断需求。
研究意义
- 多模态融合：成功将PLC逻辑、维修工单、传感器数据统一纳入知识图谱框架，打破数据孤岛。
- 动态RAG：通过子图划分与学习机制协同，解决了传统RAG知识更新慢、检索不准的问题。
- 工程化落地：验证了GGUF量化模型在边缘计算设备上的高效运行能力，具备规模化部署潜力。
对本课题的启示
- 数据清洗：可借鉴其多源异构数据处理流程，为模型微调构建高质量指令集，或为RAG系统准备结构清晰的知识库。
- 物理融合：利用深度学习提取物理特征并注入知识图谱，既扩展了静态知识容量，又为动态推理提供实时约束条件。
- 动态更新：通过“人在回路”的闭环反馈机制，实现知识图谱的在线迭代与持续优化。
专业名词解释
1. 核心概念（Core Concepts）
CNC (Computer Numerical Control)
外行定义：计算机数控。通俗讲，就是用计算机编写程序来控制机床的运动轨迹和加工过程，取代传统的手工操作或手动调节，是现代自动化制造设备的“大脑”。
LLM (Large Language Model)
外行定义：大语言模型。一种能够理解并生成自然语言的人工智能系统，经过海量文本训练，具备较强的语言表达和逻辑推理能力，可应用于问答、写作、编程等多种任务。
像 ChatGPT 或文心一言这类超级 AI，具备处理海量文本的能力，不仅能理解人类语言，还能生成结构合理、语义通顺的文章或代码。
RAG (Retrieval-Augmented Generation)
外行定义：检索增强生成。可以理解为给擅长语言但缺乏专业知识的 AI 配备了一本“专业参考书”。当面对专业问题时，AI 不再依赖模糊的记忆胡编乱造，而是先从知识库中精确“翻页”检索相关信息，再结合内容生成回答。这项技术是当前抑制 AI 产生错误信息最有效的手段之一。
Hallucination
外行定义：幻觉。指的是 AI 在输出时表现得非常自信，但实际上内容完全错误。例如，它可能会流畅地陈述“林黛玉倒拔垂杨柳”，语法无误却事实荒谬。在工业诊断场景中，这种“一本正经地胡说八道”可能导致严重后果。
KG (Knowledge Graph)
外行定义：知识图谱。一种以“关系网络”形式组织知识的数据库，类似于思维导图。它不仅存储“电机”和“过热”这样的词汇，更重要的是记录“电机 --导致--> 过热”这类逻辑关联，使计算机能够理解事物之间的因果联系。
Ontology
外行定义：本体。作为知识图谱的“骨架”或“数据模板”，它定义了图谱中应包含哪些核心类别，比如“故障现象”、“可能原因”、“解决方案”等，确保数据结构统一、逻辑清晰，避免信息混乱。
Work Order
外行定义：维修工单。设备维修完成后由技术人员填写的操作记录，内容包括“哪个部位损坏”、“采取了何种修复措施”等。这些记录蕴含大量实践经验，但由于书写随意、格式不一，通常需要经过清洗与结构化处理才能被系统利用。
PLC (Programmable Logic Controller)
外行定义：可编程逻辑控制器。专用于工业环境的“硬核计算机”，负责控制各类机械动作，如开关启停、电机运转等。其特点是稳定性强、抗干扰能力高，通常使用梯形图进行编程。
Ladder Diagram
外行定义：梯形图。一种面向 PLC 的图形化编程语言，外观类似电气电路图。研究中常将其转化为自然语言描述，以便让 AI 理解设备的控制逻辑流程。
Conv1d (1D Convolution)
外行定义：一维卷积。常用于分析时间序列数据（如振动信号、音频波形）的算法，能从连续的数据流中识别出关键特征模式，提取对故障诊断有用的波形信息。
GAT (Graph Attention Networks)
外行定义：图注意力网络。一种专门处理网状结构数据的深度学习模型。在传感器网络分析中，它能够自动判断不同传感器之间的关联强度，并为更重要的连接分配更高的“注意力权重”。
Prompt Engineering
外行定义：提示词工程。一门“如何向 AI 提出请求”的技巧。通过精心设计输入语句的方式（例如：“你现在是一名拥有20年经验的维修专家……”），引导 AI 输出更符合实际需求的回答，提升交互效果。
Fine-tuning
外行定义：微调。相当于对一个已具备广泛知识的基础大模型进行“岗位专项培训”，使其深入掌握某一特定领域（如数控机床维护）的专业知识，从而胜任具体任务。
MMLU (Massive Multitask Language Understanding)
外行定义：大规模多任务语言理解测试。被誉为 AI 界的“高考”，涵盖数学、历史、法律等多个学科领域，用于全面评估 AI 模型的综合认知水平。
CNCLU (CNC Language Understanding)
外行定义：作者自创的数控领域专业测评体系。专门用于测试 AI 对数控机床相关知识的理解程度，用以证明通用型 AI 在此类高度专业化场景下往往表现不佳，难以达到实用标准。
Quantization (GPTQ / GGUF)
外行定义：量化。一种模型压缩技术，类似于给 AI 模型“瘦身”。通过将模型中的高精度数值（如 3.1415926）近似为低精度表示（如 3.14），显著减小模型体积并提升运行效率，便于部署到配置较低的工业控制系统中。
