工业数采软件与楼宇自控系统的融合集成
1. 协议特性与定位
KNX（Konnex）是住宅及楼宇自动化领域的国际标准协议（ISO/IEC 14543），广泛应用于智能建筑系统中。相较于工业现场总线如Modbus、Profinet等，KNX更强调事件驱动机制和分布式控制架构。
分布式智能
KNX网络不依赖中央控制器，每个设备（如开关、传感器、执行器）均内置微处理器，具备独立决策能力，从而实现高可靠性与系统容错性。
事件驱动通信
不同于PLC的周期性轮询方式，KNX仅在设备状态发生变化时才发送报文，显著降低总线负载，提升响应实时性，特别适用于低延迟控制场景。
强类型数据定义（DPT）
KNX通过标准化的数据点类型（Datapoint Types, DPT）规范了各类信号的编码格式，确保不同厂商设备之间的互操作性和数据一致性。
2. 典型应用场景
作为工业数据采集系统，接入KNX网络可获取多个子系统的运行数据，服务于能耗管理、设备维护或数字孪生平台建设。主要采集对象包括：
- 照明系统：采集灯具开关状态、调光亮度百分比、故障报警信息。
- 暖通空调（HVAC）：监测室内实际温度、设定温度、风机运行模式、水阀或风门开度等参数。
- 遮阳控制系统：读取窗帘位置、百叶角度，以及风雨传感器触发状态。
- 能源计量模块：通过KNX接口连接的智能电表，获取电压、电流、有功功率及累计电量。
- 环境感知系统：收集CO浓度、PM2.5空气质量指数、光照强度、人体移动检测等环境数据。
3. 核心通信机制解析
在开发数据采集驱动前，需深入理解KNX的通信逻辑——其核心并非基于设备IP寻址，而是围绕“功能”进行通信组织。
组地址（Group Address）
数采软件主要与组地址交互。例如，当物理地址为
1.1.51/0/111.1.101/0/1即可掌握灯的状态变化。
数据点类型（DPT）
报文内容的解析必须依据对应组地址所绑定的DPT类型：
：开关量（Switch），0表示关闭，1表示开启。DPT 1.001 (1 bit)
：比例值（Scaling），用于表示0-100%范围，原始值通常映射为0-255。DPT 5.001 (1 byte)
：温度值（Temperature），采用半精度浮点数编码。DPT 9.001 (2 byte float)
4. 网络拓扑结构与通信分层

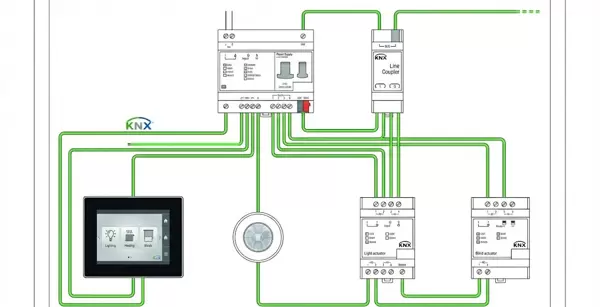

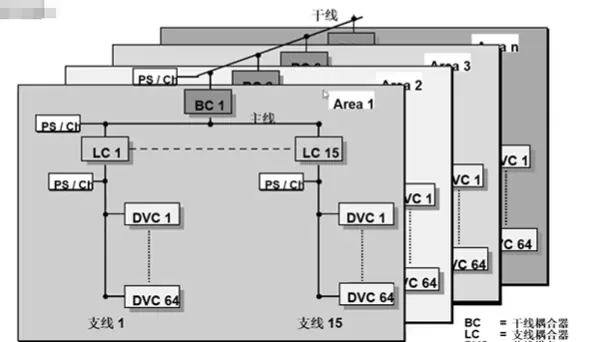

KNX采用层级化网络结构，这对数据包的路由与过滤至关重要。完整的KNX网络由支线、区域和主干网构成。
支线（Line）

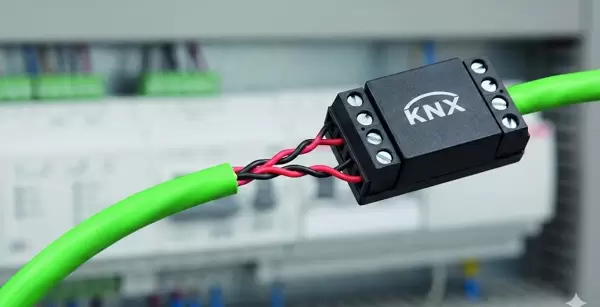

是最小的物理网段，通常使用双绞线（TP1）连接设备。单条支线上最多支持64个设备，通过中继器可扩展至255个。
主干线（Main Line）
用于连接多个支线形成一个区域（Area），常借助线路耦合器（Line Coupler）实现跨支线通信，并具备流量隔离功能。
主干网（Backbone）
连接多个区域，在现代大型建筑中普遍采用KNXnet/IP技术构建高速主干网络，实现跨区域高效通信。
IP融合架构

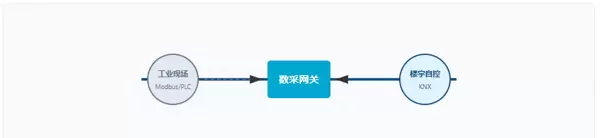

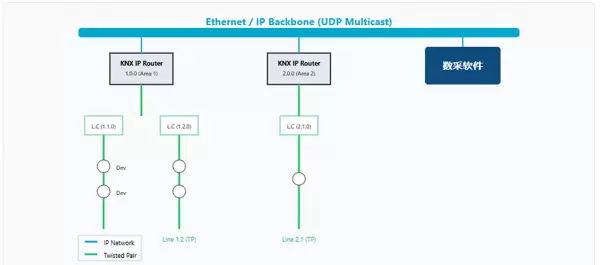

在数据采集应用中，重点关注的是IP路由层。通过部署KNX IP Router，所有KNX报文可被封装成UDP组播数据包，在局域网内广播传输。
关键组件说明：
- L.C（Line Coupler）：线路耦合器，用于隔离各支线间的本地通信，仅允许目标地址位于其他支线的数据通过，具备地址过滤表功能。
- IP Router：将KNX总线报文转换为IP组播报文。采集软件可通过监听特定组播地址（如224.0.23.12）捕获整个网络中的实时数据流。
5. KNX数据采集的三种主流方法
根据项目规模、系统复杂度及开发资源，可选择以下三种主流方案实现KNX数据接入：
方式 A：KNXnet/IP 协议直连（推荐用于原生驱动开发）
数采软件通过以太网直接连接现场的KNX IP Interface或KNX IP Router，支持两种模式：
- Tunneling（隧道模式）：建立点对点TCP类连接，适合主动下发控制命令或轮询特定设备状态，但占用硬件通道资源。
- Routing（路由模式）：基于UDP组播（默认地址224.0.23.12:3671），可被动监听总线上所有通信事件，无需轮询，效率高，且不受设备连接数限制。
方式 B：硬件网关协议转换（实施最简便）
利用成熟的第三方协议转换网关（如Intesis、HDL、Weidmuller等品牌），将KNX协议转换为通用工业协议：
- KNX 转 Modbus TCP：将KNX组地址映射为Modbus寄存器地址，使数采系统可通过标准Modbus驱动读取数据。
- KNX 转 MQTT：网关作为MQTT客户端，将KNX数据发布到MQTT Broker，便于云平台远程采集与分析。
方式 C：软件中间件方案（适用于Linux/嵌入式边缘网关）
在边缘计算设备上部署开源或商业中间件软件，完成协议处理：
- KNXD：一款运行于Linux系统的开源守护进程，支持USB、UART及KNXnet/IP底层通信，并对外提供API接口供上层应用调用。
6. 数采测试环境中的模拟工具推荐
在缺乏真实物理设备时，开发者可通过以下几款高效工具搭建虚拟测试环境，用于验证数据采集代码的正确性与稳定性。

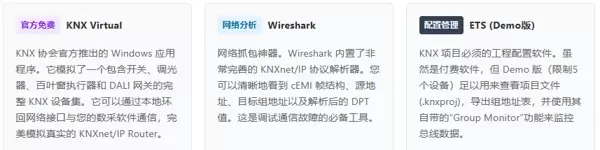

KNX Virtual
由 KNX 协会官方提供的 Windows 平台应用程序，完全免费。该工具可模拟一个包含开关、调光器、百叶窗执行器及 DALI 网关在内的完整 KNX 设备系统。通过本地环回网络接口，它能与数采软件实现通信，精准复现 KNXnet/IP Router 的行为表现，是开发调试的理想选择。
Wireshark
作为业界领先的网络协议分析工具，Wireshark 内建了对 KNXnet/IP 协议的深度支持，能够解析 cEMI 帧结构、源地址、目标组地址，并展示转换后的 DPT 数据值。对于排查通信异常和验证报文格式，它是不可或缺的调试利器。
ETS（Demo 版）
ETS 是进行 KNX 项目配置的核心工程软件。尽管正式版本为付费产品，但其 Demo 版本（最多支持 5 个设备）已足够满足基础需求：查看 .knxproj 工程文件、导出组地址表，以及使用“Group Monitor”功能实时监听总线上的数据交互，非常适合学习和轻量级测试场景。
7. 开源库与开发资源推荐
根据不同的系统架构和技术栈，可选择适合的开源库来实现 KNX 数据采集。整体可分为两类：直接实现协议的“直连驱动开发”和依赖中间服务的“基于服务端集成”。
场景一：原生协议直连采集
此类方案中，应用程序自行实现完整的 KNXnet/IP 协议栈，通过 UDP 或 TCP 直接与局域网中的 KNX IP Router 通信，具备更高的控制灵活性。
- Calimero（Java/Android）：行业公认的 Java 实现标杆，功能全面且稳定可靠。支持 Tunneling、Routing 及 KNX Secure 加密通信，适用于 Android 客户端或 Java 后端系统的首选库。
- xknx（Python）：基于 Python 3 的 asyncio 异步框架构建，现代化程度高。Home Assistant 的 KNX 功能即基于此库实现，特别适合编写高并发的数据采集脚本。
- knx.js / knx-ultimate（Node.js）：Node.js 生态下的主流解决方案，具备自动重连机制和状态管理能力，适用于开发轻量级 Web 网关或前端联动应用。
- GoKnx（Go）：针对 Go 语言环境设计，若您的采集程序追求高性能处理与单二进制部署优势，该库是一个理想选项。
场景二：基于服务端的间接采集
在此模式下，边缘网关上预先部署 KNXD（EIB/KNX Daemon） 服务，采集软件不再直接处理底层协议，而是通过标准接口与其交互。
工作原理：
KNXD 负责管理硬件层（如 USB 接口、TPUART 模块或 IP 隧道连接），并向上层提供简单的 TCP 接口或 Unix Socket 通信通道。开发者只需发送简洁的读写指令即可完成操作。
开源接入方式：
可通过现有的客户端库与 KNXD 通信，或直接通过 TCP socket 发送原始命令。
libeibclient主要优势：
支持多客户端同时访问同一 KNX 接口；实现了良好的硬件抽象，降低设备依赖性，提升系统可维护性。
8. 不同采集方案对比与总结
| 方案 | 优势 | 劣势 | 适用场景 |
|---|---|---|---|
| KNXnet/IP（原生开发） | 成本低；无需额外硬件转换；实时性最优；支持设备自动发现 | 开发复杂度高；需手动解析 APDU 和 DPT 数据类型 | 适用于需要深度集成、高性能处理或大规模部署的专业产品 |
| Modbus 网关转换 | 集成速度快；工业软件普遍支持 Modbus 协议，配置后即可使用 | 成本较高；需采购专用硬件网关；点表配置繁琐；部分元数据丢失 | 适合快速交付项目，尤其是工业控制与楼宇自动化混合的应用场景 |
| MQTT 网关 | 云原生友好；协议解耦清晰；便于向云端平台推送数据 | 实时控制存在轻微延迟；高度依赖网络稳定性 | 适用于物联网平台接入、远程监控看板等远程运维场景 |
最终建议
对于专业的工业级数据采集系统，推荐采用以下两种技术路径之一：
- “KNXD 中间件 + 客户端适配” 架构，利用守护进程完成硬件对接，上层专注业务逻辑；
- 或直接 集成 xknx / Calimero 等成熟开源库，实现对 KNX 网络的全面掌控。
这两种方式均能在保证协议完整性的前提下，避免因使用硬件网关带来的额外成本和复杂的点表映射工作，同时支持设备自动扫描、网络诊断等高级功能。
