科研制图课程概览
随着生态学与地学研究的深入发展，科研成果的可视化表达已成为学术交流与成果转化的重要组成部分。当前，不仅对图像的科学性和规范性提出了更高的要求（例如，SCI期刊对分辨率、色彩模式和矢量格式的严格标准），还需要通过高质量的图形来传达复杂的逻辑关系（如空间分布、多变量关联及机器学习模型的可解释性）。然而，许多研究人员面临着技术障碍：一方面，传统的绘图工具无法满足批量处理、个性化设计和跨平台兼容的需求；另一方面，虽然Python绘图生态系统（如Matplotlib、Seaborn、Cartopy等）功能强大，但由于缺乏针对生态与地学领域的系统培训，导致研究人员常因样式不统一、分辨率不足或空间数据叠加错误等问题而错失展示机会，甚至影响论文的发表效率。
为解决这一问题，Ai尚研修科研技术服务平台推出了本课程，旨在建立一个从理论标准到工具实践，再到实际应用的完整学习路径。课程不仅帮助研究人员掌握科研制图的基本规范（如RGB/CMYK转换、矢量图与位图的区别、FDR显著性校正的可视化逻辑），还重点讲解了Python在生态与地学领域的应用实例（如遥感分类结果图、多Y轴气候水文图、SHAP模型解释图），使研究人员能够将数据转化为符合顶级期刊要求的、既科学又美观的学术图表。
课程核心优势
- 场景高度适配：所有案例均来自真实的生态学与地学研究，确保教学内容与实际需求紧密结合。
- 技术体系完整：涵盖从基础环境搭建到高级技能应用，再到后期处理的全过程，包括Conda环境锁定、Jupyter工作流、多面板整合、批量化导出、Git版本管理以及Inkscape和Illustrator的使用。
- 长期支持：提供持续的技术支持和更新，确保学员能够跟上最新的科研制图趋势和技术发展。
第一章：课程导论与SCI图像标准
1.1 SCI图像规范
本节将介绍SCI期刊对图像的具体要求，包括不同应用场景下的分辨率（300 DPI、600 DPI、1200 DPI）选择，RGB与CMYK色彩模式的转换，矢量图（如PDF、SVG）与位图（如TIFF、PNG）的区别，以及常见的错误示例，如字体不一致、图例遮挡和JPEG压缩问题。
1.2 Python科研绘图生态
本节将概述Python的主要绘图库，如Matplotlib（底层可控）、Seaborn（统计范式）、Plotly（交互式）、Cartopy（地理制图）、PyVista（3D可视化）和SHAP（模型可解释性），并讨论图像后处理工具Inkscape和Illustrator的使用，强调统一配色、字体、网格和标注风格的重要性。
1.3 环境搭建
本节将指导如何设置科研绘图所需的软件环境，包括使用Conda环境锁定（env.yml文件）、pip-tools工具，以及Jupyter和VS Code的工作流。
第二章：Matplotlib高质量图核心
2.1 样式管理与rcParams
本节将详细介绍如何通过rcParams统一字体（英文：Arial/Times；中文：思源/苹方）、字号层级、线型和色板，以及如何选择科研配色和色盲友好的色板。
2.2 单图与多子图布局
本节将讲解如何创建折线图、散点图和误差带，以及如何对齐子图、自动标注Panel A/B/C，使用GridSpec控制比例、共享坐标轴和标准化单位与小数位。
2.3 输出高分辨率图像
本节将介绍如何优先输出矢量图，何时使用位图（如栅格底图），以及如何保存透明背景的PNG和无压缩的TIFF文件。还将讨论如何保存两份图像（审稿版RGB和发版版CMYK），并嵌入或转曲字体。
第三章：Seaborn与高级统计可视化
3.1 基础统计图

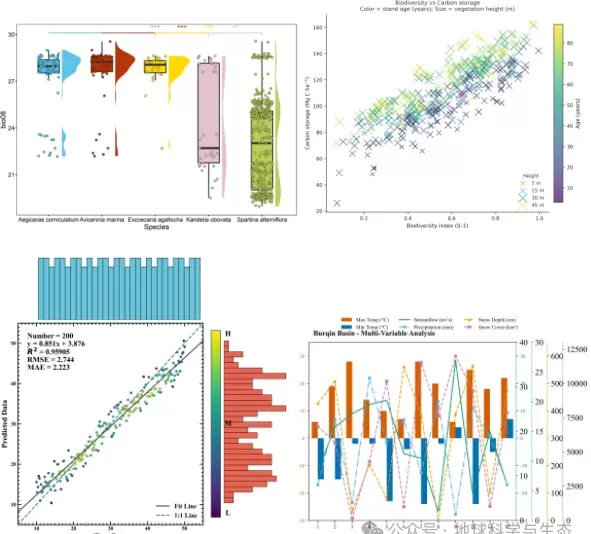

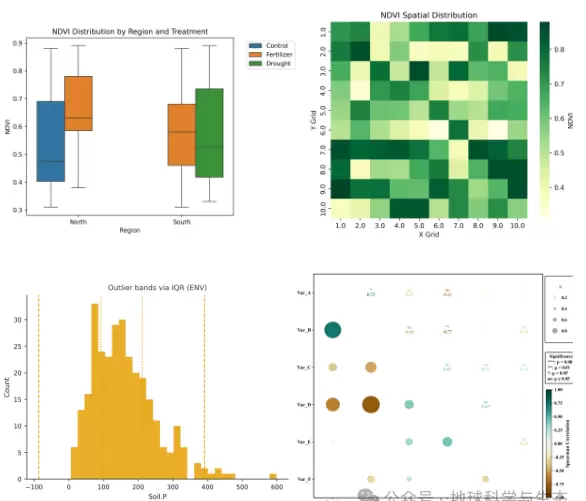

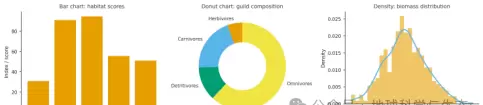

本节将介绍如何使用Seaborn绘制箱线图+雨点图/violin组合图，添加显著性标记和样本量n的标注，以及如何在对数坐标下保持误差表示的一致性。
3.2 分布与相关性
本节将讲解如何绘制热图（包含相关系数和FDR校正）、联合图（边缘分布）和置信椭圆，以及如何对相关矩阵进行排序和聚类，并以符号或遮罩形式表示显著性。
3.3 分布对比与趋势

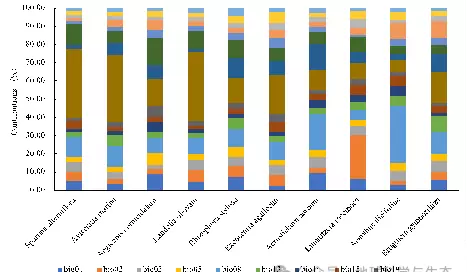

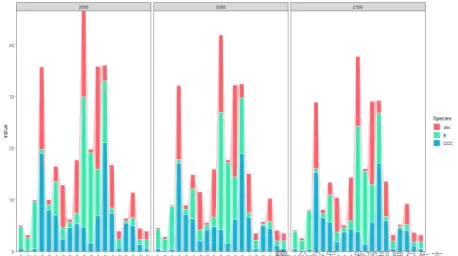

本节将介绍如何使用山脊图展示密度，以及如何通过分组柱状图和热力图组合来呈现强度与结构。
第四章：空间数据与生态制图
4.1 空间数据处理
本节将讲解如何处理GeoTIFF和Shapefile数据，包括栅格与矢量数据的叠加，坐标与分辨率的对齐，重投影和裁剪的顺序，属性表的最小化，以及图层顺序和透明度的控制。
4.2 Cartopy美化
本节将介绍如何使用Cartopy添加指北针和比例尺，以及如何进行分区标注。
4.3 高级空间图

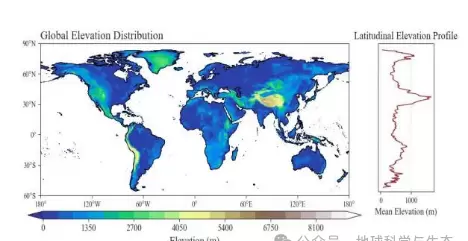

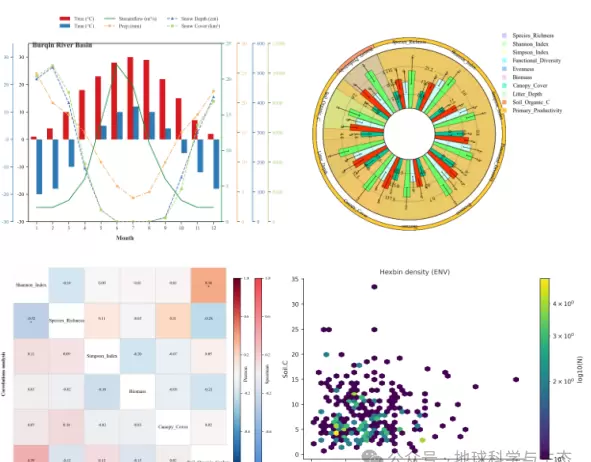

本节将展示如何绘制遥感分类结果图（如LULC图）、多Y轴气候水文图，以及三维三角网格曲面图和二维等高线图。
第五章：高级相关性分析与可视化
5.1 相关性图谱
本节将通过案例分析，介绍如何绘制方块面积相关性热图、关联气泡图和层次聚类相关热图。
5.2 统计显著性校正
本节将讲解如何进行FDR多重检验校正的可视化。
5.3 多维相关性图
本节将介绍主成分分析的应用案例，包括散点矩阵、分组矩阵和PCA/NMDS结果图的绘制。
第六章：机器学习可解释性与SHAP可视化
6.1 特征重要性图

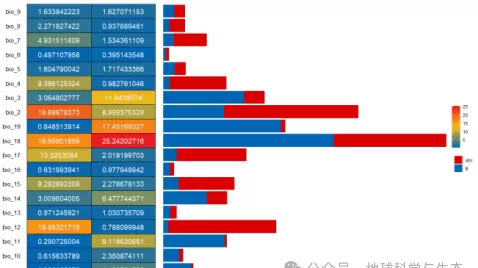

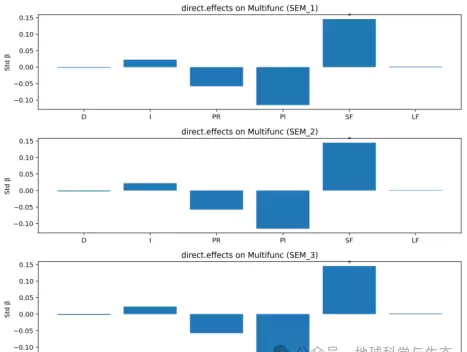

本节将讲解如何使用随机森林算法进行特征选择和参数优化，并绘制条形特征重要性排序图。
6.2 SHAP可视化

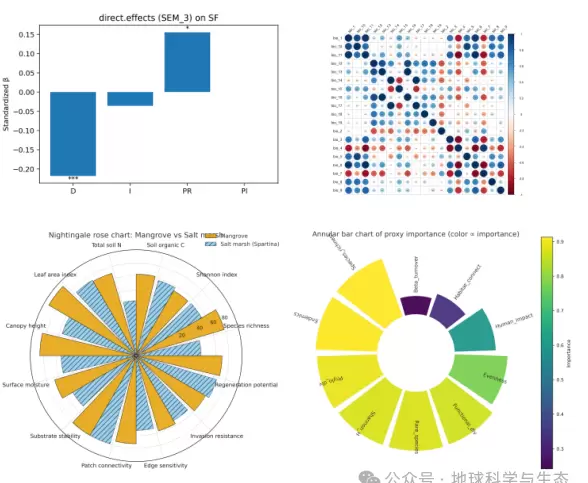

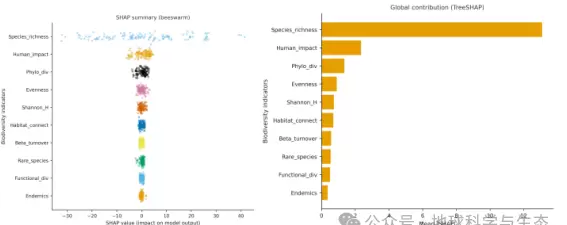

本节将介绍如何使用南丁格尔玫瑰图展示模型权重，以及如何绘制头部特征的SHAP散点图、单特征的SHAP依赖图和双特征的交互效应SHAP图。
6.3 集成分析图
本节将介绍如何绘制流程图（从数据到特征，再到模型和评估），以及如何制作模型对比表。
第七章：多源融合与多面板整合
7.1 综合布局设计
在综合布局设计中，我们通常采用流程图、空间图和统计图的组合方式，通过多面板分栏排版来呈现复杂的信息。这种布局不仅能够有效地组织数据，还能增强视觉效果，使信息传达更加直观。
7.2 Pillow图像拼接
Pillow库是Python中一个强大的图像处理工具，支持图像的合成和矢量输出。通过使用Pillow，用户可以轻松实现图像的拼接，生成高质量的图像输出，适用于多种应用场景。
第八章：批量化与自动化工作流
8.1 自动批量导出
在处理大量图像或文件时，自动批量导出功能显得尤为重要。该功能支持批量命名、格式转换以及从RGB到CMYK的自动转换，大大提高了工作效率，减少了手动操作的时间。
8.2 版本管理与可复现性
为了确保科研绘图的可追溯性和可复现性，使用Git进行版本管理是非常必要的。通过Git，研究人员可以方便地追踪每一次代码的更改，确保项目的稳定性和可靠性，同时也便于团队协作。
