基本介绍
此设备的主要功能包括：
- 利用MQ-3传感器与ADC0832协同工作来检测空气中的酒精浓度，精度至小数点后一位。一旦检测到的酒精浓度超过预设的最大值，系统将激活红色警示灯，触发蜂鸣器警报，并通过继电器启动风扇以降低室内酒精浓度。若酒精浓度处于正常范围内，则点亮绿色指示灯。
- 用户可通过按键操作确认检测结果，并通过语音反馈功能听到当前的酒精浓度读数。
- 允许用户通过按键设定酒精浓度的最大允许值。
- 采用四位数字显示屏显示各项数据。

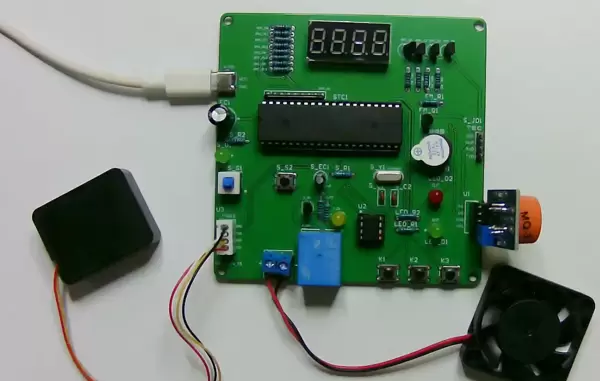

51实物图
所使用的单片机型号为STC89C52。该开发板采用绿色PCB材料，具有双层结构，总厚度为1.2毫米，表面覆盖有铜箔用于接地。大部分组件采用插针安装方式，仅少数如降压芯片等采用表面贴装技术。电源接口类型为TYPE-C。

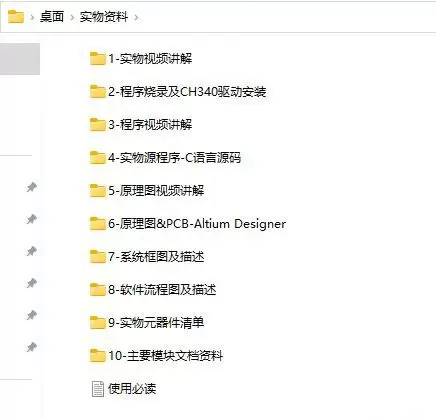

资料预览

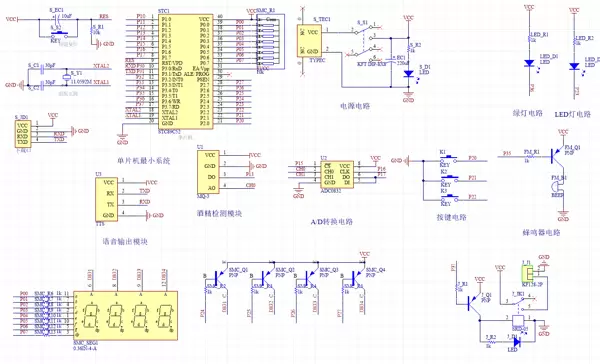

原理图
软件工具版本为AD2013。电路连接采用网络标识法。需要注意的是，这里提供的原理图仅展示了各模块的引脚布局，并未详述模块内部的具体构造。

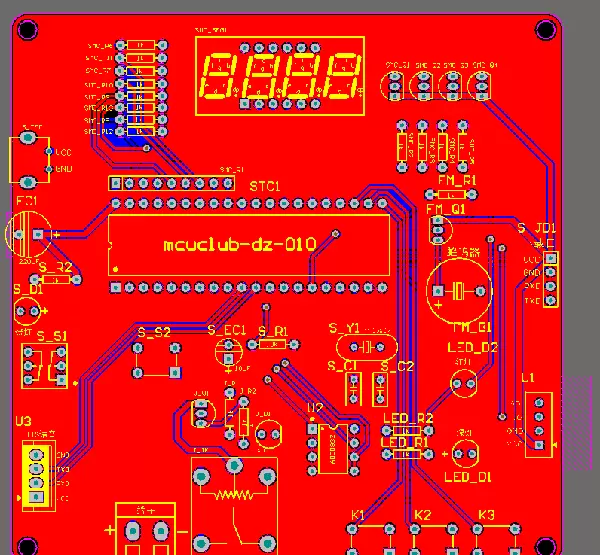

PCB图
基于上述原理图生成，多数元件封装由开发者自定义完成，但并未公开封装库，而是直接提供了已连接完毕的源文件。PCB板中心位置印有项目编号，该编号位于单片机插座下方，在安装单片机后将不可见。PCB同样为双层设计，上下表面均覆盖铜箔以实现接地功能。
系统框图
本设计围绕单片机作为核心控制器构建，结合多个辅助模块共同实现了酒精浓度检测仪的功能体系，具体包含中央控制单元、输入单元及输出单元三大组成部分。中央控制单元负责接收来自输入单元的数据，执行内部计算与逻辑判断，最终发出指令控制输出单元的动作。输入单元分为三个部分：首先是酒精浓度检测模块，用于实时监控环境中的酒精含量；其次是按键控制模块，支持用户界面切换和阈值设置等功能；最后是电源供应模块，确保整个系统的电力供应。输出单元则由五个部分构成：一是显示模块，用于呈现监测数据和设定的阈值；二是蜂鸣器报警模块，在检测到异常高的酒精浓度时发出警报；三是指示灯模块，根据不同的酒精浓度显示相应的颜色提示；四是语音输出模块，允许检测者通过按键操作获取当前酒精浓度的语音播报；五是继电器控制模块，当酒精浓度超标时，可通过继电器启动风扇以改善空气质量。系统架构概览如图3.1所示。

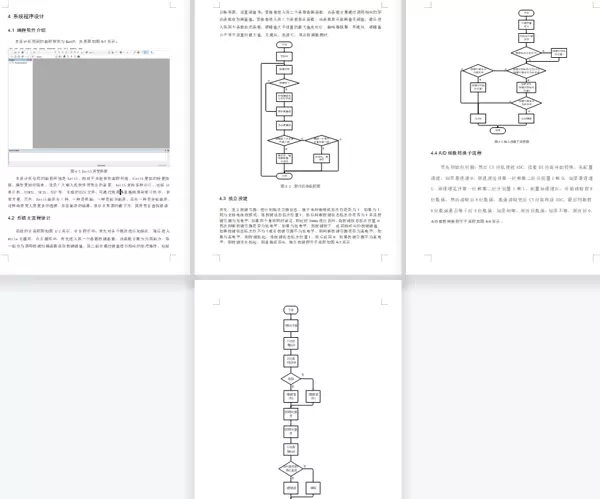

软件设计流程
部分程序展示
软件开发环境选用keil5，逻辑控制代码和驱动代码分离存放于不同的文件中，如main.c及其他.c文件。以下是一段关键的处理逻辑示例：
/****
*******处理函数
*****/
if (alcohol_value > alcohol_max * 10) { // 当酒精浓度超过设定的最大值时，开启红灯，启动蜂鸣器并通风
if (time_num % 20 == 0) {
BEEP = ~BEEP; // 蜂鸣器交替发声
}
LED_R = 0; // 红灯亮起
LED_G = 1; // 关闭绿灯
RELAY_TF = 0; // 开启风扇
} else { // 当酒精浓度低于或等于设定的最大值时，关闭通风，开启绿灯
LED_R = 1; // 关闭红灯
LED_G = 0; // 绿灯亮起
BEEP = 1; // 停止蜂鸣器
RELAY_TF = 1; // 关闭风扇
}
