在能源技术不断发展的背景下，固体氧化物燃料电池（SOFC）因其高能量转换效率和低排放特性，受到广泛关注。本文重点探讨基于甲烷重整的SOFC系统模型，深入分析其内部工作机理及关键影响因素。
### 为何选择甲烷与氢气作为反应气体？
甲烷是天然气中最主要的组分，具有资源丰富、获取便捷的优点。而氢气作为典型的清洁燃料，在燃料电池中表现出优异的反应活性和能量密度。通过将甲烷进行重整处理，并与氢气协同供入SOFC系统，不仅能够实现化石燃料的有效利用，还能提升燃料供给的稳定性和反应效率，为电池持续运行提供有力支撑。
### 模型构建基础与仿真平台选择
本研究采用COMSOL Multiphysics软件对单通道SOFC进行多物理场耦合仿真。该平台具备强大的传热、传质与电化学过程模拟能力，适用于复杂条件下SOFC内部行为的精确刻画。
在建模过程中，电池片的实际厚度数据来源于真实样品的SEM扫描结果，确保了几何结构的高度真实性，增强了仿真结果的可信度。
### 关键物理过程的仿真分析

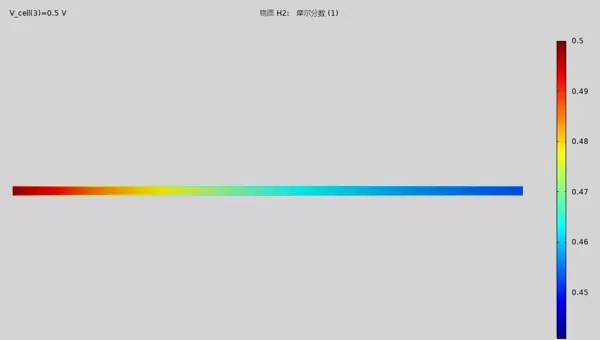

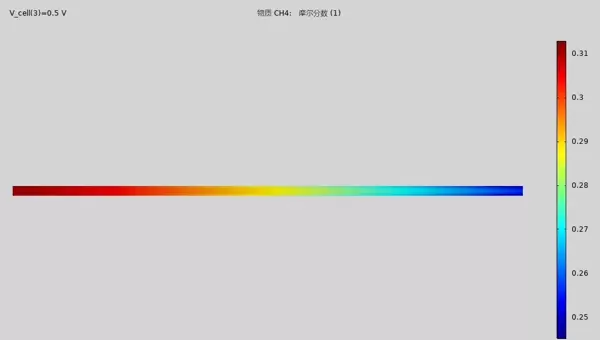

#### 甲烷重整对气体浓度分布的影响
甲烷在催化剂作用下发生重整反应，生成一氧化碳和氢气。随着反应推进，电池阳极侧甲烷浓度逐步下降，尤其在催化活性区域浓度梯度更为显著；与此同时，产物气体（如H和CO）浓度相应上升。借助COMSOL仿真，可清晰呈现各组分在空间中的分布演化规律，揭示反应进程的空间差异性。

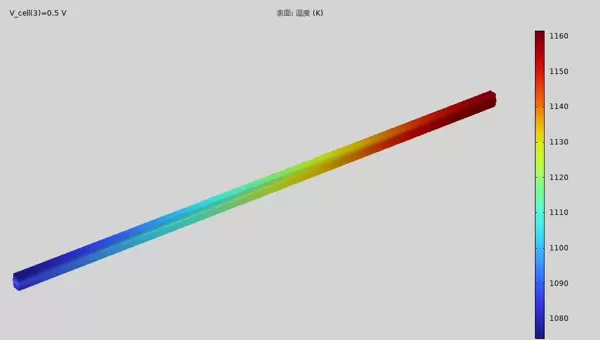

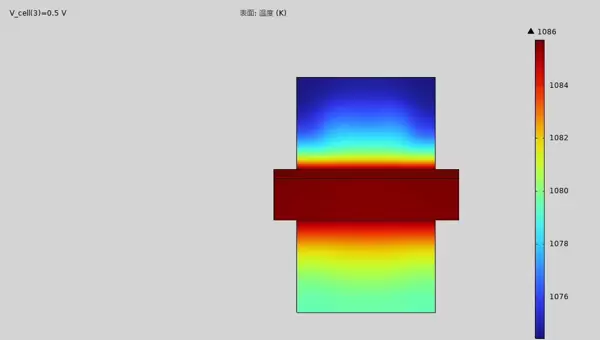

#### 温度场的动态变化特征
甲烷重整属于吸热过程，会局部消耗热量；而电化学反应则释放大量热能。两种热效应在空间上交错分布，导致电池内部温度场呈现非均匀特征。例如，电极区域因剧烈的放热反应温度较高，而在重整主导区则出现相对低温带。准确掌握这一温度分布，对于热管理设计至关重要。
### 多维度输出结果及其意义
通过仿真获得了包括温度、气体浓度、电流密度、流速及压力在内的多种物理量的二维与三维分布数据，全面反映SOFC内部运行状态。
- **温度分布**：有助于识别高温风险区域，指导散热结构优化，避免材料热应力损伤。
- **气体组分分布**：直观展示燃料消耗与产物生成的空间格局，辅助判断反应充分性。

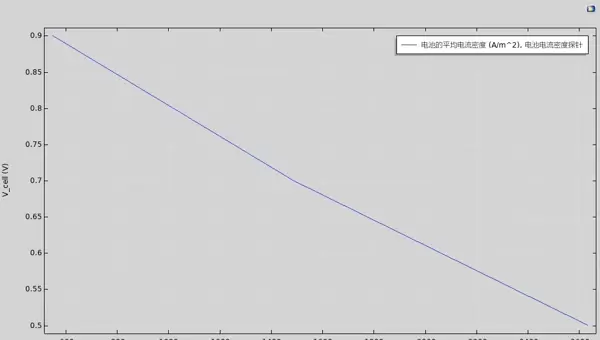

- **电流密度分布**：体现不同位置的发电能力差异，可用于定位性能瓶颈并改进电极设计。
- **速度与压力分布**：反映气体流动均匀性及压降情况，直接影响反应物输送效率和系统稳定性。
### 为何选择甲烷与氢气作为反应气体？
甲烷是天然气中最主要的组分，具有资源丰富、获取便捷的优点。而氢气作为典型的清洁燃料，在燃料电池中表现出优异的反应活性和能量密度。通过将甲烷进行重整处理，并与氢气协同供入SOFC系统，不仅能够实现化石燃料的有效利用，还能提升燃料供给的稳定性和反应效率，为电池持续运行提供有力支撑。
### 模型构建基础与仿真平台选择
本研究采用COMSOL Multiphysics软件对单通道SOFC进行多物理场耦合仿真。该平台具备强大的传热、传质与电化学过程模拟能力，适用于复杂条件下SOFC内部行为的精确刻画。
在建模过程中，电池片的实际厚度数据来源于真实样品的SEM扫描结果，确保了几何结构的高度真实性，增强了仿真结果的可信度。
### 关键物理过程的仿真分析
#### 甲烷重整对气体浓度分布的影响
甲烷在催化剂作用下发生重整反应，生成一氧化碳和氢气。随着反应推进，电池阳极侧甲烷浓度逐步下降，尤其在催化活性区域浓度梯度更为显著；与此同时，产物气体（如H和CO）浓度相应上升。借助COMSOL仿真，可清晰呈现各组分在空间中的分布演化规律，揭示反应进程的空间差异性。
#### 温度场的动态变化特征
甲烷重整属于吸热过程，会局部消耗热量；而电化学反应则释放大量热能。两种热效应在空间上交错分布，导致电池内部温度场呈现非均匀特征。例如，电极区域因剧烈的放热反应温度较高，而在重整主导区则出现相对低温带。准确掌握这一温度分布，对于热管理设计至关重要。
### 多维度输出结果及其意义
通过仿真获得了包括温度、气体浓度、电流密度、流速及压力在内的多种物理量的二维与三维分布数据，全面反映SOFC内部运行状态。
- **温度分布**：有助于识别高温风险区域，指导散热结构优化，避免材料热应力损伤。
- **气体组分分布**：直观展示燃料消耗与产物生成的空间格局，辅助判断反应充分性。
- **电流密度分布**：体现不同位置的发电能力差异，可用于定位性能瓶颈并改进电极设计。
- **速度与压力分布**：反映气体流动均匀性及压降情况，直接影响反应物输送效率和系统稳定性。
% 定义空间维度
nx = 100; % x方向网格点数
ny = 100; % y方向网格点数
nz = 100; % z方向网格点数
% 初始化甲烷浓度分布数组
CH4_concentration = zeros(nx, ny, nz);
% 假设入口处甲烷浓度为1mol/m^3
CH4_concentration(1, :, :) = 1;
% 简单的扩散计算，这里只是示意，实际复杂得多
for i = 2:nx
CH4_concentration(i, :, :) = CH4_concentration(i - 1, :, :) - 0.01; % 模拟向x方向扩散导致浓度降低
end
