在矿业工程中，瓦斯抽采不仅是保障井下作业安全的核心措施，也是实现煤层气资源高效利用的重要途径。Comsol Multiphysics凭借其强大的多物理场耦合仿真能力，为研究瓦斯抽采过程中的复杂机理提供了有力支持。该类模拟通常涉及有效应力场、瓦斯渗流场以及温度场之间的相互作用，涵盖多种典型模型，如钻孔抽采、热流固耦合、顺层抽采、注氮驱替、水力压裂等。

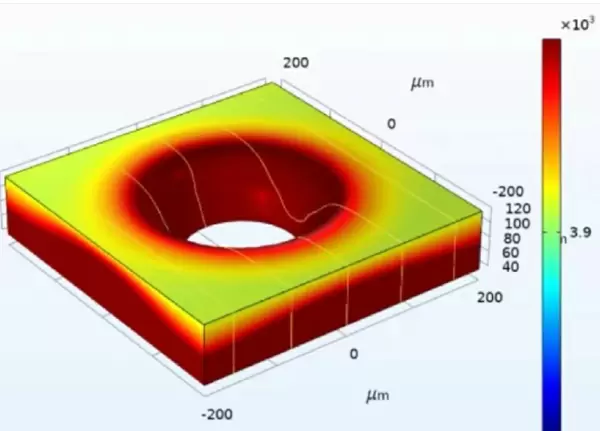

热流固耦合模型
热流固耦合是瓦斯抽采过程中典型的多物理场交互现象。开采活动引起煤岩体应力重分布，进而改变介质渗透性；同时，瓦斯流动伴随热量传输，导致温度场变化，而温度又反过来影响材料的力学与渗流性能。
在Comsol中构建此类模型需联合求解固体力学、流体流动和传热方程。例如，固体力学部分可通过以下控制方程描述：
// 固体力学控制方程在Comsol中的大致表达
sigma_ij = lambda * epsilon_kk * delta_ij + 2 * mu * epsilon_ij; // 应力应变关系，lambda和mu为拉梅常数
rho * du_i/dt^2 = sigma_ij,j + f_i; // 动量平衡方程，rho为密度，f_i为体积力通过将应力-应变关系与动量守恒方程结合，并与达西渗流和能量传递方程进行双向耦合，可精确反映实际工况下的动态响应。

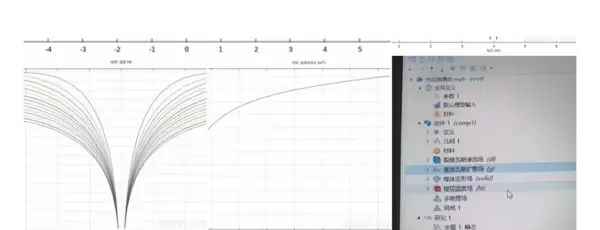

钻孔瓦斯抽采模型
作为基础性模型之一，钻孔瓦斯抽采关注的是通过布置钻孔从煤层中提取瓦斯的过程。建模时需重点考虑煤层渗透率、瓦斯粘度及边界条件设置。
利用达西定律描述气体在多孔介质中的渗流行为，在Comsol中定义相应材料参数和初始条件后，即可模拟瓦斯流动路径与速度分布。例如：
// 定义材料属性
coal.permeability = [1e-15, 0, 0; 0, 1e-15, 0; 0, 0, 1e-15]; // 煤层渗透率，假设各向同性
coal.viscosity = 1.8e-5; // 瓦斯粘度
// 边界条件设置
boundary1.type = 'pressure';
boundary1.value = 1e5; // 钻孔边界压力，假设为1个标准大气压钻孔出口通常设定为固定压力边界，相当于设定了瓦斯排出的“临界压力”，从而控制抽采效率。
顺层瓦斯抽采模型
该模型侧重于沿煤层走向方向的瓦斯运移特性。由于煤层具有明显的各向异性，层面方向的渗透率往往远高于垂直方向，因此建模时必须引入方向依赖的渗透张量。
// 定义层面渗透率
coal.permeability_layer = [1e-14, 0, 0; 0, 1e-14, 0; 0, 0, 1e-16]; // 假设层面渗透率高于垂直层面渗透率通过合理配置水平与竖向渗透率比值，能够更真实地再现顺层抽采中瓦斯的优先流动路径，提升模拟精度。
注氮驱替瓦斯模型
为降低矿井瓦斯浓度，常采用注氮技术将吸附态或游离态瓦斯从煤层中置换出来。此过程涉及氮气与甲烷在孔隙介质中的竞争吸附、扩散与对流输运。
在Comsol中可通过多组分传输模块建立双气体迁移模型，核心方程如下：
// 定义物质传输方程
D_12 = 1e-5; // 氮气和瓦斯的扩散系数
N_i = -D_12 * grad(c_i) + c_i * u; // 物质通量方程，c_i为组分浓度，u为流体速度借助该框架可清晰展示氮气前锋推进过程及其对瓦斯释放的促进作用，优化注气策略。
水力压裂模型
为增强低渗透煤层的透气性，常实施水力压裂以形成人工裂隙网络。该过程属于强非线性的流固耦合问题，需同时处理高压液体注入、裂缝起裂与扩展等关键阶段。
模型中通过断裂力学判据判断裂隙发展状态：
// 模拟裂隙扩展
crack_criterion = stress_intensity_factor > fracture_toughness; // 裂隙扩展判据，应力强度因子大于断裂韧性时裂隙扩展当局部应力强度因子达到临界值时触发裂纹扩展，进而更新几何结构并重新计算渗流场，评估压裂对整体抽采效果的提升程度。
三轴裂隙岩体渗流应力耦合模型
实际煤系地层多处于三轴应力环境，且天然发育有节理与裂隙系统。此类模型旨在揭示复杂应力状态下裂隙变形与渗流能力之间的反馈机制。
在Comsol中可通过设置围压边界模拟三轴加载条件，并结合裂隙介质特有的渗透率-应力关系进行建模：
// 三轴应力边界条件设置
boundary2.type ='stress';
boundary2.sigma_xx = 1e6;
boundary2.sigma_yy = 1e6;
boundary2.sigma_zz = 2e6; // 假设不同方向的应力值由此可分析不同应力路径下裂隙开度变化对瓦斯流通能力的影响规律。
采空区瓦斯抽采模型
采空区内部结构松散，瓦斯来源多样，包括残留气体与邻近煤层持续涌出的成分。建模时需综合考虑空间形态、源项分布及通风边界条件。
通过设置体积源项来表征持续释瓦斯过程：
// 定义采空区瓦斯源项
source_term = q_0 * exp(-t / tau); // 假设瓦斯源项随时间衰减，q_0为初始源强，tau为衰减时间常数进而模拟采空区内瓦斯浓度时空演化特征，辅助设计高效的抽采布点方案。
其他相关模型简述
除上述主要模型外，还包括：
- 钻孔损伤模型：研究钻进过程对孔壁周围煤体造成的结构破坏，影响局部渗透率与稳定性；
- 水力冲孔模型：利用高压水射流冲击煤体形成扩孔效应，提高单孔抽采半径；
- 煤粒双孔扩散模型：考虑煤基质内微孔与过渡孔并存结构，分别描述快慢两种扩散机制；
- 注水井与生产井模型：模拟注水增湿抑气与产气井协同运行过程，分析两者间的干扰效应。
以上各类模型均为基于Comsol平台自主探索构建，旨在为瓦斯抽采领域的科研与工程实践提供参考思路。通过对多物理场耦合作用的深入模拟，有助于更好地理解抽采机理，优化工艺参数，推动煤矿安全生产与清洁能源开发协同发展。
