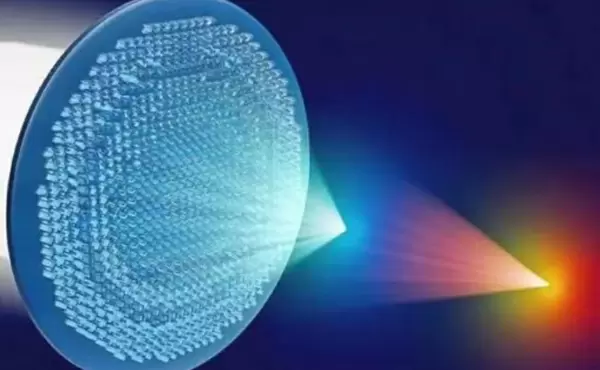

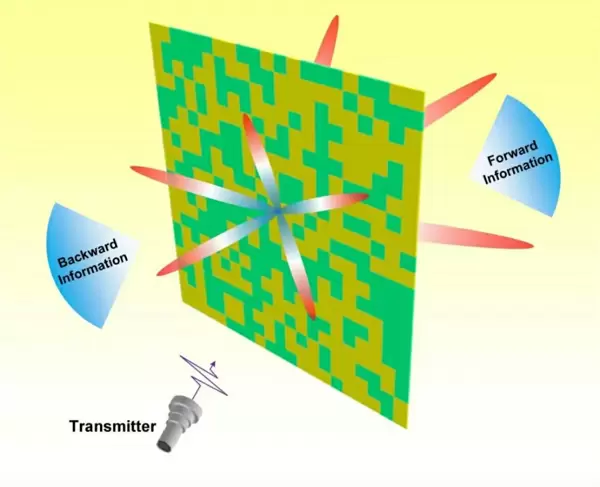

在超表面设计领域深耕三年后，逐渐摸索出一套高效的工作流：CST与Matlab的协同仿真策略。无论是构建复杂几何结构，还是进行后处理分析，这对组合都展现出极强的灵活性与扩展性。以近期开展的轨道角动量透镜项目为例，整个流程涵盖参数化建模、电磁仿真、远场提取到模态分析，全部依托两者联动完成。

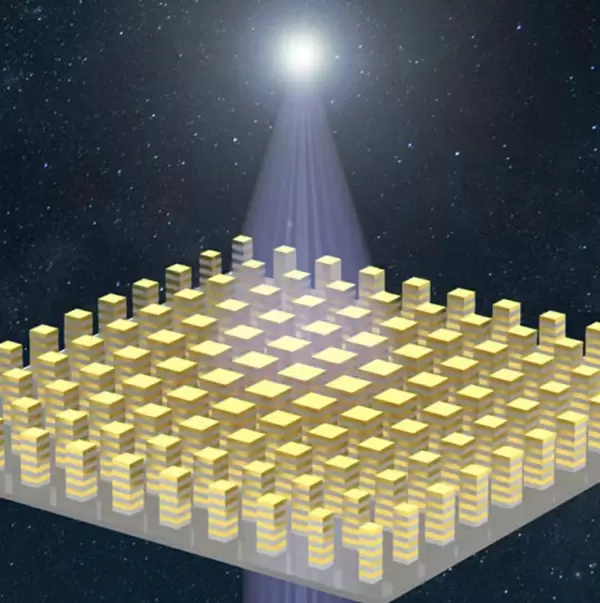

当需要对超透镜单元结构进行批量参数调整时，传统手动操作效率低下。而通过Matlab编写脚本自动生成几何模型并导出为CST可识别格式，再导入仿真环境，不仅大幅缩短建模周期，还显著提升了重复实验的一致性与准确性。
以石墨烯可调谐超表面的实际案例来看，利用Matlab控制费米能级的变化过程，实现动态材料参数生成是关键一步：
Ef = linspace(0.2,1,20); % 费米能级从0.2eV到1eV
sigma = zeros(20,2);
for i=1:20
[sigma_real,sigma_imag] = graphene_conductivity(Ef(i),300,0.34e12);
sigma(i,:) = [sigma_real,sigma_imag];
end
dlmwrite('graphene_sigma.txt',sigma); % 输出给CST的材料文件上述实现依赖于自定义函数 graphene_conductivity，其内部集成了基于Kubo公式的表面电导率计算逻辑。需特别注意代码中使用的频率值 0.34e12 属于太赫兹波段典型范围，若更换工作频段，务必同步更新该参数以确保物理模型正确。
仿真完成后，远场数据分析往往成为瓶颈环节。针对轨道角动量纯度等指标的评估，借助Matlab读取CST输出的 .ffs 文件进行后处理显得尤为高效：
[Etheta,Ephi] = readCSTffs('OAM_lens.ffs'); % 自定义读取函数
mode_coeff = zeros(1,5);
for l=-2:2 % 分析-2到+2阶模态
weight = sum(conj(Etheta).*exp(1i*l*phi).*sin(theta));
mode_coeff(l+3) = abs(weight)^2;
end
purity = max(mode_coeff)/sum(mode_coeff); % 计算模态纯度此处有一个常见误区：phi 和 theta 坐标矩阵必须严格对应CST导出时所用的采样网格。一旦错位，将导致模态分解结果失真。推荐使用 meshgrid 预先构建空间坐标系，再用于复指数项运算，从而保证相位关系准确无误。
对于具有相变特性的功能材料，如二氧化钒（VO），其介电常数在绝缘-金属转变过程中发生剧烈变化，这一特性在构建EIT（电磁诱导透明）结构时极具应用价值。在Matlab中可通过分段函数快速建模其相变响应：
function eps = VO2_epsilon(T,freq)
Tc = 340; % 相变温度
if T < Tc
eps = 12 + 0.1j; % 绝缘态
else
eps = -4.2 + 3.5j; % 金属态
end
eps = eps * (1 + 0.02*(freq/1e12)); % 频率色散修正
end虽然该简化模型在物理细节上有所忽略，但足以支撑初步的热调控效应验证。在实际研究中，建议结合Drude-Lorentz色散模型拟合实验测得的材料参数，以提升仿真精度。
最后展示一段远场可视化的核心操作流程：
contourf(phi*180/pi,theta*180/pi,20*log10(abs(Etheta)));
set(gca,'CLim',[-30 0]); % 动态范围设置
colormap jet;
hold on;
quiver(phi,theta,real(Ephi),imag(Etheta),'w'); % 叠加极化矢量通过这套方法，能够轻松生成符合学术发表标准的三维远场图。绘图时注意调节 quiver 箭头密度，避免过度密集影响视觉表达；颜色映射推荐采用 parula 色阶，因其良好的对比度和灰度兼容性，深受主流期刊编辑青睐。
此外，在涉及新型功能材料的设计中，诸如锑化铟等具备独特电磁响应的介质也被广泛引入超表面系统，配合CST+Matlab联合仿真框架，可有效支持吸收器、极化转换器等功能器件的研发与优化。
综合来看，从结构建模、材料建模到远场性能评估，CST与Matlab的深度协作贯穿了超表面设计全流程。无论是静态结构优化，还是动态可调器件开发，这套工具链均展现出强大适应能力。
