在GIS开发领域，瓦片地图的显示与拼接是一项基础且重要的功能。近期，我基于Qt C++开发了一个支持*.mbtiles文件格式的地图查看工具，具备多层级瓦片加载、缺块补偿拼接、鼠标缩放与平移等特性，现将核心实现逻辑与代码结构进行整理分享。

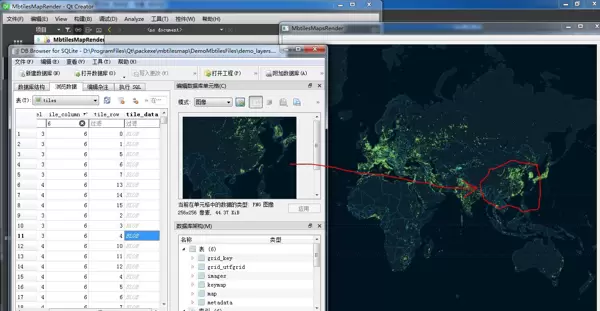

MBTiles是一种以SQLite数据库为载体的地图瓦片存储方案，它将不同缩放级别下的瓦片图像统一打包至单个文件中，便于分发与管理。利用Qt自带的SQL模块（Qt SQL），我们可以轻松打开并查询该数据库中的瓦片数据：

QSqlDatabase db = QSqlDatabase::addDatabase("QSQLITE");
db.setDatabaseName("map.mbtiles");
if (!db.open()) {
    qDebug() << "Failed to open mbtiles file";
    return;
}

QSqlQuery query;
query.exec("SELECT tile_data FROM tiles WHERE zoom_level = 0 AND tile_column = 0 AND tile_row = 0");
if (query.next()) {
    QByteArray tileData = query.value(0).toByteArray();
    // 处理瓦片数据
}

获取到原始瓦片后，接下来需要将其可视化展示。本项目采用QGraphicsView与QGraphicsScene构建地图渲染框架，通过场景-视图架构实现高效的图像管理和交互响应：

class MapView : public QGraphicsView {
    Q_OBJECT
public:
    MapView(QWidget* parent = nullptr) : QGraphicsView(parent) {
        setScene(new QGraphicsScene(this));
        setRenderHint(QPainter::Antialiasing);
        setDragMode(QGraphicsView::ScrollHandDrag);
        setTransformationAnchor(QGraphicsView::AnchorUnderMouse);
    }

protected:
    void wheelEvent(QWheelEvent* event) override {
        // 实现鼠标滚轮缩放
        qreal factor = qPow(1.2, event->angleDelta().y() / 240.0);
        scale(factor, factor);
    }
};

地图的核心功能之一是动态拼接瓦片。根据当前视窗范围及缩放等级，程序需实时计算出所需显示的所有瓦片坐标（z/x/y格式），然后从MBTiles文件中提取对应图像，并按地理位置准确排列：

void MapScene::updateTiles() {
    // 获取当前视图范围
    QRectF viewRect = mapToScene(viewport()->rect()).boundingRect();

    // 计算当前缩放级别
    int zoom = qRound(log2(transform().m11()));

    // 计算需要加载的瓦片范围
    int tileSize = 256;  // 标准瓦片大小
    int minX = qFloor(viewRect.left() / tileSize);
    int maxX = qCeil(viewRect.right() / tileSize);
    int minY = qFloor(viewRect.top() / tileSize);
    int maxY = qCeil(viewRect.bottom() / tileSize);

    // 加载并显示瓦片
    for (int x = minX; x <= maxX; ++x) {
        for (int y = minY; y <= maxY; ++y) {
            // 从MBTiles读取瓦片数据
            QImage tile = loadTileFromMBTiles(zoom, x, y);
            if (!tile.isNull()) {
                // 在场景中添加瓦片
                QGraphicsPixmapItem* item = new QGraphicsPixmapItem(QPixmap::fromImage(tile));
                item->setPos(x * tileSize, y * tileSize);
                addItem(item);
            }
        }
    }
}

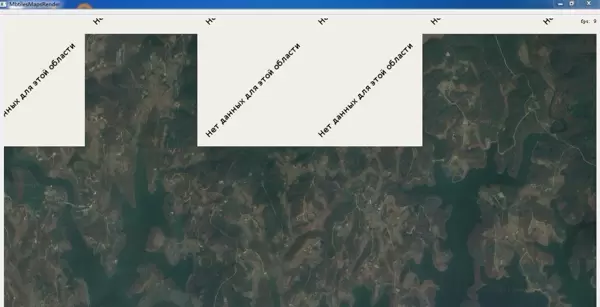

针对某些区域可能存在瓦片缺失的问题，系统引入了瓦片金字塔回退机制：当指定层级的瓦片无法找到时，自动向上查找更高层（更低分辨率）的可用瓦片进行替代显示，从而保证地图内容的连续性与完整性：

QImage MapScene::loadTileFromMBTiles(int zoom, int x, int y) {
    QImage tile;
    int currentZoom = zoom;

    while (currentZoom >= 0) {
        // 读取瓦片
        tile = readTileFromDB(currentZoom, x, y);
        if (!tile.isNull()) {
            // 如果找到了瓦片，按当前缩放级别调整大小
            if (currentZoom != zoom) {
                tile = tile.scaled(tile.width() * (1 << (zoom - currentZoom)),
                                 tile.height() * (1 << (zoom - currentZoom)));
            }
            return tile;
        }

        // 没找到，尝试上一级瓦片
        currentZoom--;
        x /= 2;
        y /= 2;
    }

    return QImage();  // 所有层级都找不到，返回空图像
}

为了提升性能表现，减少对数据库的重复读取，设计了一套轻量级内存缓存策略。将最近使用的瓦片图像暂存于内存中，后续访问可直接命中缓存，显著降低IO开销，提高渲染流畅度：

class TileCache {
public:
    QImage getTile(int zoom, int x, int y) {
        QString key = QString("%1-%2-%3").arg(zoom).arg(x).arg(y);
        if (cache.contains(key)) {
            return cache[key];
        }
        QImage tile = loadTileFromMBTiles(zoom, x, y);
        if (!tile.isNull()) {
            cache.insert(key, tile);
            if (cache.size() > maxSize) {
                cache.remove(cache.keys().first());
            }
        }
        return tile;
    }

private:
    QMap<QString, QImage> cache;
    int maxSize = 100;  // 最大缓存瓦片数
};
