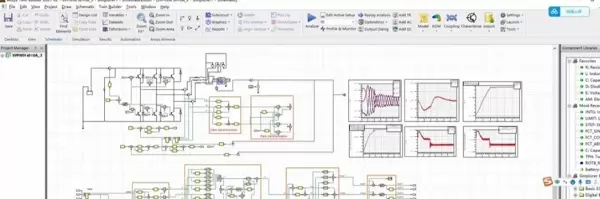

打开Simplorer工程文件时，面对屏幕上密密麻麻的电路符号，一时间竟有些恍惚——这种电路仿真真的能与Maxwell的电磁场模型实现联动吗？轻轻将咖啡杯移到右侧，显示器上跳动的SVPWM波形逐渐清晰起来。对于从事电机控制的工程师而言，场路耦合仿真的重要性不言而喻，它就像重庆火锅，底料若没调好，整锅味道都会走样。

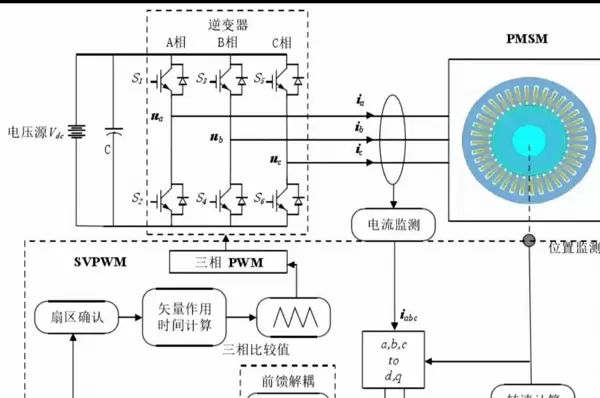

主电路结构设计
在Simplorer中构建的三相逆变桥并非仅是图形化展示，每个IGBT模块都需要绑定由Maxwell导出的电磁场模型。这里存在一个关键细节：双击IGBT属性，在“Field Solution”选项卡中启用“Import Losses from Maxwell”功能时，必须确保电磁场仿真的时间步长设置为电路仿真的十分之一。否则，损耗计算结果会出现严重偏差，导致仿真失真。
// 典型场路耦合接口配置
Component PowerIGBT {
Terminals T1, T2;
Behavior {
FieldCoupling Maxwell_Model1 {
TimeStep = Circuit.TimeStep / 10;
LossCalculation = Dynamic;
ThermalInterface Enabled;
}
}
}控制算法实现
矢量控制中的FOC环采用Stateflow实现，相比传统Simulink模块连接方式更加简洁高效。尤其在SVPWM模块的设计中，实测表明使用查表法可比实时运算节省约30%的仿真时间。虽然Sector判断部分采用了三层嵌套的if-else逻辑，代码略显复杂，但可通过预置查找表进行优化，提升运行效率。
% 传统判断方式
if Ubeta > 0
if Ualpha > 0
sector = (abs(Ubeta) > 0.577*Ualpha) + 1;
else
sector = (abs(Ubeta) > -0.577*Ualpha) + 4;
end
else
% 类似判断...
end
% 优化后的查表法
sector_table = [2 1 6 5 4 3];
sector = sector_table(ceil(angle/(pi/3)+0.5));系统联调与场路交互
当整个联合仿真系统启动后，在Maxwell界面中观察到定子磁力线开始动态变化的瞬间，仿佛老式显像管电视突然点亮画面，极具视觉冲击力。核心在于参数传递机制：Simplorer中的电路变量通过FEA接口映射至Maxwell场域的每一个网格节点。若仿真过程中出现卡顿或崩溃，多数情况源于Simplorer与Maxwell之间的时间步长未对齐。
替换自定义电机模型的操作方法
更换为自己设计的电机模型比预期更简单。首先将Maxwell中的原始电机模型导出为.smx格式，随后进入Simplorer工程目录下的“EMachine”文件夹，将新电机模型拖入Components组件列表即可完成替换。但需注意两个关键参数的同步更新：
- Maxwell中Material属性内的绕组电导率
- Simplorer控制算法中电流环PI调节器的参数配置
特别是以下公式中的系数需根据实际电机参数重新计算：
$$ K_p = \frac{L_q}{2T_s} \quad K_i = \frac{R_s}{L_d} $$
进阶调试技巧
一个实用的调试技巧：在Simplorer中按下F8调出实时调试窗口，输入指令“setfield 0.5”，即可直接修改永磁体的剩磁值，直观观察波形从标准正弦逐渐畸变的过程，这种方式远比阅读教科书来得生动。此外，仿真包中的thermal_analysis子目录内藏有一个基于LSTM的温升预测模块，尽管目前仍存在一定不稳定性，但在部分工况下已能较准确地预测温度变化趋势。
（注：文中涉及的公式与代码需结合具体工程文件使用，操作细节建议参考配套资源中的完整流程演示）
