发帖
雷达卡
锂离子电池的老化仿真一直是研究中的难点，尤其是SEI膜生长与析锂反应的耦合问题。这两个副反应机制虽有差异，却彼此影响显著——SEI持续消耗锂离子，而析锂则在局部引发突变式损耗。在COMSOL中构建此类模型时，关键在于清晰划分主反应与副反应的物质传输路径。
实现的核心思路是在电极边界引入“副反应通道”，通过自定义通量表达式来区分不同反应对锂离子流的影响。以负极表面为例，锂离子总通量可表示为：
J_total = J_main + J_SEI + J_Li_plating其中J_main代表正常的嵌入/脱出电流，其余两项则对应SEI形成和锂沉积的副反应贡献。实际建模过程中需注意：该通量应基于二次电流分布接口进行设置，并确保单位统一为[A/m]，避免误用摩尔流量导致数量级错误。

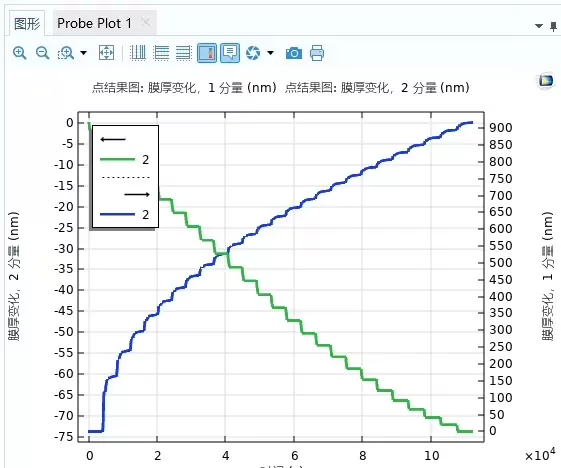

SEI膜厚度的增长通常由一个微分方程描述：
d(d_SEI)/dt = k_SEI * exp(-Ea_SEI/(R*T)) * (c_Li - c_SEI_eq)公式中的k_SEI遵循阿伦尼乌斯关系，但实际调试发现温度T的指数项极为敏感。例如，将环境温度从298K提升至303K后，曾观察到析锂现象突然加剧——原因在于升温加速了SEI生长，进而造成局部锂离子浓度快速下降，触发了析锂条件。这种强耦合效应在参数扫描中尤为明显，建议先独立验证两个反应模块的合理性，再进行联合求解。
关于析锂发生的判据设定，存在一定数值挑战。早期尝试使用阶跃函数作为判断依据：
if eta < eta_critical:
J_Li_plating = k_plating * (eta_critical - eta)
else:
J_Li_plating = 0然而这类不连续函数容易引起计算发散。后续改用平滑过渡函数显著提升了收敛性：
J_Li_plating = k_plating * (eta_critical - eta) * 0.5*(1 + tanh((eta_critical - eta)/0.01))尽管如此，其中的平滑系数（如0.01）仍需谨慎调整：过小会逼近阶跃特性，过大则可能削弱物理意义的真实性。

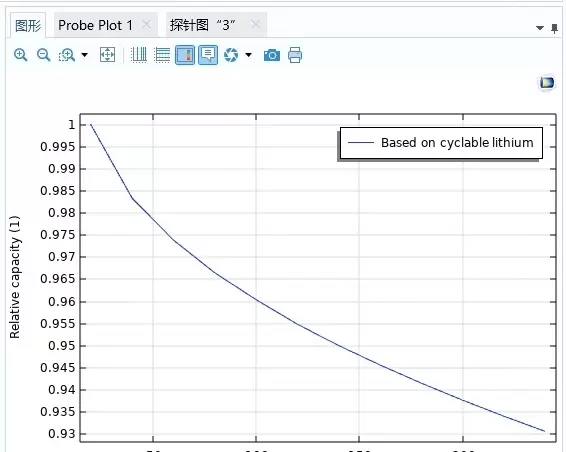

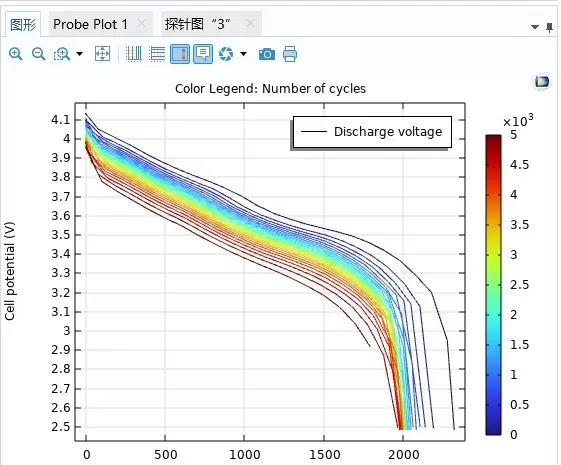

容量衰减的计算需要对循环过程中的活性锂损失进行累积积分：
Q_loss = F * n_A * integral( J_SEI + J_Li_plating )积分区域必须准确指定。对于1D模型，可在电极表面积分即可；而在3D情况下，则需考虑曲面坐标系下的正确积分方式。曾有一次因未修正圆柱几何下的积分维度，导致结果偏低三个数量级，严重影响分析结论。

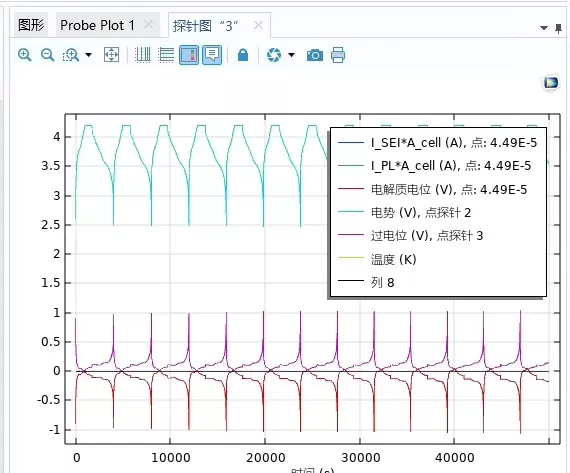

在模型维度选择上，1D适用于基础机理探索，但当涉及极耳位置引起的电流分布不均等问题时，2D或3D模型更为可靠。例如，在三维结构中设置析锂热点监测区域：
monitor = atRisk >= 1 ? 1 : 0若进一步结合移动网格技术模拟枝晶演化，计算开销将急剧上升。此时可通过模型对称性简化处理——如对圆柱形电池仅建模1/8扇形区域，即可节省约75%的计算资源。
调试经验表明，初学者宜优先采用纽扣电池相关参数进行测试。曾有一次直接套用动力电池参数启动仿真，迭代超过500步仍未收敛，最终排查出电解液扩散系数单位量级输入错误。推荐将关键参数设为全局变量，便于通过滑块实时调节并观察灵敏度变化，相比反复修改代码重新编译效率更高。
京公网安备 11010802022788号
