在锂离子电池的研究中，多物理场耦合分析是理解其工作机理与性能表现的关键手段。本文介绍基于Comsol平台构建的三维电化学-热-应力耦合模型，能够实现全尺度下的三场协同仿真，并输出电信号、温度场分布、应力场演化以及电池结构的瞬态位移信息，具备高度综合的模拟能力。
模型理论基础
该模型的核心在于揭示电化学反应、热量传递与机械变形之间的内在关联。电化学过程驱动电流流动，同时伴随不可逆反应热和焦耳热的产生；温度变化进一步引发材料热膨胀，结合锂离子嵌入/脱嵌引起的体积变化，导致内部应力累积和结构形变。通过Comsol的多物理场耦合框架，可精确捕捉这三者之间的动态交互作用。
几何建模与结构设定
以典型的圆柱形锂离子电池为例，在Comsol中首先建立几何结构。以下为部分建模代码示意（实际操作需结合Comsol特定语法及几何模块）：
geom = model.geom('geom1');
geom.feature('cyl1').set('radius', 0.01);
geom.feature('cyl1').set('height', 0.05);通过上述指令定义一个圆柱体特征，设置其半径为0.01米、高度为0.05米，从而完成电池基本外形的构建。
geom.feature('cyl1')物理场设置与方程描述
电化学场建模
在电化学模块中，需配置电极动力学参数、电解质电导率等关键属性。采用Butler-Volmer方程描述电极表面的电荷转移行为：
\[ j = j_0 \left( \exp\left( \frac{\alpha_a F}{RT} \eta \right) - \exp\left( -\frac{\alpha_c F}{RT} \eta \right) \right) \]
其中，\( j \) 表示电流密度，\( j_0 \) 为交换电流密度，\( \alpha_a \) 和 \( \alpha_c \) 分别为阳极与阴极的传递系数，\( F \) 是法拉第常数，\( R \) 为气体常数，\( T \) 代表温度，\( \eta \) 为过电位。在Comsol中可通过电化学接口输入相关参数与表达式，示例如下（伪代码形式）：
ec = model.physics('ec1');
ec.parameter('j0', 1e - 3); % 设置交换电流密度为 1e - 3 A/m?
ec.parameter('alpha_a', 0.5);
ec.parameter('alpha_c', 0.5);热传递场建模
电池内部的主要热源包括电化学反应产生的不可逆热和欧姆损耗引起的焦耳热。总生热速率 \( q \) 可表示为：
\[ q = I \eta + I^2 R \]
其中 \( I \) 为电流强度，\( \eta \) 为过电位，\( R \) 为等效内阻。在Comsol的传热模块中，将此热源项作为体热源加载至相应域，并设置材料导热系数、比热容等参数，代码示意如下（伪代码）：
ht = model.physics('ht1');
ht.source('q', I * eta + I^2 * R); % 设置热源项应力与位移场建模
结构变形主要来源于两个方面：一是温度梯度引发的热膨胀，二是锂离子浓度变化导致的活性材料体积膨胀。对于各向同性材料，热应变 \( \varepsilon_{th} \) 与温差 \( \Delta T \) 的关系为：
\[ \varepsilon_{th} = \alpha \Delta T \]
其中 \( \alpha \) 为材料的热膨胀系数。在固体力学模块中，需设定弹性模量、泊松比、膨胀系数等力学参数，并引入浓度相关的膨胀效应。相关设置可通过如下方式实现（伪代码示意）：
solid = model.physics('solid1');
solid.parameter('alpha', 1e - 5); % 设置热膨胀系数为 1e - 5 /K
仿真结果与后处理分析
完成求解后，模型可输出多个关键物理量的空间与时间演化特性。
电信号与电流分布
通过后处理功能可生成电流密度云图，直观展示电池内部电荷传输的均匀性。重点关注电极/电解质界面区域的电流集中现象，有助于评估极化程度和局部反应活性。

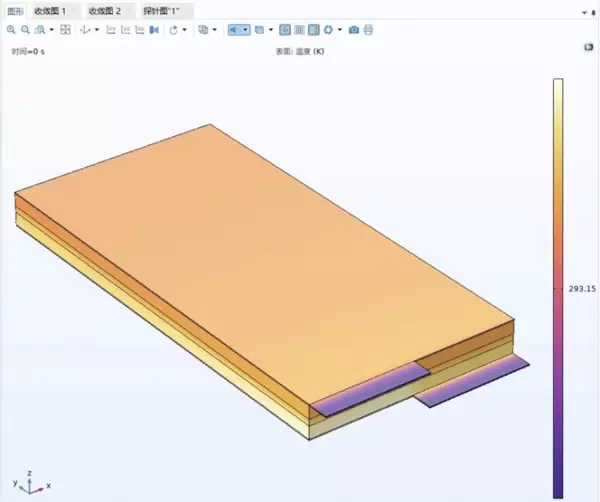

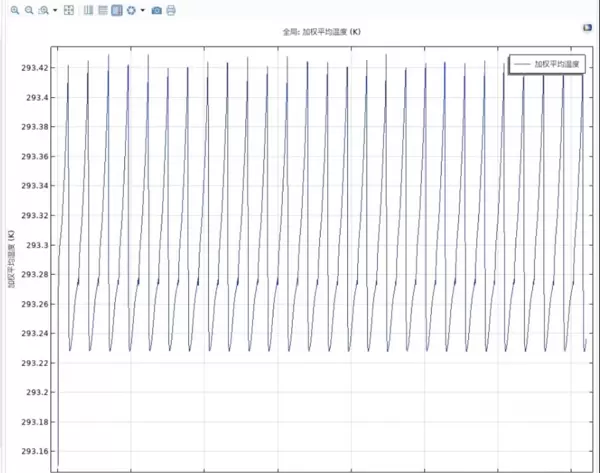

温度场分布
温度分布结果对热管理系统设计具有指导意义。利用以下代码可提取并可视化三维温度场数据（假设已完成求解，伪代码示例）：
T_data = model.result('sol1').eval('T');
x = model.result('sol1').eval('x');
y = model.result('sol1').eval('y');
z = model.result('sol1').eval('z');
surf(x, y, z, T_data);由此可清晰识别高温聚集区，为优化散热结构提供依据。

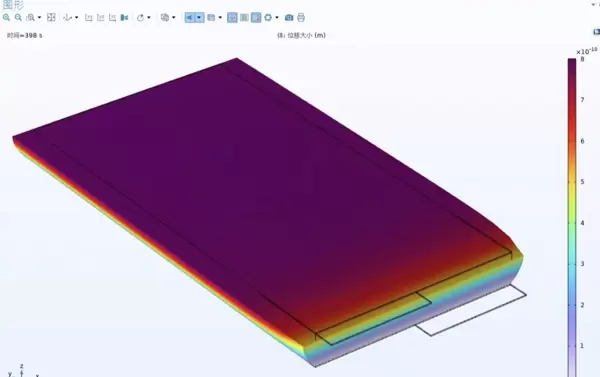

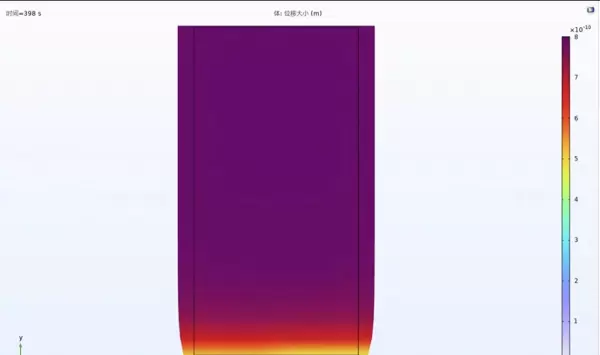

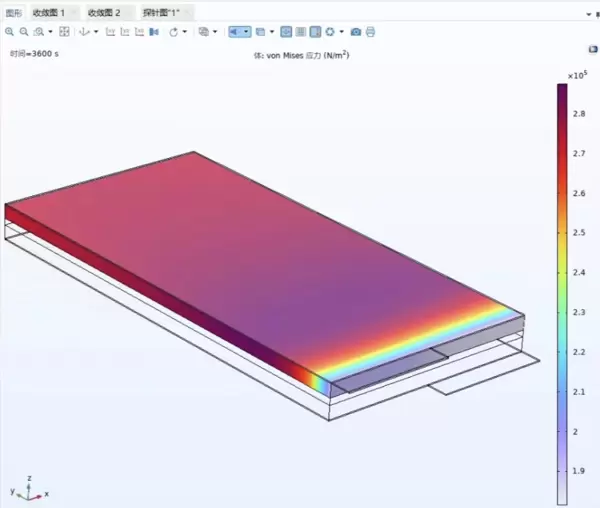

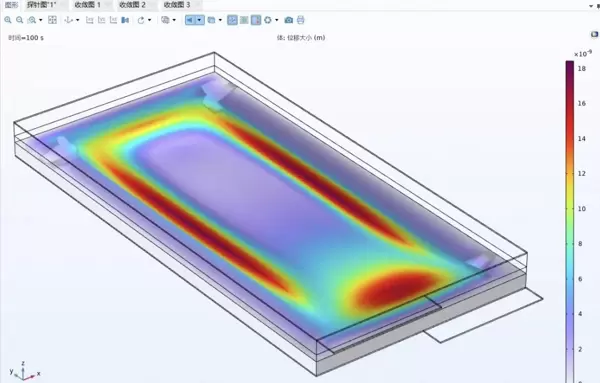

应力与瞬态位移分析
应力分布图可用于识别高应力集中区域，预测潜在裂纹萌生位置；而瞬态位移模拟则反映电池在循环过程中的微小形变趋势，对长期结构稳定性评估至关重要。
总结
Comsol平台支持的三维电化学-热-应力耦合模型，实现了从微观反应到宏观响应的全尺度仿真。通过对电信号、温度、应力及位移的联合分析，为锂离子电池的设计优化、安全评估与寿命预测提供了强有力的理论支撑和技术路径。
