锂离子电池热管理与电化学热耦合模型
在使用COMSOL 5.6及以上版本时，可以构建一个针对锂离子电池的电化学-热耦合模型。该模型特别关注温度场对电化学反应的影响。
首先，在COMSOL中打开“模型向导”，选择“锂离子电池”和“传热模块”。确保设置正确的边界条件，特别是“多孔电极”和“集流体”的边界条件，这是新手最容易出错的地方。
% 电极反应动力学
i0 = 1.2e-3; % 交换电流密度[A/m?]
alpha = 0.5; % 对称因子
eta = phi_s - phi_e - U; % 过电势
j = i0*(exp(alpha*F*eta/(R*T)) - exp(-(1-alpha)*F*eta/(R*T)));电化学部分
模型的核心是Butler-Volmer动力学方程，其中温度变量T实时影响反应速率。需要注意的是单位换算问题，例如气体常数R的单位错误会导致模型发散。
风冷模块
为了更准确地模拟实际条件，建议自定义对流换热系数。可以使用如下表达式：
h_air = 25 + 0.3*u_air^0.8; // 风速u_air单位m/s这个经验公式比默认的强制对流关联式更加符合实测数据。推荐在“非等温流动”接口中耦合风速场和温度场，而不是使用固定的风速值。
相变材料封装
在相变材料的属性设置中，需要同时定义显热和潜热。例如，当使用石蜡作为相变材料时：
rho = 850; // 密度 kg/m?
Cp_solid = 1800; // 固态比热 J/(kg·K)
Cp_liquid = 2200;
L = 200e3; // 相变潜热 J/kg
T_melt = 45; // 相变温度°C关键是在“相变传热”特征中选择“表观热容法”，以避免相变界面出现震荡。建议将相变温度区间设为44-46度，以确保数值的连续性。

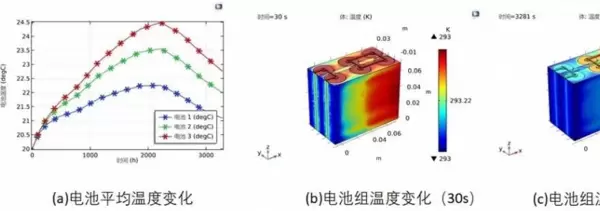

模型运行与结果分析
在模型运行过程中，重点关注以下几点：
- 电极/电解液界面处的温度突变
- 极耳附近的涡流现象
- 相变材料融化前沿的移动速度
如果模型出现发散，首先检查时间步长，尝试将初始步长设置为0.1秒。在结果中添加“探针”监控关键点的温度变化，这比全局云图更能发现问题。
高级操作
为了进一步优化模型，可以在“研究”功能中创建参数化扫描，将风速和放电倍率设置为二维参数矩阵。运行完后，使用“参数优化”功能找出临界散热条件，这比手动试错高效得多。
最后，确保将模型文件保存为.mph格式，不要使用低版本的COMSOL——5.5及以下版本可能会因为哈希校验机制而报错。
