COMSOL中周期性结构的多极子展开分析
在光子晶体与超表面的设计过程中，对周期性微纳结构进行多极子展开分析，能够深入揭示电磁场在其中的响应机制。这种方法如同打开了“透视模式”，直观展示电磁能量如何在亚波长尺度上分布与耦合。借助COMSOL Multiphysics平台，实现透射谱计算与多极子分解并非难事，本文将系统梳理关键步骤与技术要点。
首先构建基础几何模型：采用二维平板结构，设置六边形排列的空气孔阵列，形成典型的光子晶体板。材料参数需精确设定——例如将硅材料的相对介电常数调整为12.11（基于实测光学数据），避免使用默认值带来的仿真偏差。边界条件方面，上下表面必须启用“Floquet周期性边界条件”，否则会导致模态匹配错误，进而使透射谱结果严重失真。
透射谱的参数化扫描实现
为了获得宽波段内的光学响应特性，可通过参数化扫描实现自动化的波长扫描计算。以下流程可高效完成透射率数据采集：
- 定义波长扫描范围与步长
- 在每次迭代中求解频域电磁场
- 通过后处理提取端口反射/透射系数
- 将结果写入外部文本文件（如txt格式）
注意：应避免在循环中频繁调用图形用户界面（GUI）对象，因COMSOL的GUI组件较为脆弱，易引发程序崩溃。建议全程采用方法（Method）或Java API脚本控制计算流程，提升稳定性与效率。
for (double lambda = 400e-9; lambda <= 800e-9; lambda += 10e-9) {
model.param.set("lambda", lambda+"[m]");
model.study("std1").run();
double T = model.result().table().getReal("t1");
exportData("Transmission.txt", lambda, T);
}多极子展开的核心设置与数值注意事项
真正的核心在于多极子分解环节。在“电磁波，频域”物理场接口中，启用“多极子展开”功能，并合理设置远场观测平面。该平面应距离结构表面至少半个波长，以确保近场干扰最小化，提高展开精度。
关键参数relDist（相对距离）不宜设得过小，否则会引入显著的数值误差，影响高阶多极子（如六极子、八极子）分量的准确性。运行以下类型代码可提取包括电偶极子、磁偶极子及更高阶项在内的多极矩贡献：
model.component("comp1").physics("emw").feature().create("mpe1", "MultipoleExpansion", 3);
model.component("comp1").physics("emw").feature("mpe1").set("relDist", 0.5);
model.component("comp1").physics("emw").feature("mpe1").set("numPoles", 6);计算完成后，建议先利用COMSOL内置的极坐标图工具进行可视化预览。若观察到类似“八爪鱼”形态的方向图特征，则表明偶极子辐射模式已被正确捕捉，验证了仿真设置的合理性。
数据导出与后处理策略

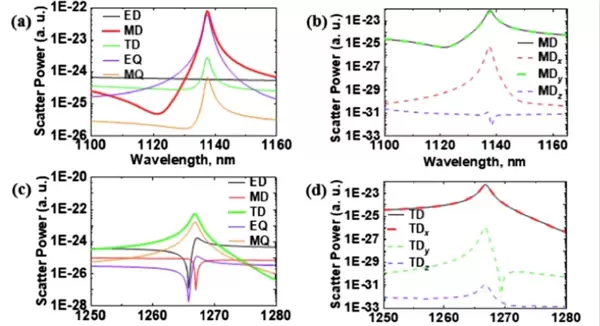

为进一步分析和高质量绘图，推荐将多极子分量数据导出至外部环境。可通过脚本将各阶矩（电偶极、磁四极、电六极等）整理为矩阵形式并保存为CSV文件：
String[] poles = {"Dipole","Quadrupole","Octupole"};
double[][] data = new double[3][freq.length];
for (int i=0; i<freq.length; i++) {
for (int j=0; j<3; j++) {
data[j][i] = model.result().table().getReal("mpe_"+poles[j]+"_"+i);
}
}
exportMatrix("pole_data.csv", data);导出后的数据可在Python等平台中灵活处理。结合pandas与seaborn库绘制堆叠面积图或热力图，不仅提升图表美观度，也便于揭示不同多极子通道随波长的演化规律。若时间紧张，也可直接使用COMSOL内置的结果模板，生成彩色叠加图用于论文投稿，效果已足够清晰专业。
高性能计算建议与资源管理
对于大规模结构或多频率点计算任务，强烈建议启用分布式计算模块。本地单机运行复杂模型时极易因内存不足导致中断。多极子分解过程的内存消耗大致呈O(n)甚至更高量级增长，尤其当网格划分较细时更为明显。例如，在16GB内存设备上，精细网格可能在三分钟内即触发系统崩溃。
因此，提前优化网格配置、合理选择求解器（如使用迭代法代替直接法）、并在集群环境下运行，是保障计算顺利进行的关键措施。
