在当前电动汽车与便携式电子设备迅猛发展的背景下，锂离子电池作为核心动力来源，其性能表现和安全可靠性显得尤为关键。Comsol作为一款功能强大的多物理场仿真平台，为深入分析锂电池的电化学行为与热管理特性提供了高效且精准的技术手段。

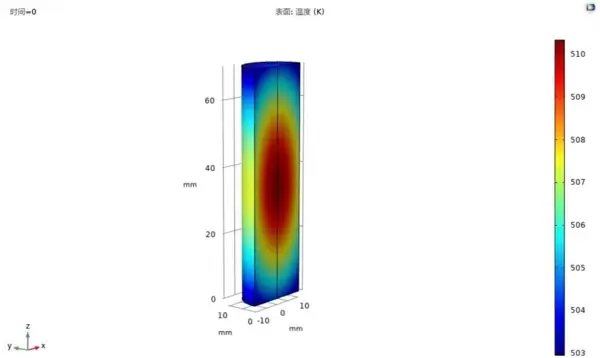

以方形锂电池为例，利用Comsol构建电化学—热耦合模型，能够精确模拟电池在充放电循环过程中的温度演化规律。电池在运行过程中，内部发生的复杂电化学反应会伴随热量产生。若这些热量无法及时散出，可能引发局部过热，进而影响电池寿命，甚至造成安全隐患。
从建模思路来看（以下为伪代码示意）：
// 定义电池几何形状与材料属性
defineGeometry('squareBattery', length, width, height);
setMaterialProperties('electrodeMaterial', conductivity, specificHeat);
// 设置边界条件
setBoundaryCondition('electrodeSurface', 'chargeTransfer', chargeRate);
// 定义电化学与热耦合关系
couplePhysics('electrochemistry', 'heatTransfer', couplingCoefficient);该过程首先设定电池的基本几何结构与材料参数，相当于确定研究对象的物理基础；随后定义边界条件，明确系统与外界的能量交换方式；最终实现电化学过程与热传导过程的双向耦合，真实反映两者在实际工况下的相互作用。借助这一模型，可以清晰观察到电池在不同充放电阶段的温升趋势、热点区域分布等关键信息，为后续散热设计提供依据。
在电池热管理系统中，液冷技术因其高效的散热能力被广泛应用。结合Comsol中的流体流动与传热耦合分析功能，可对液冷系统的结构布局与冷却效果进行精细化仿真与优化。
通过编程接口（如Python脚本）可实现液冷通道的自动建模与参数设置：
# 构建液冷通道几何
createCoolingChannel(channelLength, channelWidth);
# 设置流体属性
setFluidProperties('coolantFluid', density, viscosity, heatCapacity);
# 定义流体流动与热传递
solveFlowHeatTransfer('coolantFlow', 'heatExchange', boundaryConditions);上述流程中，不仅建立了冷却流道的几何拓扑，还设定了冷却液的关键物性参数，如密度、粘度和比热容，并求解了流场与温度场之间的耦合关系。基于仿真结果，可以评估不同流道宽度、长度及排布方式对散热效率的影响，从而优选出最优设计方案。同时，还可对比多种冷却介质的换热性能，进一步提升系统整体热管理水平。
产热机制的准确建模是开展所有热管理仿真的前提。无论是风冷还是液冷系统，均依赖于对电池内部热源项的精确计算。
! 计算电池产热速率
function calculateHeatGeneration(current, resistance, entropyCoefficient)
real :: current, resistance, entropyCoefficient
real :: heatGeneration
heatGeneration = current**2 * resistance + entropyCoefficient * current * temperatureDerivative
return heatGeneration
end function calculateHeatGeneration如上所示的Fortran风格代码片段，展示了电池总产热速率的计算逻辑，涵盖了欧姆热（即 $I^2R$ 损耗）以及由电化学反应熵变引起的可逆热。以此为基础，在Comsol环境中可搭建完整的发热-散热联合模型，进而对比风冷与液冷两种典型散热方式的表现差异。风冷系统结构简单、成本较低，但换热能力有限，适用于低功耗或空间受限的应用场景；而液冷虽结构复杂、成本较高，却具备更强的热负荷承载能力，更适合高倍率充放电或大容量电池组使用。
通过对刀片电池与传统方形电芯在相同冷却策略下的温度场分布与热稳定性进行模拟分析，能够直观揭示不同类型电芯的热行为特征，为实际工程中电池包热管理系统的设计提供重要参考。
综上所述，Comsol在锂离子电池多物理场仿真领域展现出卓越的能力。通过构建电化学-热-流体等多场耦合模型，不仅能深入理解电池的工作机理，还能有效指导高性能、高安全性电池系统的开发与优化。无论是在前沿科研探索，还是在工业产品迭代中，Comsol都已成为不可或缺的核心工具之一。
